3
UNITÀ CON
PANNELLO DA 19 mm
DETTAGLIO A
DETTAGLIO B
VISTA FRONTALE
A
LARGHEZZA AL PROFILO
B
LARGHEZZA CON INSERTI A FILO
32
mm
32
mm
VISTA LATERALE
2.134
mm
ALTEZZA
CON INSERTI
A FILO
6 mm
610 mm
PROFONDITÀ
AL PROFILO
665 mm
PROFONDITÀ CON
INSERTI A FILO
56
mm
2.127
mm
ALTEZZA
AL PROFILO
610 mm
PROFONDITÀ
AL PROFILO
665
mm
PROFONDITÀ
CON INSERTI
A FILO
VISTA DALL'ALTO
56 mm
32 mm
PROFILO
PROFILO

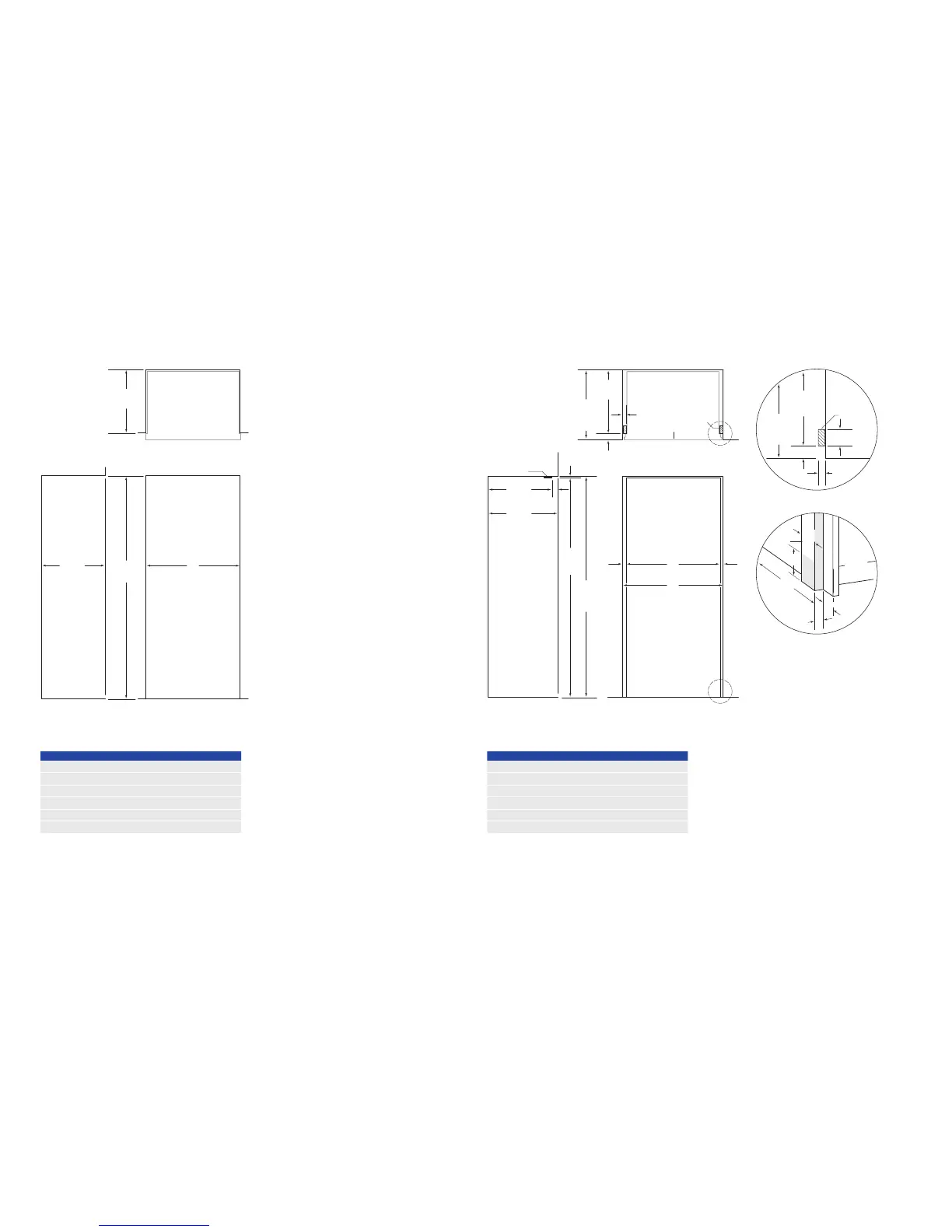

Dimensioni vano incasso
INSTALLAZIONE A FILO
PREPARAZIONE DEL SITO
LARGHEZZA VANO INCASSO A B
ICBBI-36R, ICBBI-36F 902 mm 965 mm
ICBBI-30U 746 mm 813 mm
ICBBI-36U, ICBBI-36UFD 902 mm 965 mm
ICBBI-36S 902 mm 965 mm
ICBBI-42S, ICBBI-42SD 1.054 mm 1.118 mm
ICBBI-48S, ICBBI-48SID, ICBBI-48SD 1.206 mm 1.270 mm
Le dimensioni presuppongono uno spessore per il pannello
di 19 mm. Per le installazioni in cui le unità sono parallele,
consultare le istruzioni a pagina 4.
Dettaglio A
Dettaglio B
Dimensioni vano incasso
INSTALLAZIONE STANDARD
610 mm
PROFONDITÀ
VANO INCASSO
VISTA FRONTALEVISTA LATERALE
VISTA DALL’ALTO
A
LARGHEZZA VANO INCASSO
610 mm
PROFONDITÀ
VANO INCASSO
2.127 mm
ALTEZZA VANO
INCASSO
LARGHEZZA VANO INCASSO A
ICBBI-36R, ICBBI-36F 902 mm
ICBBI-30U 746 mm
ICBBI-36U, ICBBI-36UFD 902 mm
ICBBI-36S 902 mm
ICBBI-42S, ICBBI-42SD 1.054 mm
ICBBI-48S, ICBBI-48SID, ICBBI-48SD 1.206 mm
Per le installazioni in cui le unità sono parallele, consultare le
istruzioni a pagina 4.
