Sub-Zero ICBBI-36F Installation Guide

4 | Italiano subzero.com | 5

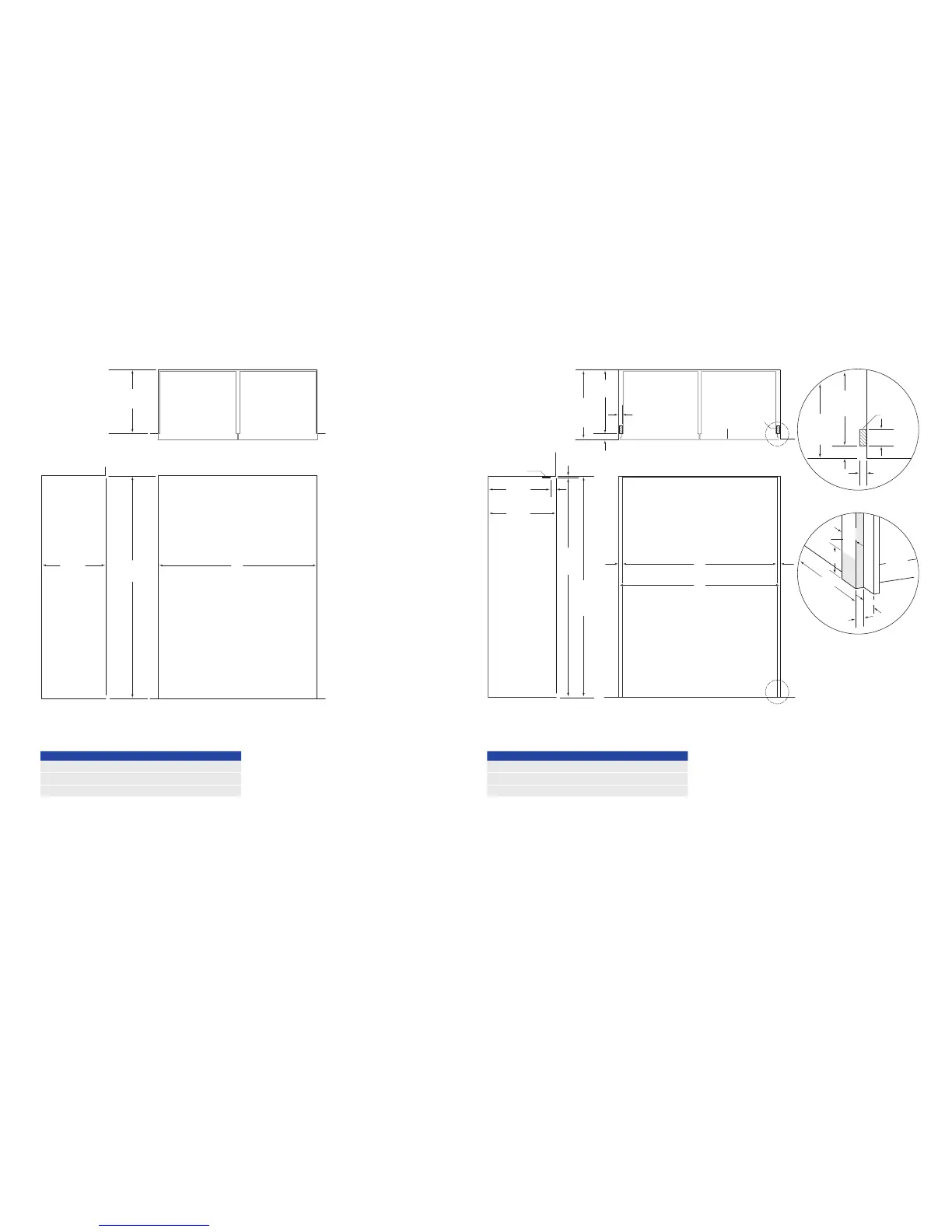

Dimensioni vano incasso
INSTALLAZIONE UNITÀ AFFIANCATE CON INSERTO A FILO
610 mm
PROFONDITÀ
AL PROFILO
665
mm
PROFONDITÀ
CON INSERTI
A FILO
VISTA FRONTALE
VISTA DALL’ALTO
56 mm
A
LARGHEZZA AL PROFILO
B
LARGHEZZA CON INSERTI A FILO
32
mm
32
mm
VISTA LATERALE
2.134
mm
ALTEZZA
CON
INSERTI
A FILO
6 mm
610 mm
PROFONDITÀ AL PROFILO
665 mm
PROFONDITÀ CON
INSERTI A FILO
56
mm
2.127
mm
ALTEZZA AL
PROFILO
PROFILO
2 UNITÀ CON
PANNELLO DA 19 mm
DETTAGLIO A
DETTAGLIO B
32 mm
PROFILO
Dettaglio A
Dettaglio B
32 mm
610 mm
PROFONDITÀ
DELL'INCASSO
AL PROFILO
PROFILO
VISTA DALL’ALTO
665
mm
PROFONDITÀ
CON INSERTI
A FILO
56 mm
610 mm
PROFONDITÀ
DELL'INCASSO
AL PROFILO
32 mm
56 mm
PROFILO
L'AREA
OMBREGGIATA
DEVE ESSERE
RIFINITA
76 mm
tipica
102
mm
76 mm
tipica
32 mm
610 mm
PROFONDITÀ
DELL'INCASSO
AL PROFILO
PROFILO
VISTA DALL’ALTO
665
mm
PROFONDITÀ
CON INSERTI
A FILO
56 mm
610 mm
PROFONDITÀ
DELL'INCASSO
AL PROFILO
32 mm
56 mm
PROFILO
L'AREA
OMBREGGIATA
DEVE ESSERE
RIFINITA
76 mm
tipica
102
mm
76 mm
tipica
LARGHEZZA VANO INCASSO A B
Due modelli da 762 mm 1.518 mm 1.581 mm
Modelli da 762 mm e 914 mm 1.670 mm 1.734 mm
Due modelli da 914 mm 1.822 mm 1.886 mm
Le dimensioni presuppongono uno spessore per il pannello
di 19 mm. Per questo tipo di installazione è necessario un
kit per installazione di unità afancate.
Dimensioni vano incasso
INSTALLAZIONI UNITÀ AFFIANCATE
VISTA FRONTALEVISTA LATERALE
VISTA DALL’ALTO
2.127 mm
ALTEZZA
VANO INCASSO
A
LARGHEZZA VANO INCASSO
610 mm
PROFONDITÀ
VANO INCASSO
610 mm
PROFONDITÀ
VANO INCASSO
LARGHEZZA VANO INCASSO A
Due modelli da 762 mm 1.518 mm
Modelli da 762 mm e 914 mm 1.670 mm
Due modelli da 914 mm 1.822 mm
Per questo tipo di installazione è necessario un kit per
installazione di modelli afancati.
