71
GLASBETT – SPENDERMODELLE
Der Spenderbereich bei Modellen ICBBI-42SD
und ICBBI-48SD wurde so konstruiert, dass die
V
erkleidungs- bzw
. bündige/voll integrierte
Ausführung installiert werden kann. Die Installa-
tion von Verkleidungs- bzw. bündigen/voll inte-
grierten Platten wird mithilfe desselben
Verfahrens wie bei anderen Einbaumodellen
durchgeführt. Die Türplatte des Kühlschranks
muss einen Ausschnitt für die Glasbetteinfas-
sung aufweisen.
Zum Ausbauen der Glasbetteinfassung für ein
Verkleidungs- bzw. bündig/voll integriertes
Modell ICBBI-42SD oder ICBBI-48SD müssen
das Wassergitter und Touchpad entfernt werden.
Das Wassergitter nach oben ziehen und heraus-
heben. Als Nächstes die mit Klebstreifen befes-
tigte Touchpadbaugruppe entfernen, indem die
mittleren Kunststoffdornträger entfernt werden.
Das Touchpad vorsichtig herauskippen und den
Kabelbaum (mit der blauen Seite nach oben) von
der Rückseite des Touchpads abtrennen. Die
Einfassung durch Entfernen der vier Schrauben
entfernen.
GITTERPLATTENBAUGRUPPE
Die Innengitterplattenbaugruppe wie unter
„Ausbauen des Gitters“ auf Seite 68 beschrieben
ausbauen. Die beiden oberen Eckschrauben
ausbauen und den oberen Rahmen abziehen. Die
Platte in den Gitterrahmen in Position schieben.
W
enn Sie eine Gitterplatte benutzen, die nur
höchstens 6 mm stark ist, müssen Sie einen
Füllstreifen installieren.
Der obere Rahmen wird durch Wiedereinbauen
der beiden oberen Eckschrauben wieder befes-
tigt. Die Innengitterplattenbaugruppe am Gerät
installieren, indem das auf Seite 68 unter
„Ausbauen des Gitters“ beschriebene Verfahren
in umgekehrter Reihenfolge durchgeführt wird.
Die genaue Größe aller drei Platten finden Sie
in den technischen Daten für Verkleidungsgitter-
platten auf Seite 72 und der Abbildung auf
Seite 70.

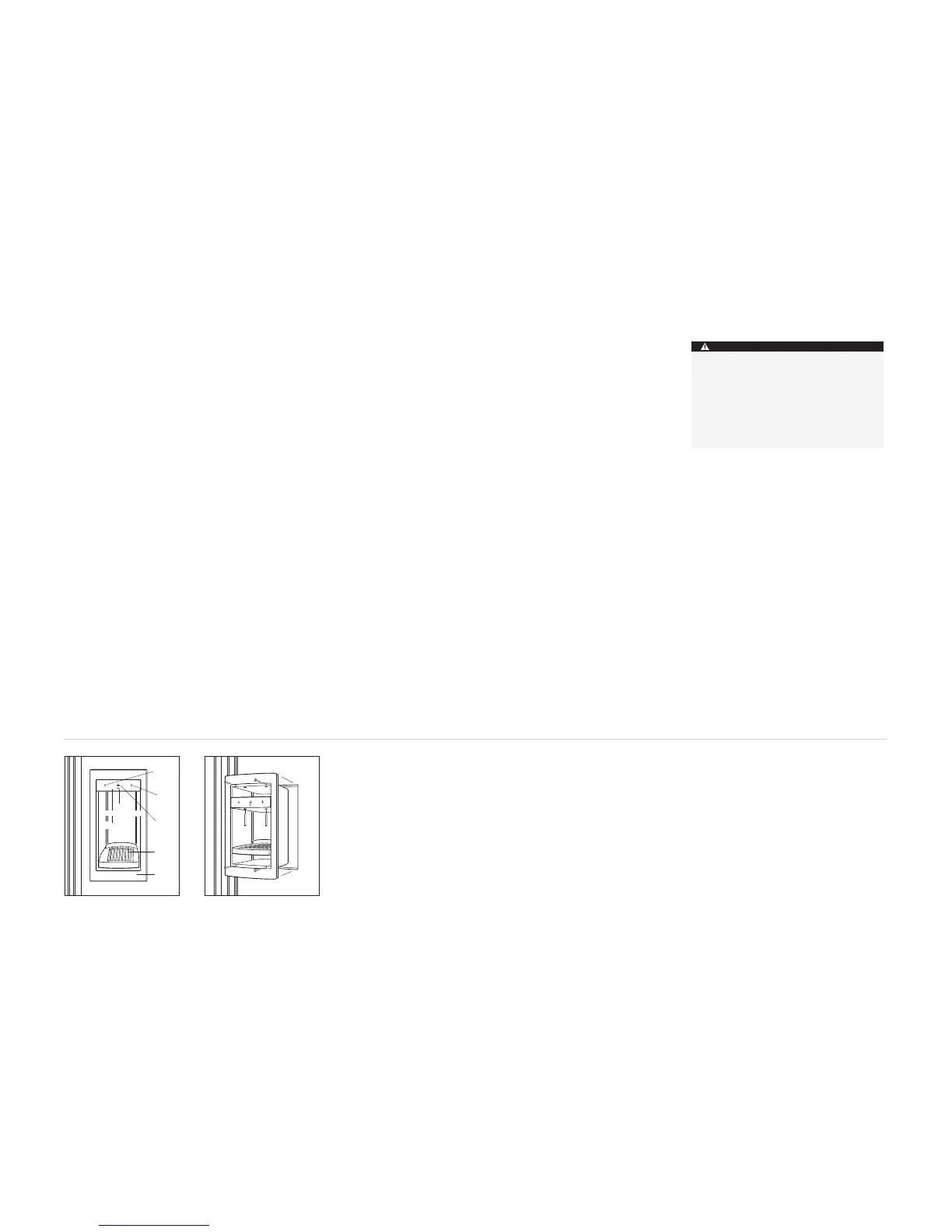

Glasbett – Spendermodelle Ausbauen der Glasbetteinfassung
INSTALLATION DER VERKLEIDUNGSPLATTE
Die Verkleidungs- bzw. bündige/voll integrierte
Platte in das Türprofil einsetzen. Zur Installation
der Einfassung, des T
ouchpads und Gitters das
V
erfahren in umgekehrter Reihenfolge aus-
führen. Zum Einbauen der Kunststoffnieten
die Nieten durch das Touchpad und in das Steue-
rungsgehäuse führen und durch Eindrücken der
Dorne in den Rumpf der Nieten befestigen. Siehe
die Abbildungen weiter unten.
WICHTIGER HINWEIS:
Die Plattengesamtstärke
(einschließlich Träger- und Abstandsplatte, falls
verwenden) im Glasbetteinfassungsbereich kann
von 6 mm bis maximal 29 mm reichen. Wenn die
Platte stärker ist, müssen Vorkehrungen getrof-
fen werden, um zur Aufnahme der Einfassung
um das Glasbett herum eine Aussparung zu
fräsen.
Die Plattenabmessungen, die für die von
Ihnen jeweils vorgegebene Verkleidungsgit-
terplatte aufgeführt sind, dürfen nicht über-
schritten werden. Die Verkleidungs-
dekorplatte darf nicht größer sein, da sie
ansonsten den Luftstrom zum Kompres
sorbereich behindern und Probleme beim
Betrieb des Sub-Zero-Geräts verursachen
kann.
