72
VERKLEI-
DUNGSPLATTEN
Die technischen
Daten zu den Platten
gelten für Einbau-
verkleidungs-
modelle (O). Weitere
Informationen zu
Platten finden Sie in
der Einbaudesignan-
leitung. Besuchen Sie
unsere Website unter
subzero.com.
C
C C
H
B
H
D
H
B
H
C
B
H
C C
D
B
H
VERKLEIDUNGSTÜRPLATTEN
Nur Kühlschrank | Nur Gefrierschrank Verkleidungsmodelle (O)
Modell ICBBI-36R B H
Kühlschrankverkleidungsplatte 914 mm 1.772 mm
Kühlschr
ankabstandsplatte 892 mm 1.751 mm
Kühlschrankträgerplatte 908 mm 1.767 mm
Modell ICBBI-36RG B H
Kühlschrankverkleidungsplatte 914 mm
1.772 mm
Kühlschr
ankabstandsplatte 892 mm 1.751 mm
Kühlschrankträgerplatte 908 mm 1.767 mm
Abmessungen Fensterausschnitt TBD TBD
Position Fensterausschnitt C TBD D TBD
Modell ICBBI-36F B H
Kühlschrankverkleidungsplatte 914 mm
1.772 mm
Kühlschr
ankabstandsplatte 892 mm 1.751 mm
Kühlschrankträgerplatte 908 mm 1.767 mm
WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer Standardverkleidungsinstallation.
VERKLEIDUNGSTÜRPLATTEN
Übereinander-Verkleidungsmodelle (O)
Modell ICBBI-30U B H
Kühlschrankverkleidungsplatte 762 mm 1.273 mm
Kühlschr
ankabstandsplatte 740 mm 1.253 mm
Kühlschrankträgerplatte 756 mm 1.268 mm
Gefrierschrankverkleidungsplatte 762 mm 483 mm
Gefrierschrankabstandsplatte 740 mm 459 mm
Gefrierschrankträgerplatte 756 mm 475 mm
Modell ICBBI-30UG B H
Kühlschrankverkleidungsplatte 762 mm
1.273 mm
Kühlschr
ankabstandsplatte 740 mm 1.253 mm
Kühlschrankträgerplatte 756 mm 1.268 mm
Gefrierschrankverkleidungsplatte 762 mm 483 mm
Gefrierschrankabstandsplatte 740 mm 459 mm
Gefrierschrankträgerplatte 756 mm 475 mm
Abmessungen Fensterausschnitt TBD TBD
Position Fensterausschnitt C TBD D TBD
Modell ICBBI-36U B H
Kühlschrankverkleidungsplatte 914 mm
1.273 mm
Kühlschr
ankabstandsplatte 892 mm 1.253 mm
Kühlschrankträgerplatte 908 mm 1.268 mm
Gefrierschrankverkleidungsplatte 914 mm 483 mm
Gefrierschrankabstandsplatte 892 mm 459 mm
Gefrierschrankträgerplatte 908 mm 475 mm
Modell ICBBI-36UG B H
Kühlschrankverkleidungsplatte 914 mm
1.273 mm
Kühlschr
ankabstandsplatte 892 mm 1.253 mm
Kühlschrankträgerplatte 908 mm 1.268 mm
Gefrierschrankverkleidungsplatte 914 mm 483 mm
Gefrierschrankabstandsplatte 892 mm 459 mm
Gefrierschrankträgerplatte 908 mm 475 mm
Abmessungen Fensterausschnitt TBD TBD
Position Fensterausschnitt C TBD D TBD
WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer Standardverkleidungsinstallation.

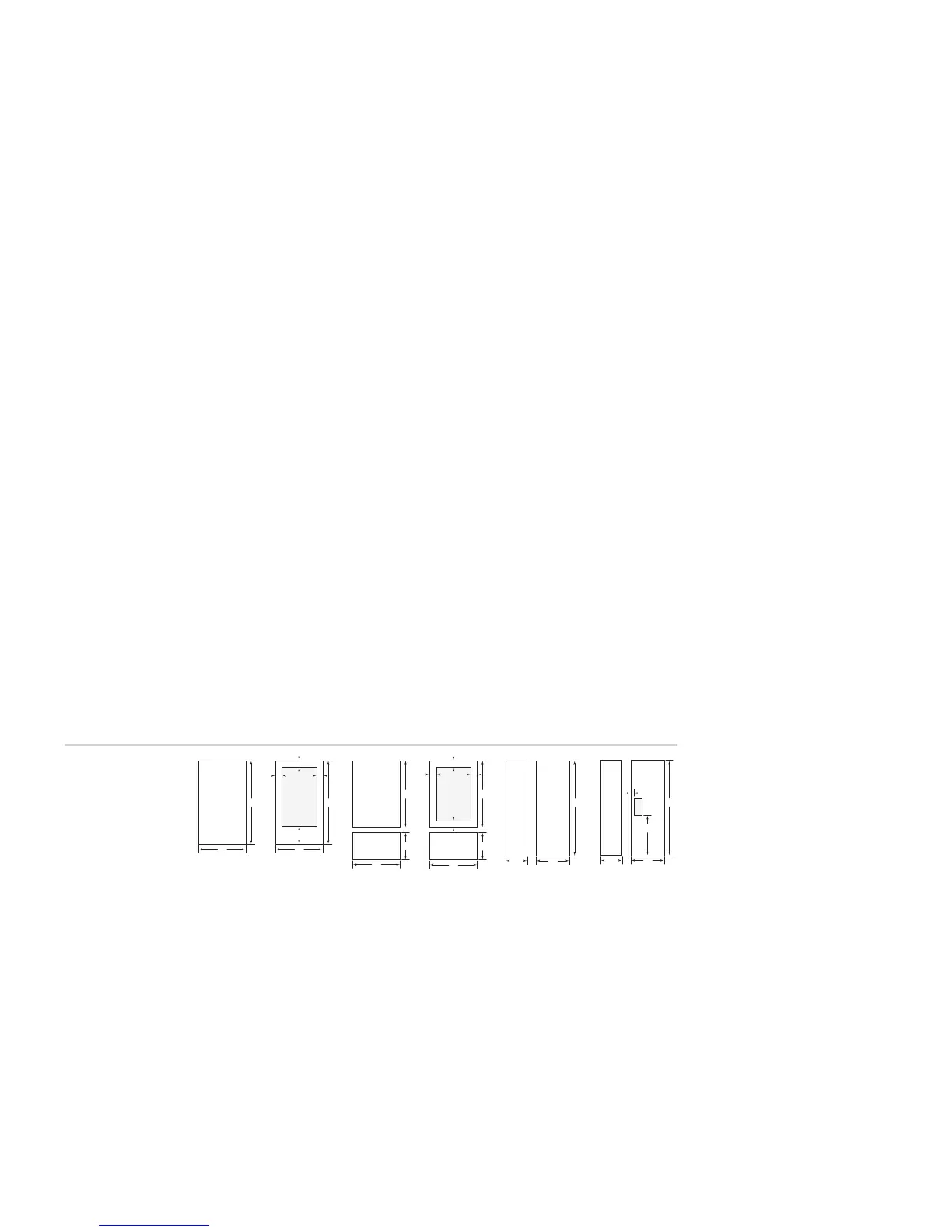

Modelle ICBBI-30U
und ICBBI-36U
Modelle ICBBI-30UG
und ICBBI-36UG
Modell ICBBI-
36RG
Modelle
ICBBI-36R und
ICBBI-36F
VERKLEIDUNGSTÜRPLATTEN
Side-by-Side-Verkleidungsmodelle (O)
Modell ICBBI-36S B H
Kühlschrankverkleidungsplatte 510 mm 1.772 mm
Kühlschr
ankabstandsplatte 487 mm 1.751 mm
Kühlschrankträgerplatte 503 mm 1.767 mm
Gefrierschrankverkleidungsplatte 398 mm 1.772 mm
Gefrierschrankabstandsplatte 376 mm 1.751 mm
Gefrierschrankträgerplatte 392 mm 1.767 mm
Modelle ICBBI-42S
und ICBBI-42SD
B H
Kühlschr
ankverkleidungsplatte 637 mm 1.772 mm
Kühlschr
ankabstandsplatte 614 mm 1.751 mm
Kühlschrankträgerplatte 630 mm 1.767 mm
Gefrierschrankverkleidungsplatte 424 mm 1.772 mm
Gefrierschrankabstandsplatte 402 mm 1.751 mm
Gefrierschrankträgerplatte 418 mm 1.767 mm
Modelle ICBBI-48S
und ICBBI-48SD
B H
Kühlschr
ankverkleidungsplatte 730 mm 1.772 mm
Kühlschr
ankabstandsplatte 708 mm 1.751 mm
Kühlschrankträgerplatte 724 mm 1.767 mm
Gefrierschrankverkleidungsplatte 483 mm 1.772 mm
Gefrierschrankabstandsplatte 460 mm 1.751 mm
Gefrierschrankträgerplatte 476 mm 1.767 mm
Modelle ICBBI-42SD
und ICBBI-48SD
B H
Abmessungen Glasbettausschnitt 149 mm 316 mm
P
osition Glasbett (Verkleidung) E 51 mm F 732 mm
Position Glasbett (Abstandsplatte) E
40 mm F 721 mm
Position Glasbett (T
rägerplatte) E 48 mm F 729 mm
Bei Modellen ICBBI-42SD und ICBBI-48SD kann die Platten-
dicke im Glasbettbereich von 6 mm bis maximal 29 mm
reichen. Wenn die Platte dicker ist, müssen Sie einen flachen
Absatzbereich von mindestens 6 mm ausfräsen, damit die
Einfassung um das Glasbett herum aufgenommen werden
kann.
WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer Standardverkleidungsinstallation.
Modelle ICBBI-36S,
ICBBI-42S und
ICBBI-48S
Modelle ICBBI-42SD
und ICBBI-48SD
BB
H
E
F
VERKLEIDUNGSGITTERPLATTEN
Verkleidungs- bzw. bündige/voll integrierte Modelle
Modelle ICBBI-30U und ICBBI-30UG
Breite der Verkleidungsgitterplatte 762 mm
Breite der Gittera
bstandsplatte 740 mm
Breite der Gitterträgerplatte 756 mm
Modelle ICBBI-36R, ICBBI-36RG,
ICBBI-36F
, ICBBI-36U
,
ICBBI-36UG und ICBBI-36S
Breite der Verkleidungsgitterplatte 914 mm
Breite der Gittera
bstandsplatte 892 mm
Breite der Gitterträgerplatte 908 mm
Modell ICBBI-42S und ICBBI-42SD
Breite der Verkleidungsgitterplatte 1.067 mm
Breite der Gitter
a
bstandsplatte 1.045 mm
Breite der Gitterträgerplatte 1.060 mm
Modell ICBBI-48S und ICBBI-48SD
Breite der Verkleidungsgitterplatte 1.219 mm
Breite der Gitter
a
bstandsplatte 1.197 mm
Breite der Gitterträgerplatte 1.213 mm
2.108 mm Gerätegesamthöhe
Höhe der Gitterverkleidungsplatte 210 mm
Höhe der Gitter
a
bstandsplatte 186 mm
Höhe der Gitterträgerplatte 202 mm
2.134 mm Gerätegesamthöhe
(Standard)
Höhe der Gitterverkleidungsplatte 235 mm
Höhe der Gitterabstandsplatte 211 mm
Höhe der Gitterträgerplatte 227 mm
2.235 mm Gerätegesamthöhe
Höhe der Gitterverkleidungsplatte 337 mm
Höhe der Gitter
a
bstandsplatte 313 mm
Höhe der Gitterträgerplatte 329 mm
Für Verkleidungsgitterplattengrößen die für Ihr Modell
aufgeführte Breite und die für die Gerätegesamthöhe
aufgeführte Höhe verwenden. Die Gerätegesamthöhe
von 2.134 mm ist standardmäßig.
DOPPELVERKLEIDUNGSGITTERPLATTEN
Doppelinstallation mit einer Gesamthöhe von 2.235 mm
Zwei 762 mm breite Geräte B H
Doppelgitterverkleidungsplatte 1.530 mm 235 mm
Doppelgitter
abstandsplatte 1.508 mm 211 mm
Doppelgitterträgerplatte 1.524 mm 227 mm
Zwei 914 mm breite Geräte B H
Doppelgitterverkleidungsplatte 1.835 mm
235 mm
Doppelgitter
abstandsplatte 1.813 mm 211 mm
Doppelgitterträgerplatte 1.829 mm 227 mm
WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer Standardverkleidungsinstallation.
TECHNISCHE DATEN ZU VERKLEIDUNGSPLATTEN
