Sub-Zero ICBBI-48S

51

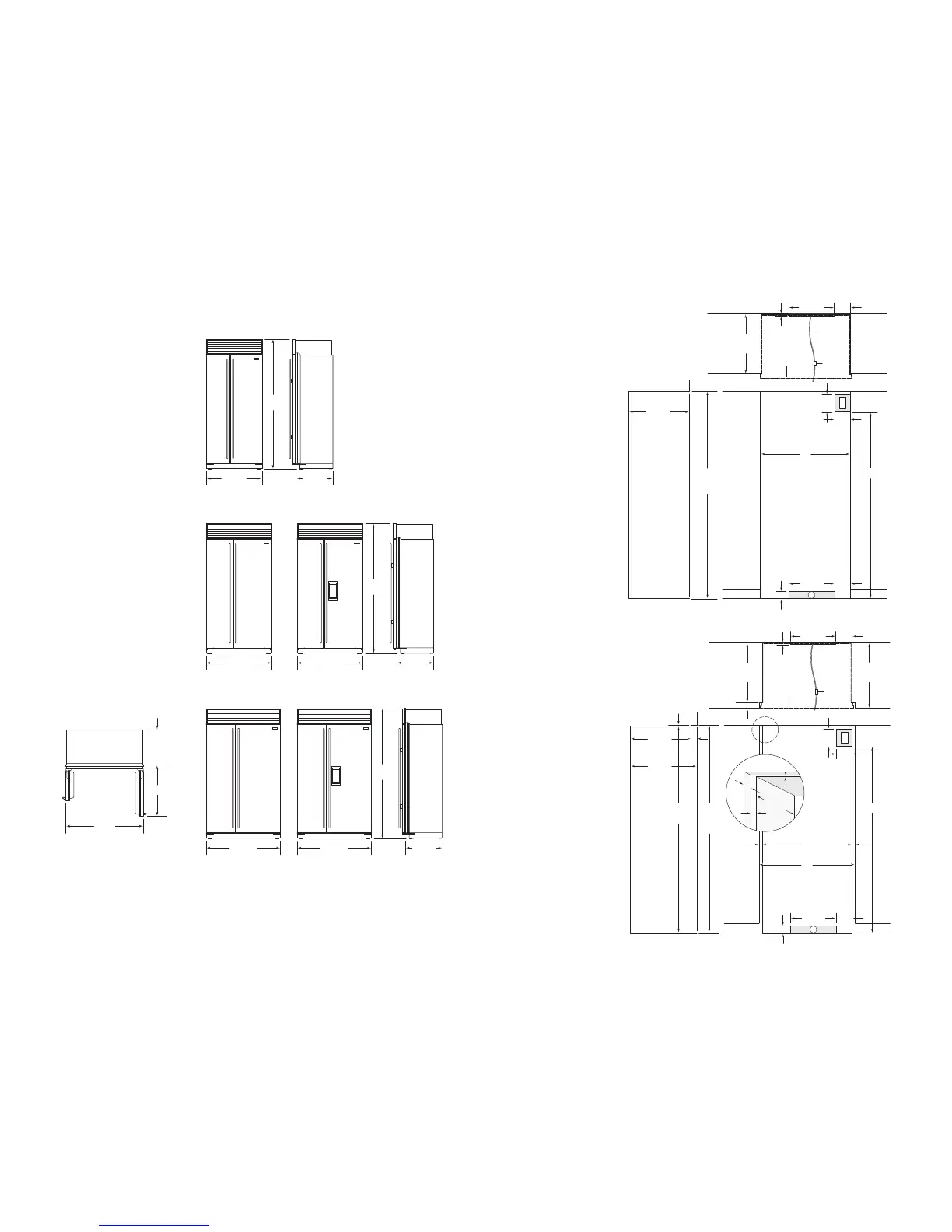

SPECIFICHE PER L’INSTALLAZIONE DA INCASSO
SPAZIO PORTA
Modelli Side-by-Side
A
Modello ICBBI-36S 527 mm
Modello ICBBI-42S 649 mm
Modello ICBBI-42SD 649 mm
Modello ICBBI-48S 743 mm
Modello ICBBI-48SD 743 mm
Gli ingombri previsti per la porta si
basano sulle dimensioni con porta e
maniglia in acciaio inossidabile.
DIMENSIONI GENERALI
Modelli Side-by-Side
Modello ICBBI-36S
LAP
914 mm 2.134 mm 610 mm
Modello ICBBI-42S
LAP
1.067 mm 2.134 mm 610 mm
Modello ICBBI-42SD
con erogatore
LAP
1.067 mm 2.134 mm 610 mm
Modello ICBBI-48S
LAP
1.219 mm 2.134 mm 610 mm
Modello ICBBI-48SD
con erogatore
LAP
1.219 mm 2.134 mm 610 mm
Le dimensioni delle unità potrebbero
variare di ± 3 mm.
914 mm
2.134
mm
610 mm
1.067 mm
1.219 mm
1.067 mm
2.134
mm
610 mm
606 mm
DIETRO IL
TELAIO
LARGHEZZA
DELL’UNITÀ
A
1.219 mm
2.134
mm
610 mm
Modello ICBBI-36S
Modello ICBBI-42S Modello ICBBI-42SD
Modello ICBBI-48S Modello ICBBI-48SD
Design in acciaio inossidabile.
SPECIFICHE PER L’INSTAL-
LAZIONE
Modelli side-by-side—
a sovrapposizione (non con inserto a filo)
e in acciaio inossidabile
A
Modello ICBBI-36S 902 mm
Modello ICBBI-42S 1.054 mm
Modello ICBBI-42SD 1.054 mm
Modello ICBBI-48S 1.207 mm
Modello ICBBI-48SD 1.207 mm
Le dimensioni sono relative al vano incasso
finito.
SPECIFICHE PER L’INSTAL-
LAZIONE
Modelli side-by-side—
applicazione con inserto a filo
AB
Modello ICBBI-36S 902 mm 965 mm
Modello ICBBI-42S 1.054 mm 1.118 mm
Modello ICBBI-42SD 1.054 mm 1.118 mm
Modello ICBBI-48S 1.207 mm
1.270 mm
Modello ICBBI-48SD 1.207 mm 1.270 mm
Le dimensioni sono relative al vano incasso
finito.
1.918 mm
178
mm
152
mm
E
POSIZIONARE L’IMPIANTO
ELETTRICO NELL’AREA
OMBREGGIATA
457 mm
W
POSIZIONARE LA LINEA
DI MANDATA IDRICA
NELL’AREA OMBREGGIATA
152
mm
VISTA ANTERIOREVISTA LATERALE
ALTEZZA
APERTURA
2.127 mm
A
LARGHEZZA APERTURA
76 mm
PROFONDITÀ
INCASSO
610 mm
13 mm
457 mm
*
152
mm
PROFONDITÀ
INCASSO
610 mm
VALVOLA DI
ARRESTO
PROFILO DEL
MODELLO
A SOVRAPPOSIZIONE
O IN ACCIAIO
INOSSIDABILE
VISTA
SUPERIORE
*LA STAFFA ANTIRIBALTAMENTO
NON DEVE INTERFERIRE CON LA
CONDUTTURA IDRICA. PER INFORMA-
ZIONI DETTAGLIATE FARE RIFERIMENTO
ALLE ISTRUZIONI DI INSTALLAZIONE.
FAR SPORGERE LA CONDUTTURA
IDRICA DI CIRCA 914 MM DALLA
PARETE POSTERIORE.
CONDUTTURA
IDRICA
1.918 mm
178
mm
152
mm
E
POSIZIONARE
L’IMPIANTO
ELETTRICO
NELL’AREA
OMBREGGIATA
13 mm
457 mm
*
152
mm
PROFONDITÀ
INCASSO
610 mm
PROFONDITÀ
INSERTO A FILO
665 mm
VALVOLA DI
ARRESTO
PROFILO DELL’AP-
PLICAZIONE CON
INSERTO A FILO CON
PANNELLO DA 19 mm
457 mm
W
POSIZIONARE LA LINEA DI
MANDATA IDRICA
NELL’AREA OMBREGGIATA
152
mm
VISTA ANTERIOREVISTA LATERALE
VISTA
SUPERIORE
ALTEZZA
APERTURA
2.127 mm
ALTEZZA
INSERTO
A FILO
2.134
mm
6 mm
56 mm**
76 mm
A
LARGHEZZA APERTURA
B
PROFONDITÀ INSERTO A FILO
32
mm
32
mm
56
mm**
PROFONDITÀ
INCASSO
610 mm
PROFONDITÀ
INSERTO A FILO
665 mm
*LA STAFFA ANTIRIBALTAMENTO
NON DEVE INTERFERIRE CON LA
CONDUTTURA IDRICA. PER INFORMA-
ZIONI DETTAGLIATE FARE RIFERIMENTO
ALLE ISTRUZIONI DI INSTALLAZIONE.
**PRESUPPONE UN PANNELLO
SPESSO 19 MM.
FAR SPORGERE LA CONDUTTURA
IDRICA DI CIRCA 914 MM DALLA
PARETE POSTERIORE.
CONDUTTURA
IDRICA
6
mm
32
mm
DETTAGLIO
INSERTO A FILO
56
mm
PROFONDITÀ
INCASSO
610 mm
