12
|
Atención al cliente de Sub-Zero 800.222.7820
INSTALLATION DES PANNEAUX
Installation des panneaux
INSTALLATION DU PANNEAU DE PORTE
Les dimensions typiques d’un panneau sont fondées sur
une hauteur nie de 84 po
(2134) avec des jeux de
1
/8 po (3).
La position du gabarit doit être ajustée pour les panneaux
qui dépassent les dimensions typiques.
Pour les modèles en hauteur, le panneau de porte doit être
installé en premier, suivi du panneau du tiroir supérieur, puis
celui du tiroir inférieur.
Placez le panneau vers le bas sur une surface de travail
protégée. Placez le gabarit à égalité avec le haut et les
côtés du panneau. Assurez-vous d’utiliser le bon côté du
gabarit, puis marquez et percez les trous. Reportez-vous à
l’illustration ci-dessous.
Pour les modèles en hauteur, alignez l’encoche du gabarit
avec le bas du panneau de porte, puis marquez et percez
les trous. Reportez-vous à l’illustration ci-dessous.
Utilisez l’entraînement torx T-20 fourni pour partiellement
insérer une vis n° 8 x
1
/2 po dans le deuxième trou à partir
du haut de chaque côté du panneau. Les vis doivent
dépasser le panneau d’environ
3
/16 po (4) et soutiendront le
poids du panneau pendant l’installation.
Alignez les vis de soutien à l’arrière du panneau avec les
trous allongés sur les deux supports de montage de porte.
Ouvrir la porte légèrement peut aider à effectuer l’alignement.
Une fois le panneau soutenu par les vis, insérez partiellement
une vis n° 8 x
1
/2 po dans le deuxième trou à partir du bas de
chaque côté du panneau, mais ne serrez pas.
MISE EN GARDE
Lorsque le jeu entre les armoires et l’unité diminue, le
risque de pincement des doigts augmente si ces derniers
sont placés dans l’ouverture lorsque la porte se ferme.

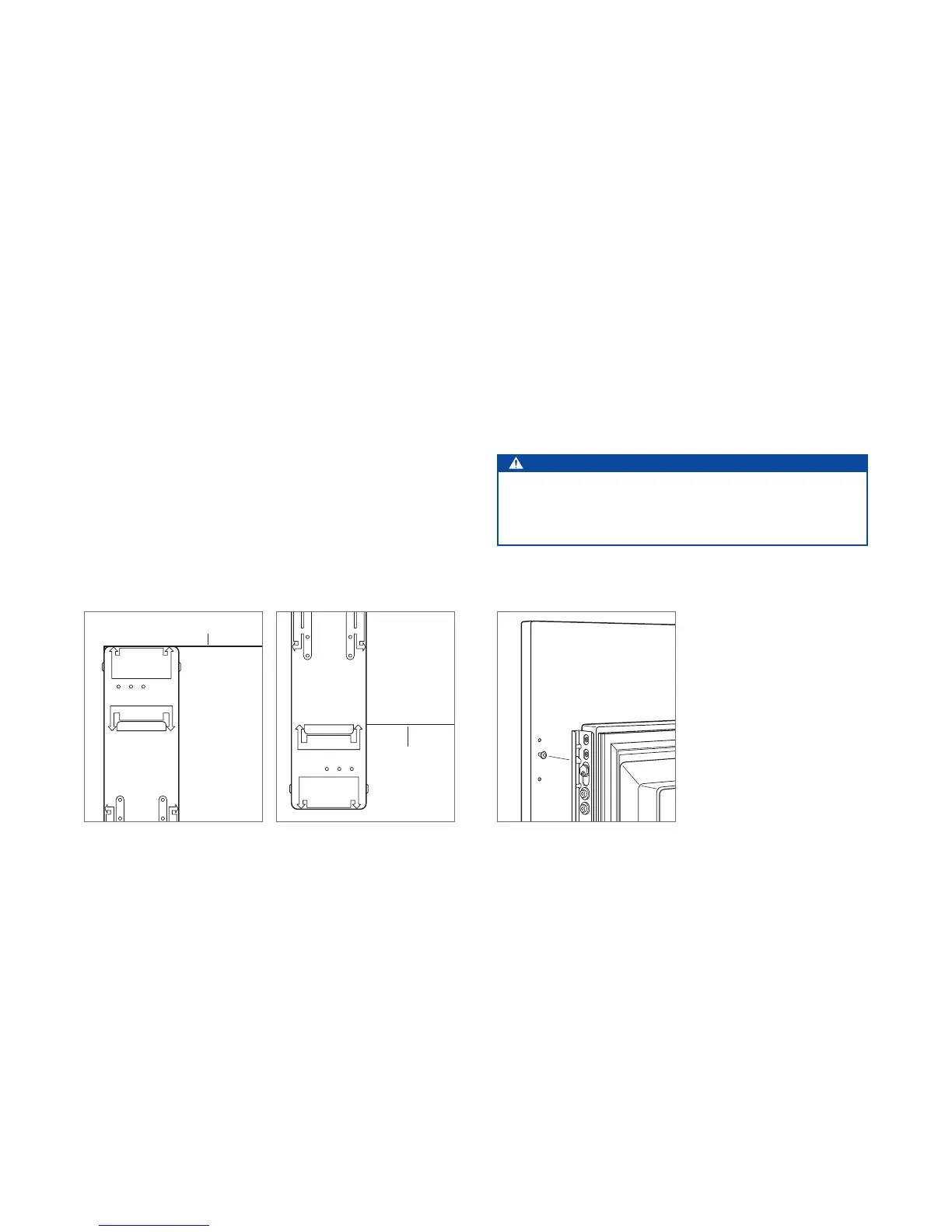

ARRIÈRE DU PANNEAU
DE PORTE
Montage du panneau de porte.
BOTTOM OF
DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
HAUT DU PANNEAU DE PORTE
BOTTOM OF
DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
BAS DU PANNEAU
DE PORTE
Gabarit du panneau
de porte—haut.
Gabarit du panneau de
porte—bas (modèles en
hauteur seulement).
