Atención al cliente de Sub-Zero 800.222.7820
INSTALACIÓN DE MODELOS 424G / 424FSG
PUERTA CERRADA
UNIDAD BAJO
MOSTRADOR
GABINETES
ADYACENTES
PANEL DE LA PUERTA DE
3
/4" (19)
1
/
2
"
(13)
1
/8" (3)
BISAGRA A 145
˚
AL ABRIR (LA PUERTA
ABRE A MÁS DE 145
˚
)
1
/
4
" (6)
1" (25)0"
ESCALA

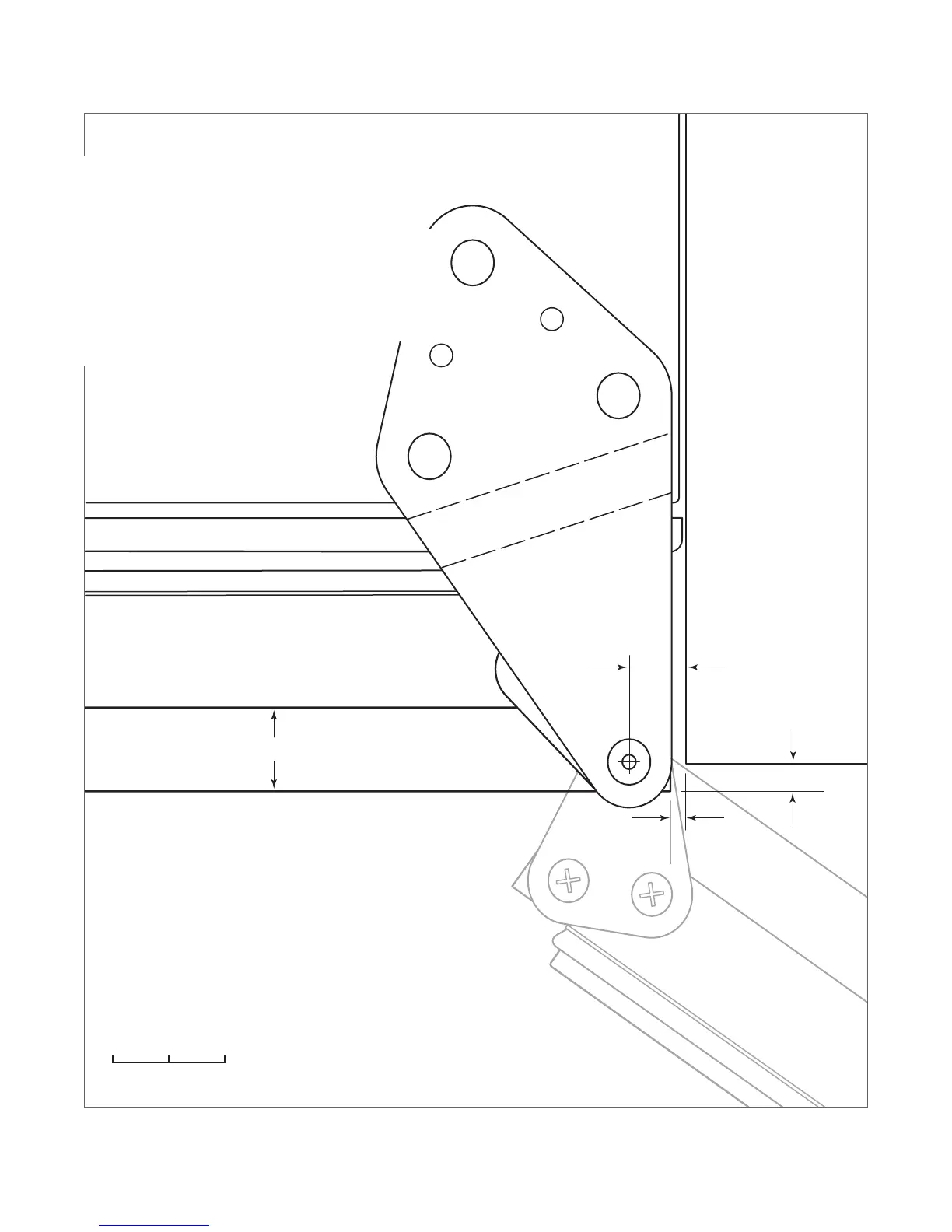

Abertura de la puerta a 145° (vista superior).
Espacio de la puerta
PLANTILLA A ESCALA COMPLETA
Para permitir la apertura de la puerta a 145° la unidad
debe estar como mínimo
1
/4" (6) más adelante que la
supercie frontal de los gabinetes adyacentes. La unidad
puede instalarse al ras; sin embargo, existe el riesgo de
interferencia con el panel si la puerta se abre más de 90°.
