Sub-Zero WINE STORAGE

subzero.com | 13
PREPARACIÓN DEL SITIO PARA MODELOS 427G / 427RG
Soporte antivuelco
ADVERTENCIA
Para evitar que la unidad se vuelque hacia el frente,
debe instalarse el soporte antivuelco.
La parte posterior del soporte antivuelco debe instalarse
a 24"
(610) del frente de la unidad (sin paneles).
Utilice todas las piezas de montaje de los soportes
antivuelco de acuerdo con las instrucciones para suelos
de madera o de concreto.
AVISO IMPORTANTE: Para aplicaciones en suelo de
madera o de concreto, si los tornillos del # 12 no alcanzan
un travesaño o la placa de pared, utilice tornillos del # 8 y
arandelas del # 12 con los anclajes de pared.
AVISO IMPORTANTE: En algunas instalaciones el contrapiso o el
suelo terminado pueden necesitar inclinar los tornillos utilizados
para sujetar el soporte antivuelco a la pared del fondo.
PIEZAS DE MONTAJE ANTIVUELCO
1 Soporte antivuelco
12 Tornillos de cabeza plana #12 x 2
1
/2"
4 Anclas de cuña de
3
/8"–16 x 3
3
/4"
12 Arandelas planas #12
4 Tornillos de cabeza segmentada #8–18 x 1
1
/4"
4 Anclajes Nylon Zip-it
®
para pared
SUELO DE MADERA
Después de ubicar apropiadamente el soporte antivuelco
en la abertura, taladre los oricios guía con un diámetro
máximo de
3
/16" (5) en los travesaños o en la placa de la
pared. Utilice los tornillos #12 y las arandelas para sujetar
los soportes. Compruebe que los tornillos penetren a través
de los travesaños o la placa de la pared como mínimo
3
/4" (19). Consulte la ilustración y la tabla siguientes.
PISO DE CONCRETO
Después de ubicar apropiadamente el soporte antivuelco en
la abertura, taladre los oricios guía con un diámetro máximo
de
3
/16" (5) en los travesaños o en la placa de la pared.
Taladre oricios con un diámetro de
3
/8" (10) en el concreto
con una profundidad de 1
1
/2" (38) como mínimo. Utilice los
tornillos #12 y las arandelas para sujetar los soportes a la
pared, y utilice las anclas de cuña de
3
/8" para sujetar los
soportes al suelo. Compruebe que los tornillos penetren a
través de los travesaños o la placa de la pared como mínimo
3
/4" (19). Consulte la ilustración y la tabla siguientes.

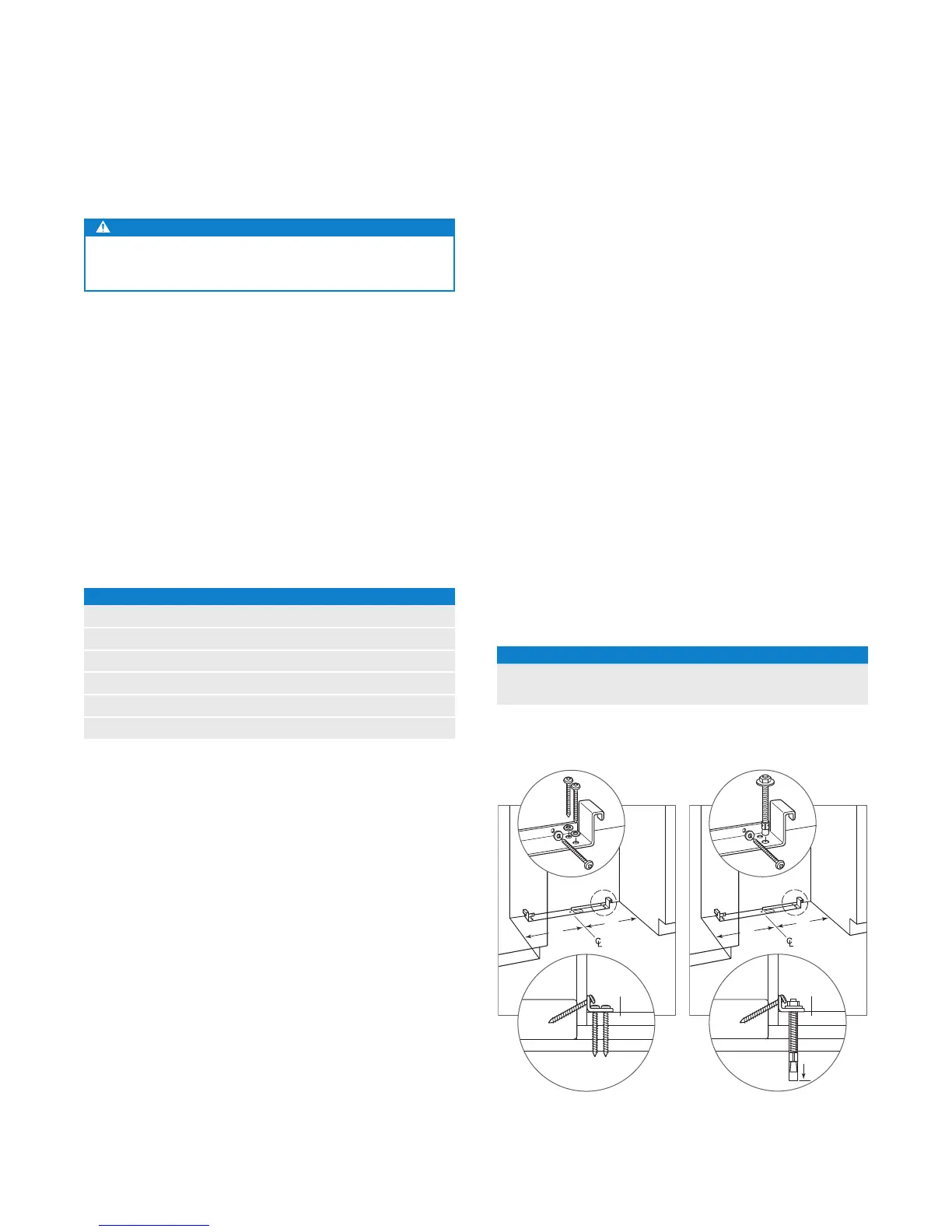

SOPORTE ANTIVUELCO
MODELO A
427G y 427RG 13
1
/2" (343)
A
A
CONTRAPISO
SUELO DE MADERA
PLACA
DE PARED
SUELO
TERMINADO
A
A
PISO DE
CONCRETO
1
1
/2"(38)
mínimo
CONTRAPISO
PLACA
DE PARED
SUELO
TERMINADO
Suelo de madera. Piso de concreto.
