Atención al cliente de Sub-Zero 800.222.7820
INSTALACIÓN DE MODELO WS-30
Instalación de los paneles
PANEL DE LA PUERTA

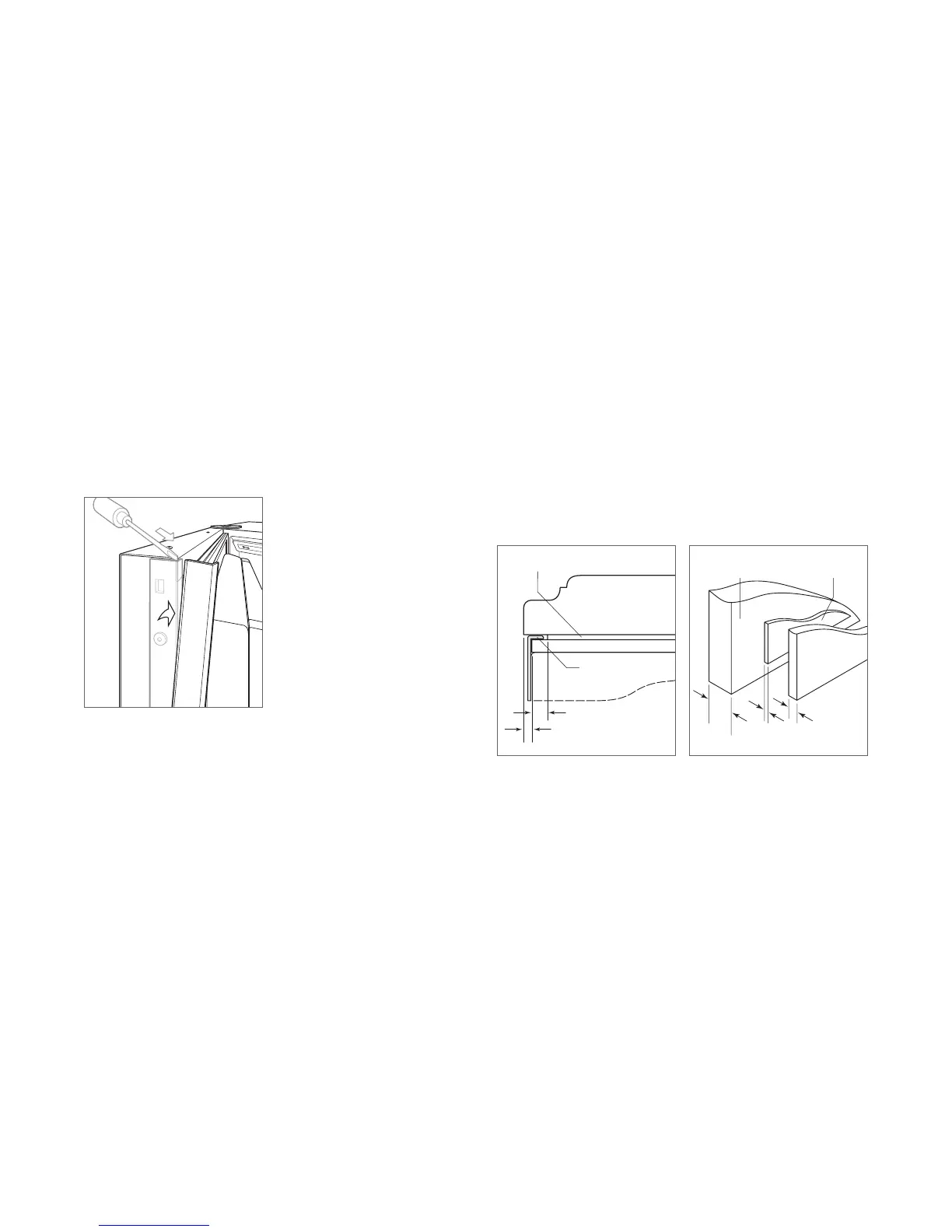

Para instalar los paneles de puerta personalizados, retire la
moldura del ribete del lado de la manija. Inserte la punta del
destornillador en la ranura de la esquina superior del lado
de la manija y saque el ribete. Quite los tornillos y el marco.
Consulte la siguiente ilustración.
La puerta tiene un marco de
1
/4" (6) donde se desliza el
panel personalizado. Si el panel tiene un grosor mayor a
1
/4" (6), coloque una guía alrededor del panel o monte el
panel en una hoja de material con un grosor de
1
/4" (6),
luego inserte en el marco.
Se necesita un espacio de 0.10" (3) entre el panel de
respaldo y el panel personalizado para permitir que el panel
se deslice en el marco de la puerta. Consulte las siguientes
ilustraciones para ver las dimensiones críticas.
Instale las piezas de montaje de la manija antes de insertar
el panel. Es recomendable utilizar manijas estilo D en
lugar de perillas. Las cabezas de los tornillos deben ser
avellanadas en el panel.
Deslice el panel en el marco.
Para volver a instalar la moldura del ribete de la puerta,
inserte la parte superior del ribete en las ranuras de la parte
superior de la puerta y trabaje hacia abajo, ajustando el
ribete en los clips en el marco de la puerta.
1
/8" (3) (SUPERPOSICIÓN)
PANEL
PERSONALIZADO
PANEL ESPACIADOR
PANEL DE RESPALDO
RIBETE
5
/16" (8) min
1
/4" (6)
0.10" (3)
PANEL
PERSONALIZADO
PANEL
ESPACIADOR
PANEL DE
RESPALDO
3
/4"
(19)
típicamente
Sección transversal del montaje
del panel (superposición).
Vista posterior del montaje
del panel.
Ribete del lado de la puerta.
