INSTALLATION DES MODÈLES 424G / 424FSG
PORTE FERMÉE
UNITÉ SOUS
LE COMPTOIR
ARMOIRE
ADJACENTE
PANNEAU DE PORTE DE 3/4 po
(19)
1
/2 po
(13)
1
/8 po (3)
CHARNIÈRE
À 145° D'OUVERTURE
(LA PORTE S'OUVRE
AU-DELÀ DE 145°)
1
/4 po
(6)
1 po (25)0 po
ÉCHELLE

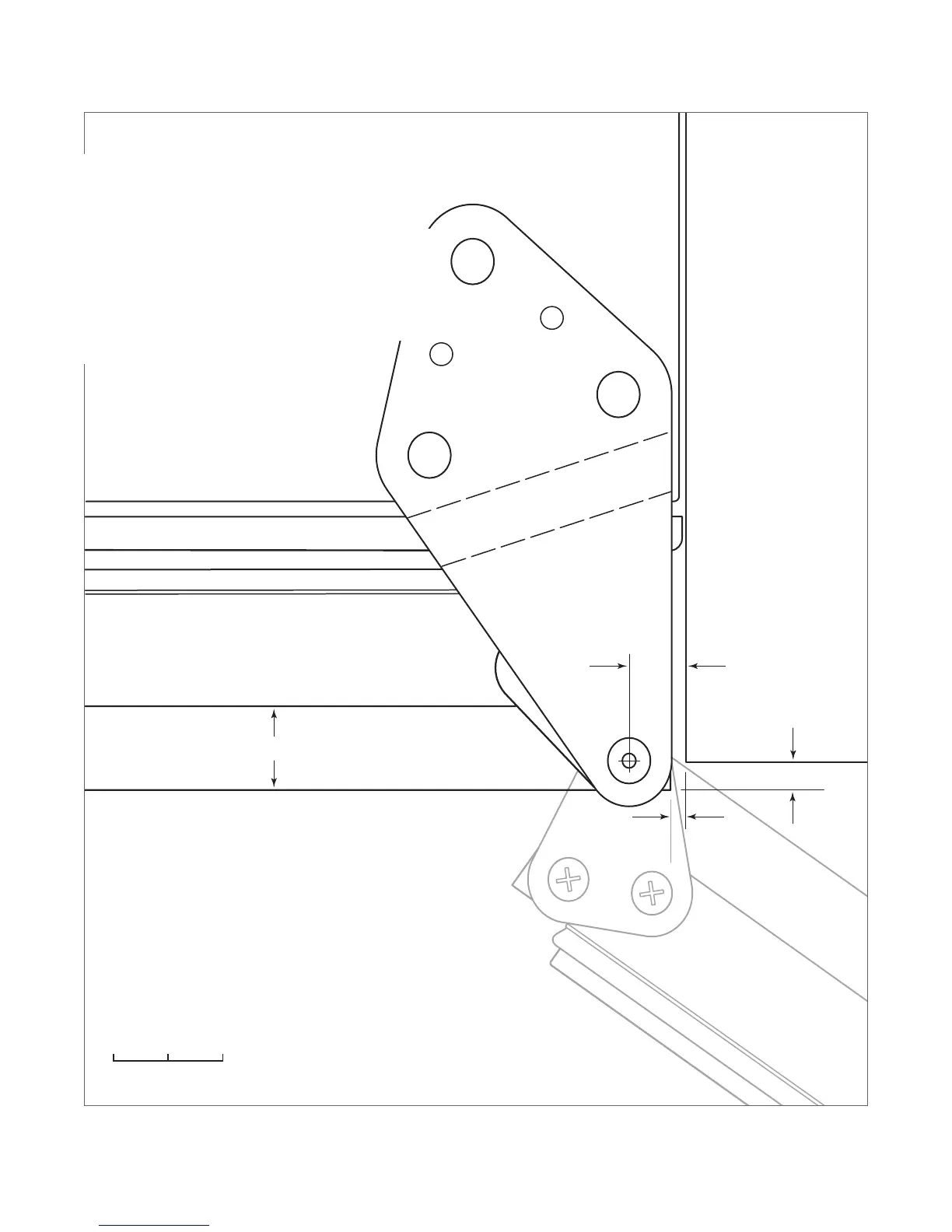

Ouverture de porte de 145° (vue de dessus).
Dégagement de la porte
GABARIT PLEINE GRANDEUR
Pour permettre une ouverture de porte à 145°, l’unité doit
se prolonger d’au moins
1
/4 po (6) au-delà de la surface
avant des armoires adjacentes. L’unité peut être installée
à égalité, mais, il y a un risque d’interférence avec le
panneau si la porte est ouverte à plus de 90°.
