b) Torres en cuatro partes.
ATENCIÓN: El montaje de las torres en cua-
tro partes se debe realizar siempre bajo la
supervisión de un técnico de SULZER.
2) Montaje del silenciador (si se monta)
ATENCIÓN: Antes de proceder al montaje
del silenciador, debe de realizarse el cone-
xionado del motor y prever la salida de
cables del motor.
Para el montaje del silenciador se seguirán
los siguientes pasos:

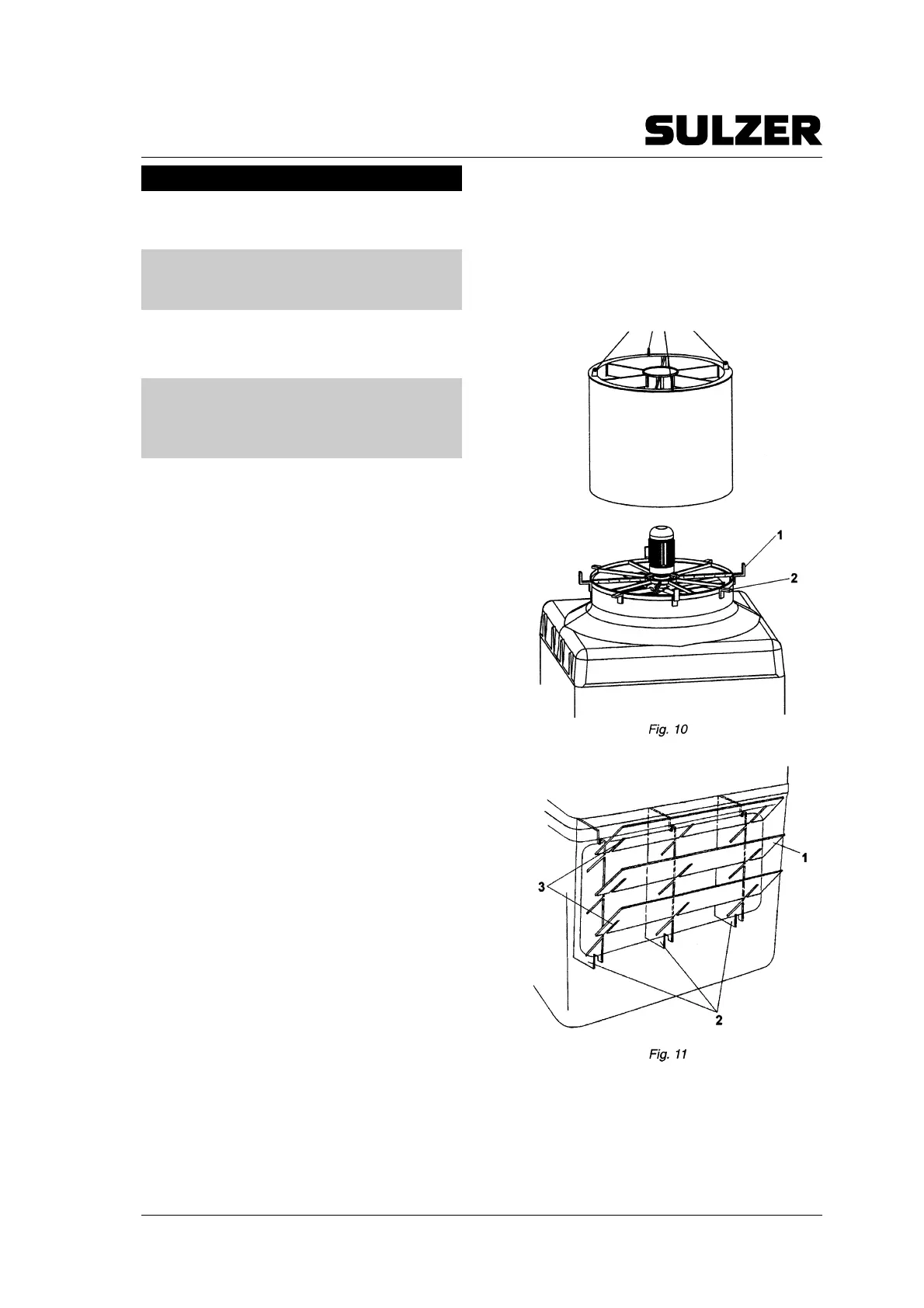

1. Colocar los perfiles en forma de Z (fig.
10/1), que se encuentran en uno de los
radios del soporte del ventilador, para
que sirvan de guía.
2. Situar el silenciador encima de la cape-
ruza y apoyarlo sobre los perfiles en L
(fig. 10/2) dispuestas en el aro soporte
del ventilador.
3. Unir las placas y el silenciador mediante
tornillos.
3) Montaje de las persianas
Las persianas suministradas pueden ser de
dos tipos, estándar o especiales. El montaje
de las mismas dependerá del tipo escogido:
a) Persianas estándar:
1.Sacar el conjunto de las persianas del
interior de la torre.
2.Montar un panel horizontal (fig. 11/1) y
todas las verticales (fig. 11/2).
3.Montar el conjunto en la torre (fig. 11).
4.Montar posteriormente el resto de las
horizontales (fig. 11/3).
Pag - 8
