PG 14
CONTENU DE LA BÔITE
PN DESCRIPTION QUANTITÉ
82065.010 BARRE DE TENSION LATÉRALE 2
82065.020 SUPPORT POUR ÉCHELLE 2
82065.200 APPUI PLATEFORME 2
82065.100 PLATEFORME 2
82065.300 FOURCHE 1
82065.400 SUPPORT GAUCHE POUR SIÈGE 1
82065.450 SUPPORT DROIT POUR SIÈGE 1
82065.600 SIÈGE 1
82065.910 SECTION SUPÉRIEURE DE L’ÉCHELLE 1
82065.920 SECTION DU MILIEU DE L’ÉCHELLE 1
82065.930 SECTION INFÉRIEURE DE L’ÉCHELLE 1
82065.940 SECTION DU STABILISATEUR MÂLE 1
82065.950 SECTION DU STABILISATEUR FEMELLE 1
82065.500 ACCOUDOIR 1
82065.820 APPUI-ARME GAUCHE 1
82065.830 APPUI-ARME DROITE 1
82065.810 BARRE D’APPUI-ARME 1
82065.850 SIÈGE EN MOUSSE 1
82065.840 COUSSINET POUR BARRE D’APPUI-ARME 1
82065.700 ENSEMBLE D’ACCESSOIRE 1
CONTENU DE LA POCHETTE DES ACCESSOIRES
PN DESCRIPTION QUANTITÉ
82065.890 POCHETTE DE LA QUIN CAILLERIE 1
82065.750 ROCHET DE LA PLATEFORME AVEC
BOUT EN BOUCLE 1
82065.755 COURROIE COURTE DE PLATEFORME
POUR ROCHET 1
82065.760 COURROIE STABILISATRICE AVEC BOUCLE
À CAME POUR ÉCHELLE COURTE 2
82065.765 COURROIE STABILISATRICE AVEC BOUCLE
POUR ÉCHELLE LONGUE 2
82065.870 DVD AVEC INSTRUCTIONS 1
82065.880 HARNAIS EN QUATRE POINTS AVEC COURROIE
POUR ARBRE ET COURROIE POUR ARBRE ET
INSTRUCTIONS 1
CORDE DE BARRE STABILISATRICE 1
www.summitstands.com
82065.890 -

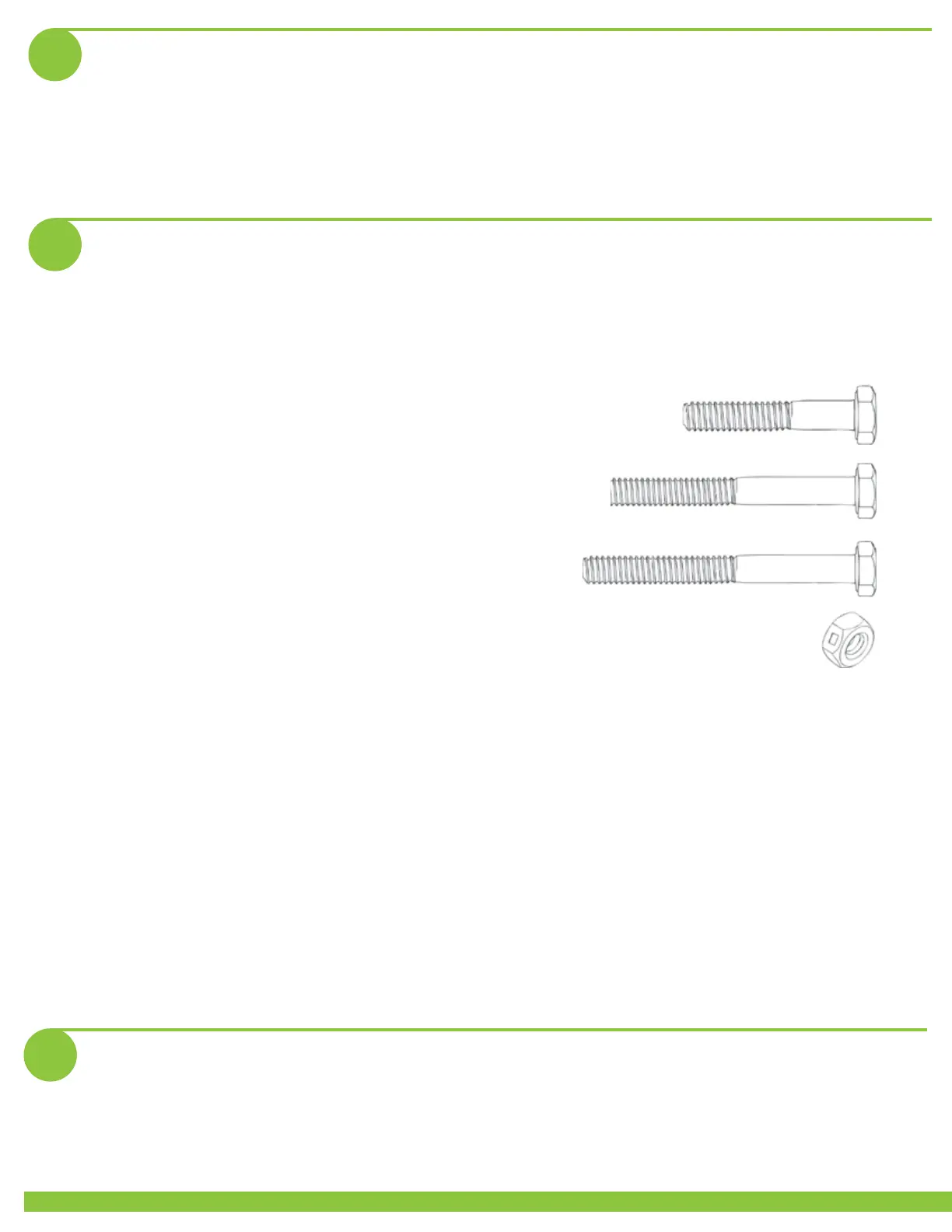

POCHETTE DE LA QUINCAILLERIE
1/4x20, classe 5.
PN DESCRIPTION QUANTITÉ
10601 1 3/4” BOULON, 1/4x20 19
10670 2 1/2” BOULON, 1/4x20 14
2 3/4” BOULON, 1/4x20 4
10612 ÉCROU DE BLOCAGE, 1/4x20 37
1/4” GOUPILLE D’ARRÊT 3
1/4” BAGUES 2
COUSSINETS DE CAOUTCHOUC POUR
APPUI-ARME 4
1
INDEX
2
LISTE DES PIÈCES
Appellez le 256-353-0634 ou visitez le site web à l’adresse http://www.summitstands.
com/contactus/ si vous avez des questions, si vous avez besoin de pièces de
remplacement, si des pièces sont manquantes ou si le DVD inclus est défectueux.
AVERTISSEMENTS GÉNÉRAUX ET PRÉCAUTIONS, LIMITES DE POIDS DU MIRADOR PAGE 13
SECTION 1 - INDEX P 14
SECTION 2 - LISTES DES PIÈCES P 14
SECTION 3 - OUTILS REQUIS P 14
SECTION 4 - ASSEMBLAGE P 15 - 20
SECTION 5 - INSTALLATION ET UTILISATION P 21 - 23
SECTION 6 - ENTRETIEN ET SOINS P 24
SECTION 7 - SUSPENSION DU HARNAIS P 24
SECTION 8 - INFORMATION SUR LA GARANTIE LIMITÉE P 24
3
OUTILS REQUIS
Outils Utilisation
• Clés 7/16 po. et / ou Douille / Rochet Boulons pour échelle principale / écrou -1/4x20 quincaillerie
- L’assemblage peut être facilité avec l’utilisation d’un rochet électrique ou d’une perceuse avec douille (assurez-vous de
ne pas serrer trop fort lors de l’assemblage avec des outils électriques).
- Il est recommandé que les boulons soient triés par nombre de filetage et grandeur avant l’assemblage.
