Summit Solo Pro - Page 15

PG 15
4
ASSEMBLAGE
FOURCHE
(PN 82065.300)
1
APPUI PLATE-
FORME
(PN 82065.200)
APPUI PLATE-
FORME
(PN 82065.200)
SECTION SU-
PÉRIEURE DE
L’ÉCHELLE
(PN 82065.910)
COUPLEUR
3
4
1 3/4” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ ÉTAPE 7
1 3/4” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
2
2 1/2” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ ÉTAPE 7
6
TROUS D
‘ÉCROUS
5
PLATEFORME
(PN 82065.100)
PLATEFORME
(PN 82065.100)
PLATEFORME

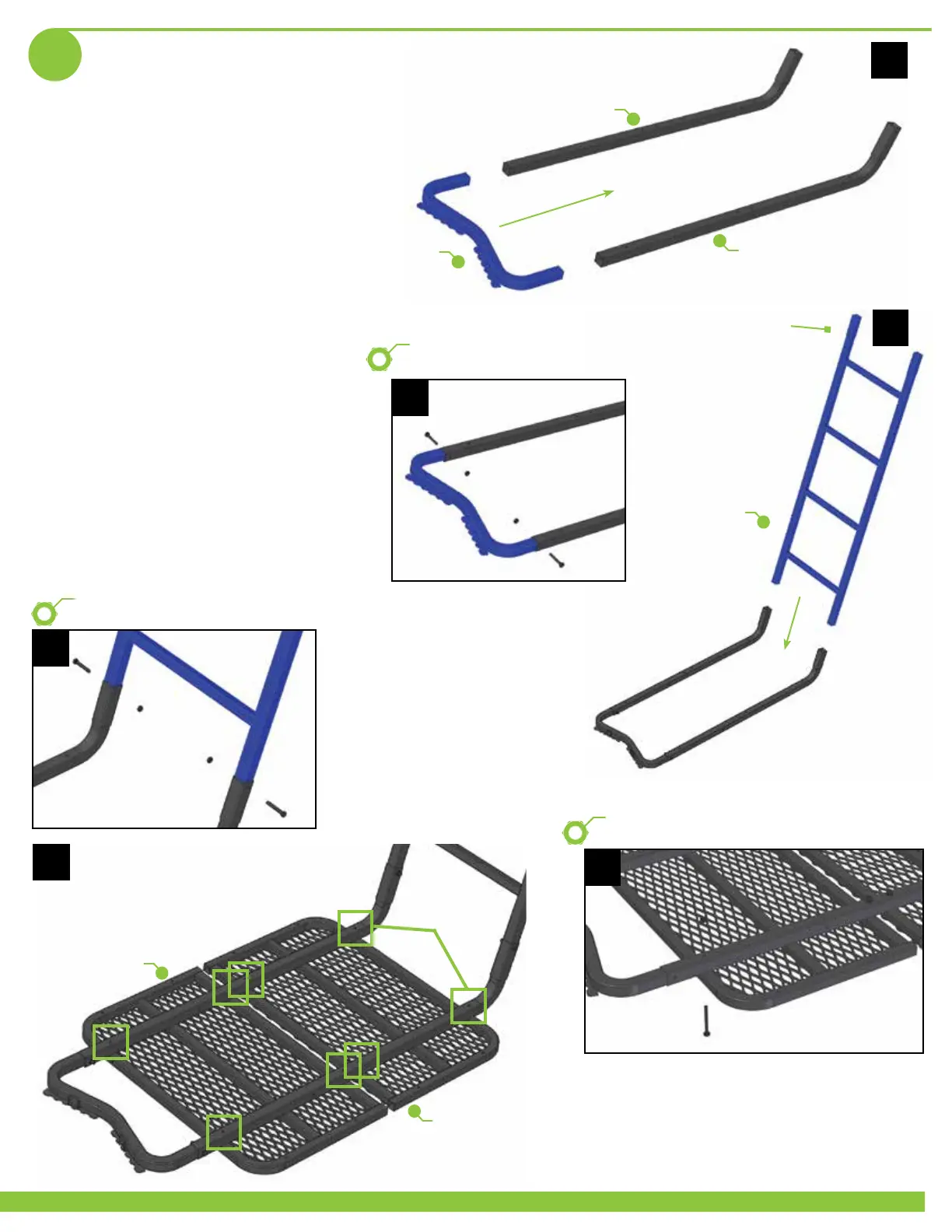

1. Placez deux appui plateformes gauche et la
fourche tel qu’illustré à la figure 1. Notez que
la partie dentelée de la fourche est orientée
vers le bas tel qu’illustré.
2. Alignez les trous de boulons et sécurisez en
utilisant un boulon 1 3/4 po. et un écrou de
blocage tel qu’illustré à la figure 2.
3. Placez la section supérieure de l’échelle tel
qu’illustré à la figure 3. Glissez l’échelle dans
les bouts des appuis de la plateforme.
4. Utilisez deux boulons 1 3/4 po. et des écrous
de blocage pour sécuriser la section de l’échelle
(figure 4). Serrez ces boulons à la main.
5. Placez les sections avant et arrière de la
plateforme sous les barres de support tel
qu’illustré à la figure 5. Le métal déployé sur la
plateforme devrait être orienté vers le bas tel
qu’illustré.
6. Sécurisez les deux sections de la plateforme
en utilisant huit boulons 2 1/2 po. et des écrous
de blocage aux endroits indiqués. Laissez ces
boulons serrez à la main jusqu’à ce qu’ils soient
tous en place.
7. Serrez tous les boulons des étapes 4 et 6 en
utilisant une clé.
