Summit Solo Pro - Page 16

SUPPORT
GAUCHE
POUR SIÈGE
(PN 82065.400)
7
PG 16
www.summitstands.com
8
2 1/2” BOULONS,
ÉCROU DE BLOCAG-
ES - SERRER À CLÉ
ÉTAPE 5
9
SUPPORT
DROIT
POUR SIÈGE
(PN 82065.450)
10
2 1/2” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ ÉTAPE 5
11
ACCOUDOIR
(PN 82065.500)
12
1 3/4” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
COUSSINETS DE
CAOUTCHOUC
13
ACCOUDOIR

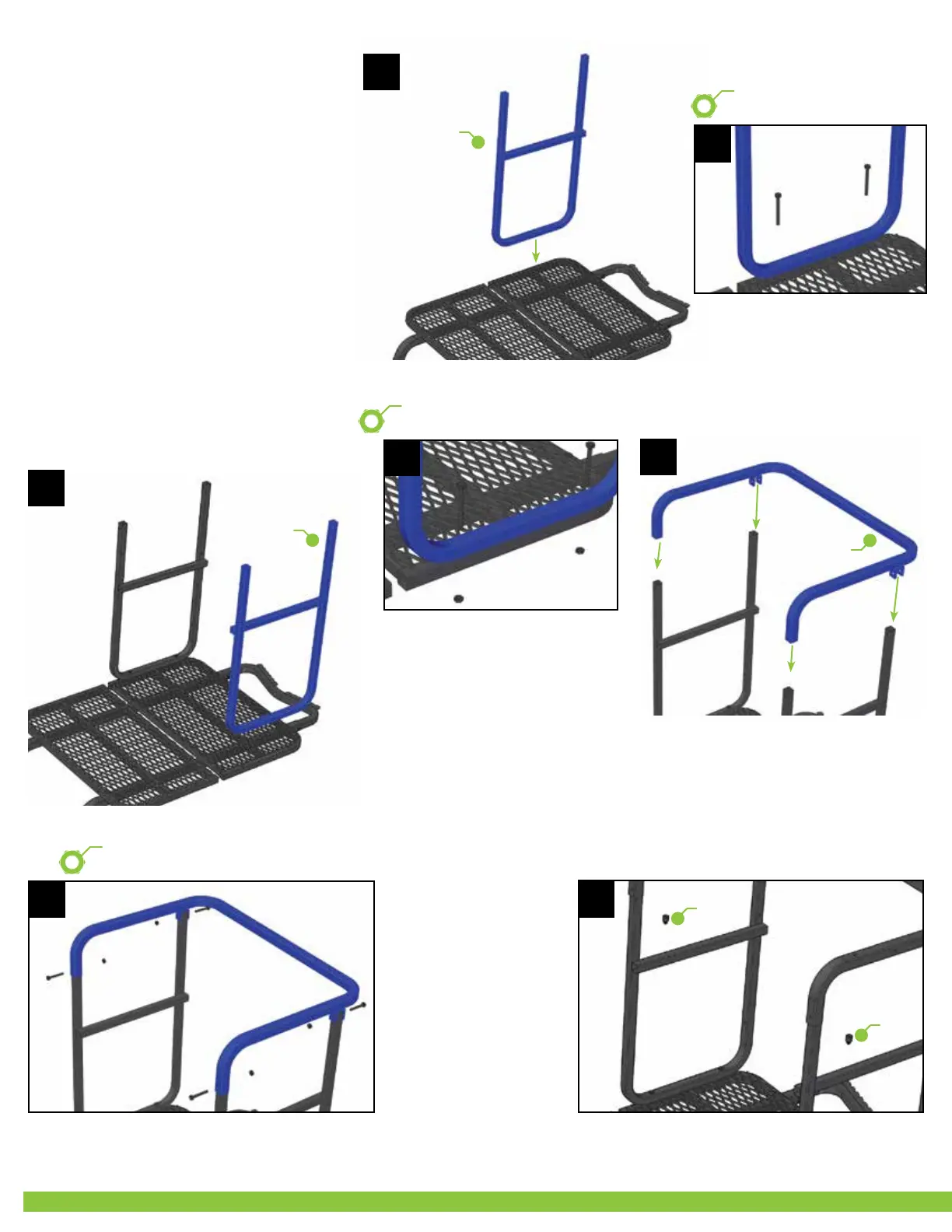

1. Placez le support gauche pour siège sur
la plateforme assemblée tel qu’illustré à la
figure 7.
2. Sécurisez en utilisant deux boulons 2 1/2
po. et des écrous de blocage tel qu’illustré à
la figure 8. Serrez ces boulons à la main.
3. Placez le support droit pour le siège sur
la plateforme assemblée tel qu’illustré à la
figure 9. Sécurisez en utilisant deux boulons
2 1/2 po. et des écrous de blocage (voir
figure 10). Serrez ces boulons à la main.
4. Alignez l’accoudoir tel qu’illustré à la
figure 11. Glissez-là vers le bas par-dessus
les deux supports du siège et sécurisez en
utilisant quatre boulons 1 3/4 po. et des
écrous de blocage. (figure 12).
5. Serrez les boulons des étapes 2 et 3 en
utilisant une clé.
6. Insérez deux coussinets de caoutchouc
dans les trous du support du siège tel
qu’illustré à la figure 13. Insérez en poussant
tout en tournant légèrement.
