Summit Solo Pro - Page 17

PG 17
14
SIÈGE
(PN 82065.600)
2 1/2” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
15
BARRE DE
TENSION
LATÉRALE
(PN 82065.010)
16
1 3/4” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
17
APPUI-ARME
DROITE
(PN 82065.830)
APPUI-
ARME
GAUCHE
(PN 82065.820)
BARRE
D’APPUI-
ARME
(PN 82065.810)
18
19
1/4” GOUPILLE D’ARRÊT
SIÈGE / APPUI

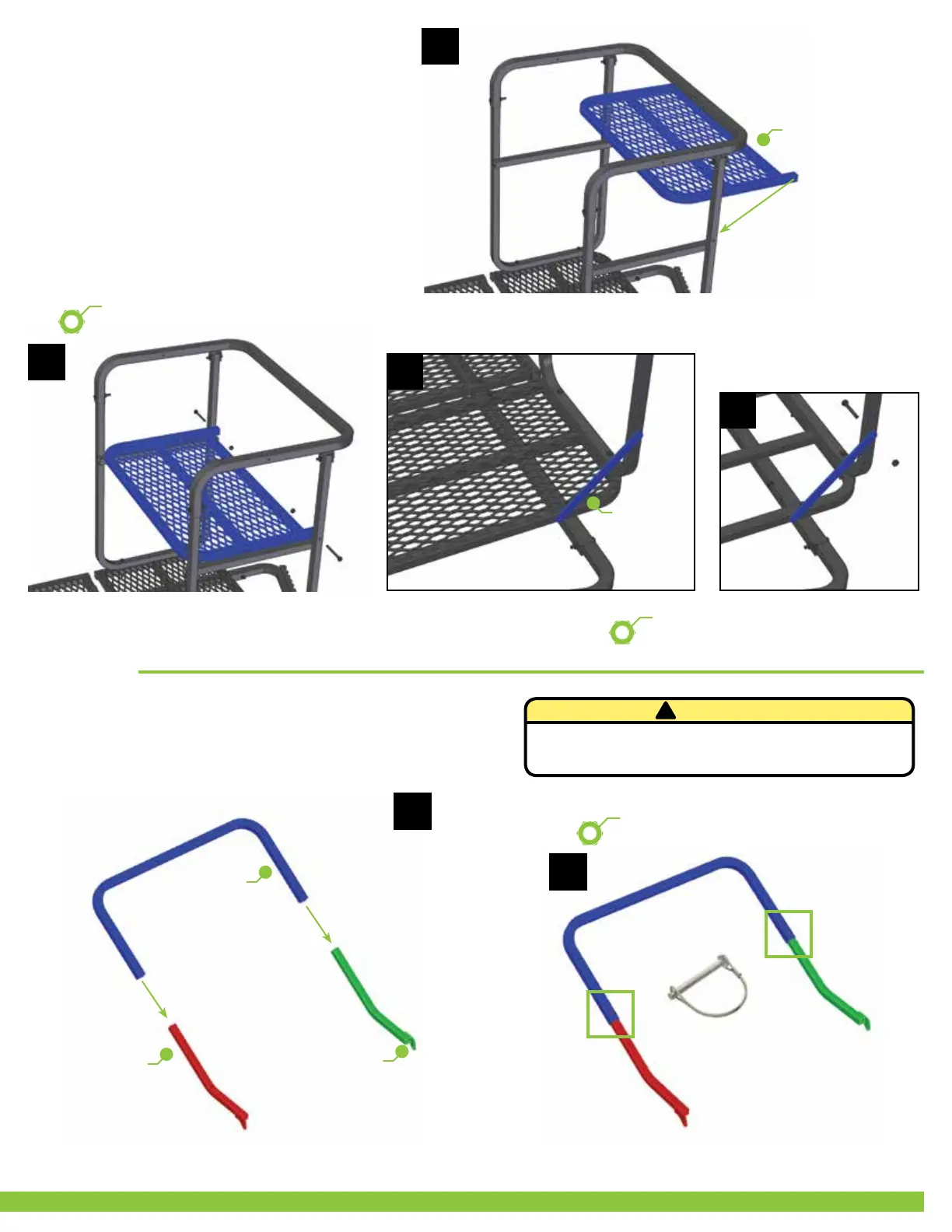

1. Placez le siège entre les supports du siège tel
qu’illustré à la figure 14.
2. Alignez les trous et sécurisez en utilisant deux
boulons 2 1/2 po. et des écrous de blocage. Ne serrez
pas trop fort parce que ce point d’attache doit pivoter
(voir figure 15).
3. Placez une des barres de tension latérale entre le
support pour le siège et la plateforme tel qu’illustré à
la figure 16.
4. Sécurisez en utilisant deux boulons 1 3/4 po. et des
écrous de blocage (voir figure 17).
5. Répétez pour les autres barres de tension latérale.
APPUI-ARME
1. Glissez la barre de l’appui-arme sur l’appui-arme gauche tel
qu’illustré à la figure 18.
2. Sécurisez la barre de l’appui-arme en utilisant deux goupilles
d’arrêt 1/4 po. tel qu’illustré à la figure 19. Les goupilles d’arrêt
permettent l’ajustement de la barre de l’appui-arme en la glissant vers
l’intérieure ou l’extérieure.
!
N’UTILISEZ PAS la barre de l’appui-arme pour vous
accrocher lorsque vous grimpez dans le mirador.
PRUDENCE
