Summit Solo Pro - Page 19

29
PG 19
26
2 3/4” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
ÉCHELLE

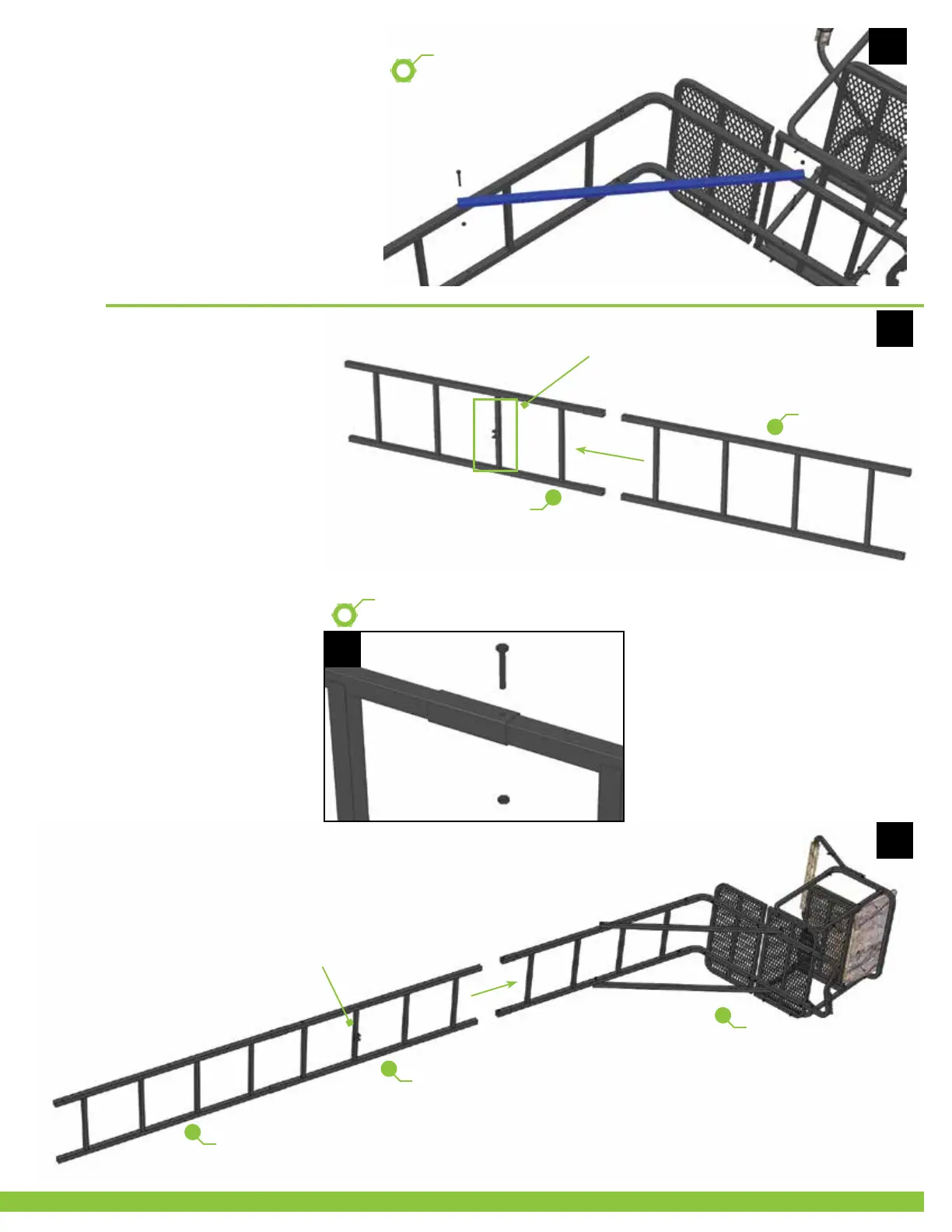

1. 1. Placez la section inférieure de
l’échelle et la section du milieu de
l’échelle tel qu’illustré à la figure 27. Le
support en ‘’U’’ soudé fait face à l’arbre
lorsqu’assemblé.
La section inférieure de l’échelle ne
possède pas de coupleurs soudés.
2. Glissez les sections de l’échelle
ensemble, alignez les trous et utilisez un
boulon 1 3/4 po. et un écrou de blocage
afin de sécuriser chaque côté (voir
figure 28).
3. Glissez les sections complétées du bas
et du milieu de l’échelle dans la section
complétée de la plateforme et du siège
pour finir l’assemblage tel qu’illustré à la
figure 29.
4. Sécurisez en utilisant des boulons 1
3/4 po. et des écrous de blocage. (voir
figure 30).
1 3/4” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
28
SECTION IN-
FÉRIEURE DE
L’ÉCHELLE
(PN 82065.930)
SECTION DU
MILIEU DE
L’ÉCHELLE
(PN 82065.920)
27
SUPPORT EN
‘’U’’ SOUDÉ
SECTION INFÉRIEURE DE
L’ÉCHELLE
(PN 82065.930)
SUPPORT EN ‘’U’’
SOUDÉ FAISANT
FACE À L’ARBRE
SECTION DU MILIEU DE
L’ÉCHELLE
(PN 82065.920)
PLATEFORME
COMPLÉTÉE /
ASSEMBLAGE DU
SIÈGE
