BARRE STABILISATRICE

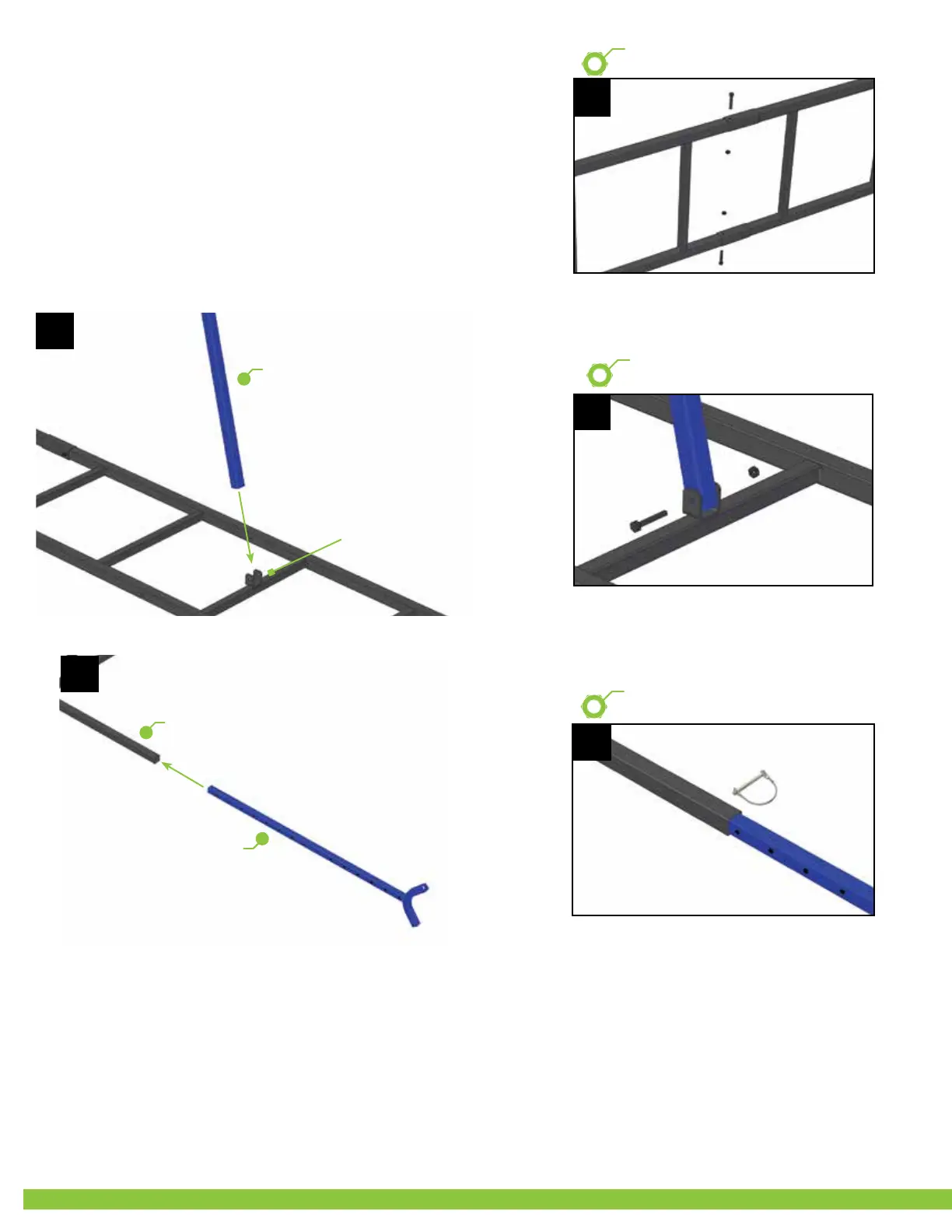

1. Placez la section femelle de la barre stabilisatrice
tel qu’illustré à la figure 31. La barre stabilisatrice
s’attachera au support en ‘’U’’ soudé. Glissez la barre
dans le support et alignez le trou.
2. Sécurisez en utilisant un boulon 1 3/4 po. et un écrou
de blocage.
(voir figure 32) Ne serrez pas trop fort.
3. Placez la partie mâle de la barre stabilisatrice tel
qu’illustré (figure 33). Alignez les trous des boulons et
sécurisez en utilisant la goupille d’arrêt tel qu’illustré à la
figure 34. La barre stabilisatrice possède plusieurs trous
pour l’utilisation d’arbres de grosseurs variables.
1 3/4” BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
30
31
SUPPORT EN
‘’U’’ SOUDÉ
SECTION DU
STABILISATEUR
FEMELLE
(PN 82065.950)
32
1 3/4” BOULON, ÉCROU DE
BLOCAGE - SERRER À CLÉ
SECTION DU
STABILISATEUR
FEMELLE
SECTION DU
STABILISATEUR
MÂLE
(PN 82065.940)
33
1/4” GOUPILLE D’ARRÊT
34
