Assembly-Roof
(continued)
/
Ensemble
de
la
remise-Toit
(suite)
/
Armado
del
cobertizo—Techo
(continuación)
27

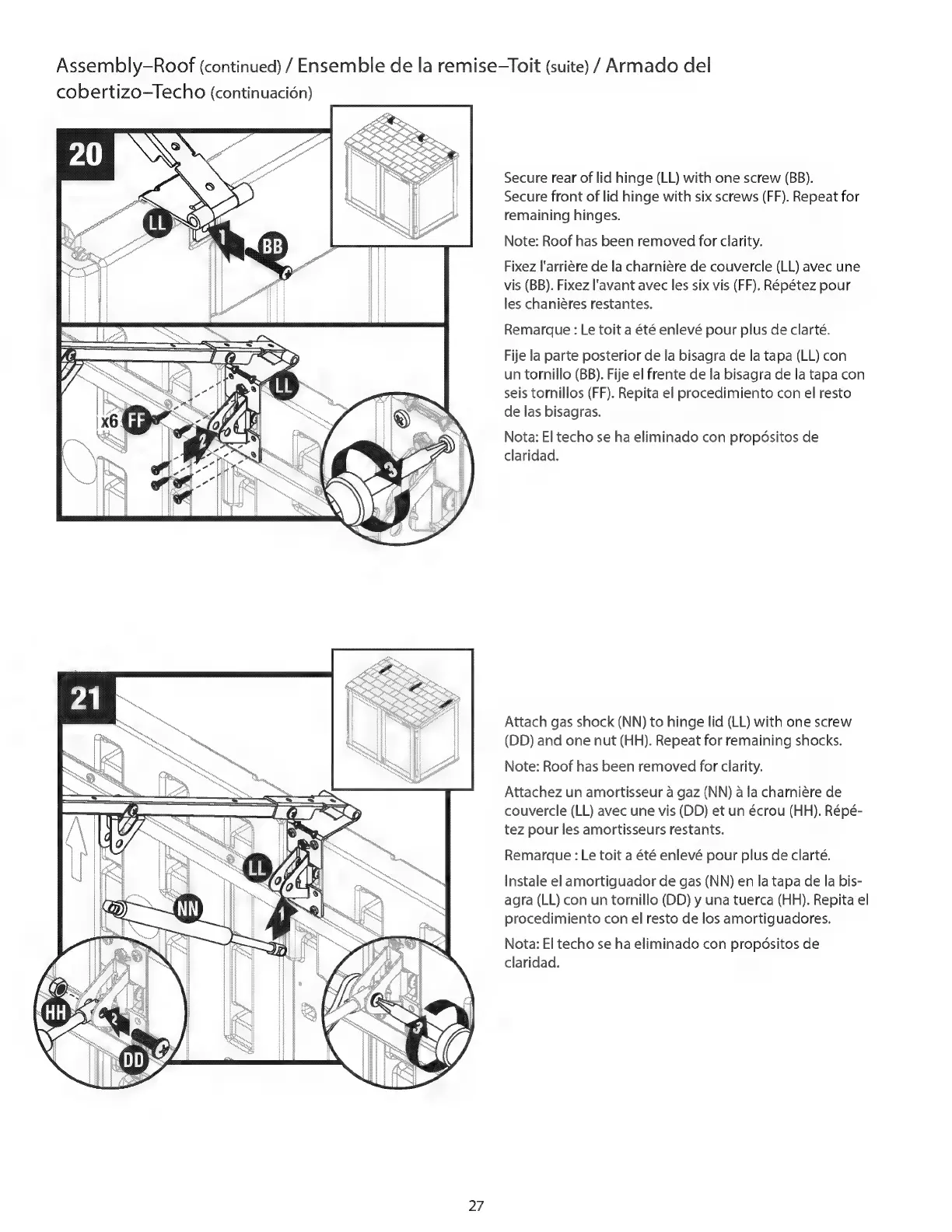

Secure
rear
of
lid
hinge
(LL)
with
one
screw
(BB).
Secure
front
of
lid
hinge
with
six
screws
(FF).
Repeat
for
remaining
hinges.
Note:
Roof
has
been
removed
for
clarity.
Fixez
l'arrière
de
la
charnière
de
couvercle
(LL)
avec
une
vis
(BB).
Fixez
l'avant
avec
les
six vis
(FF).
Répétez
pour
les
chaniéres
restantes.
Remarque
:
Le
toit
a
été
enlevé
pour
plus
de
clarté.
Fije
la
parte
posterior
de
la
bisagra
de
la
tapa
(LL)
con
un
tornillo
(BB).
Fije
el
frente
de
la
bisagra
de
la
tapa
con
seis
tornillos
(FF).
Repita
el
procedimiento
con
el
resto
de
las
bisagras.
Nota:
El
techo
se
ha
eliminado
con
propósitos
de
claridad.
Attach
gas
shock
(NN)
to
hinge
lid
(LL)
with
one
screw
(DD)
and
one
nut
(HH).
Repeat
for
remaining
shocks.
Note:
Roof
has
been
removed
for
clarity.
Attachez
un
amortisseur
á
gaz
(NN)
á
la
charniére
de
couvercle
(LL)
avec
une
vis
(DD)
et
un
écrou
(HH).
Répé-
tez
pour
les
amortisseurs
restants.
Remarque
:
Le
toit
a
été
enlevé
pour
plus
de
clarté.
Instale
el
amortiguador
de
gas
(NN)
en
la
tapa
de
la
bis-
agra
(LL)
con
un
tornillo
(DD)
y
una
tuerca
(HH).
Repita
el
procedimiento
con
el
resto
de
los
amortiguadores.
Nota:
El
techo
se
ha
eliminado
con
propósitos
de
claridad.
