Suncast BMS4700X - Page 31

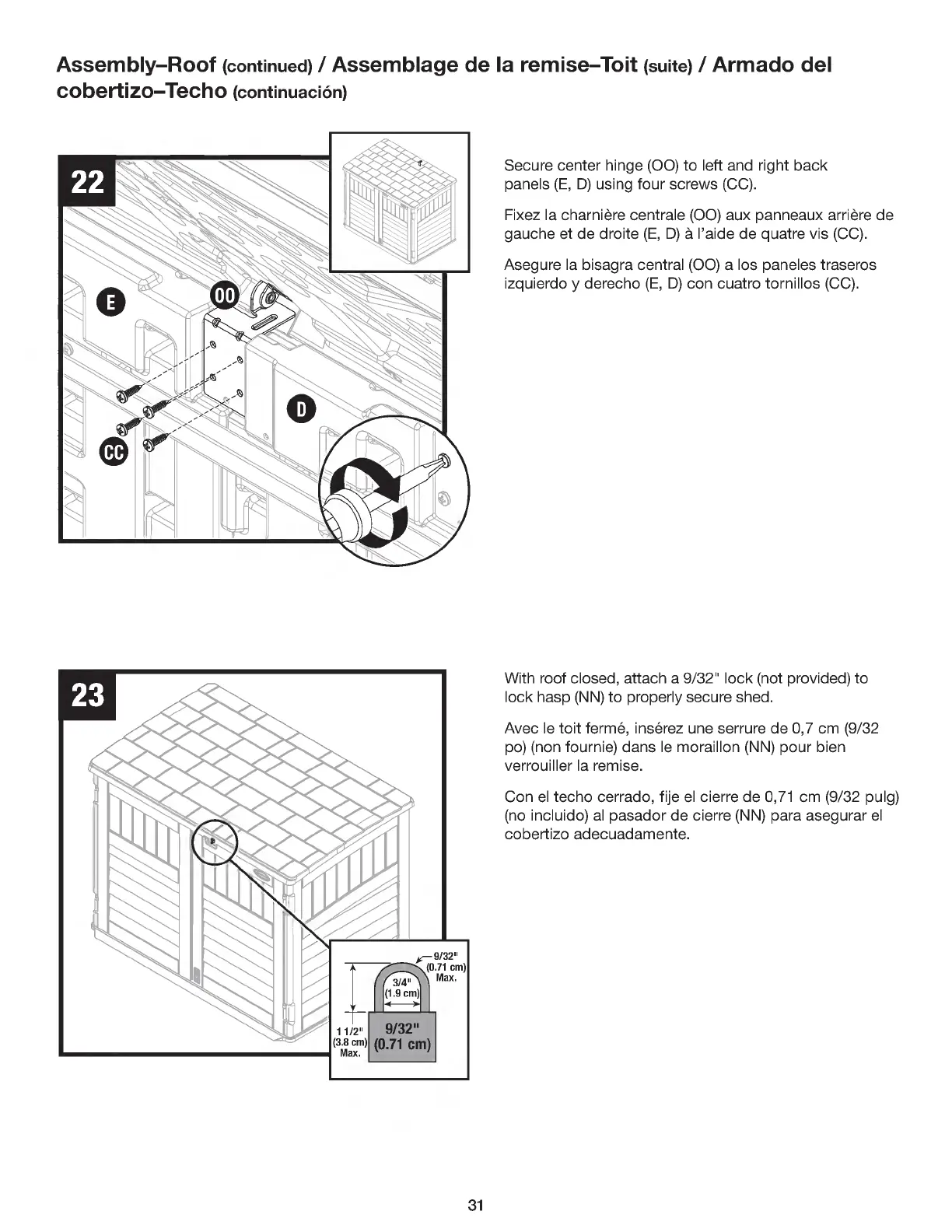

Assembly- Roof ( continued) / Assemblage de la remise - Toit ( suite) / Armado del
cobertizo- Techo ( continuación)
23
Secure center hinge ( 00) to left and right back
panels ( E, D) using four screws ( CC).
Fixez la charnière centrale ( 00) aux panneaux arrière de
gauche et de droite ( E, D) à l'aide de quatre vis ( CC).
Asegure la bisagra central ( 00) a los paneles traseros
izquierdo y derecho ( E, D) con cuatro tornillos ( CC).
With roof closed, attach a 9/32" lock ( not provided) to
lock hasp ( NN) to properly secure shed.
Avec le toit fermé, insérez une serrure de 0,7 cm (9/32
po) ( non fournie) dans le moraillon ( NN) pour bien
verrouiller la remise.
Con el techo cerrado, fije el cierre de 0,71 cm ( 9/32 pulg)
(no incluido) al pasador de cierre ( NN) para asegurar el
cobertizo adecuadamente.
e— 9/32"
"0.71 cm)
Max.
r ' 1.9 cm)
1 1 2"
(3.8 cm)
Max.
9/32"
(0.71 cm)
31
