Sunjoy Florence - Page 10

3
Crochet
P
1
Plaque
Q
4
Toiture
R
1
Toiture Supérieure
S
1
Mur
T
1
Moustiquaire
U
1
Sachet de Quincaillerie pour la 1
ère
étape
AA
Boulon 1/4”-20*0.6
32 Pieces
BB
Rondelle Plate 1/4”-20
40 Pieces
CC
Boulon 1/4”-20*0.6
8 Pieces
W
Clé 1/4”-20
1 Pièce

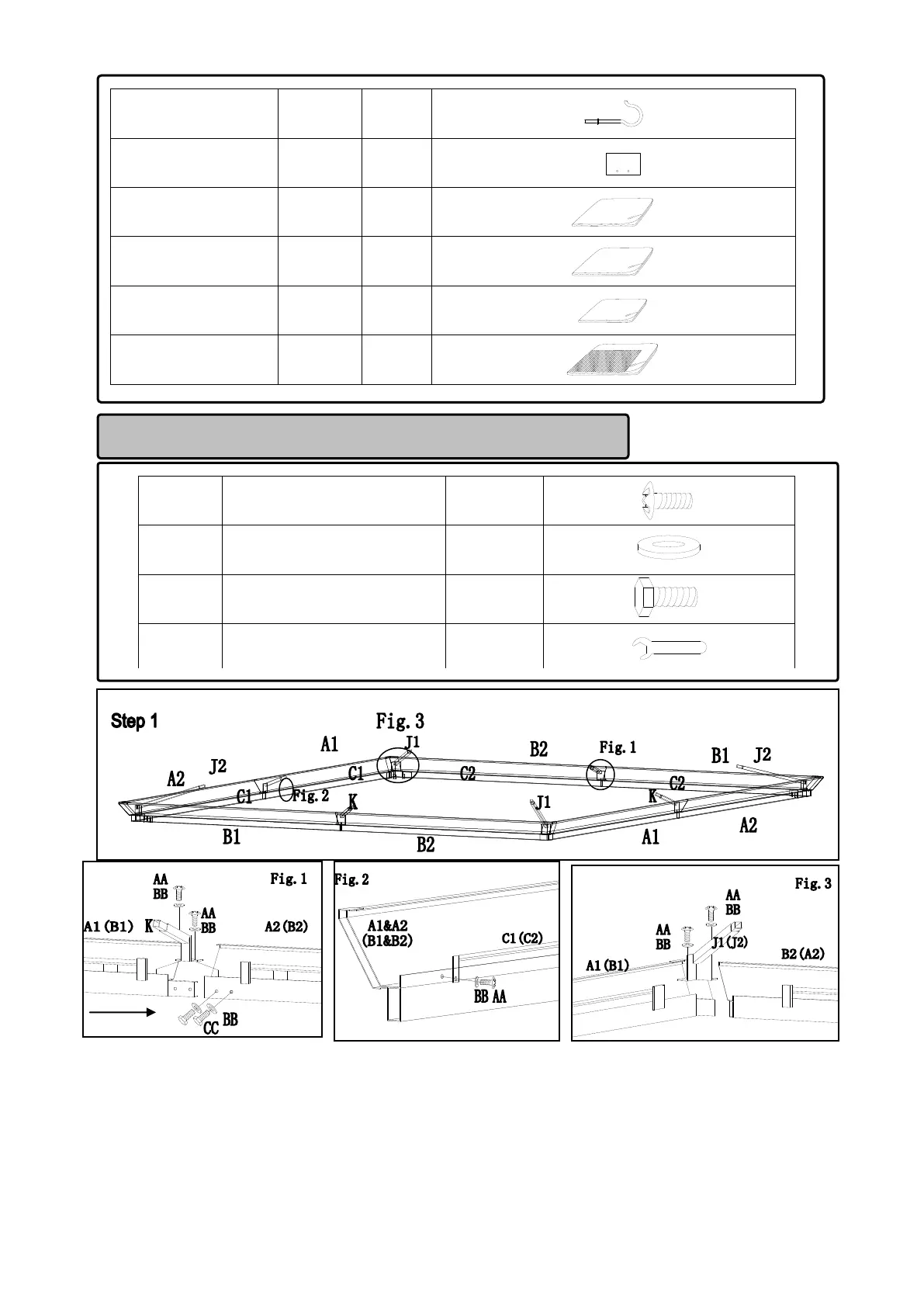

Fig.1: Introduisez les Poutres A1 (B1) dans les Poutres A2 (B2), et fixez-les avec Boulon (CC) et Rondelle
Plate (BB). Fixez les Raccord (K) aux poutres avec Boulon (AA) et Rondelle Plate (BB)
Fig.2: Avec Boulon (AA) et Rondelle Plate (BB), fixez les Tuyaux à Moustiquaire (C1 &C2) aux Poutres
Longues (A1&A2) et aux Poutres Courtes (B1 &B2).
Fig.3: Introduisez une extrémité de la Poutre A1(B1) dans l’autre Poutre B2(A2), et fixez la Connexion de
Barre J1(J2) au coin de la poutre avec Boulon (AA) et Rondelle Plate (BB).
