4
BB
Rondelle Plate 1/4”-20
16 Pièces
CC
Boulon 1/4”-20*0.6
16 Pièces

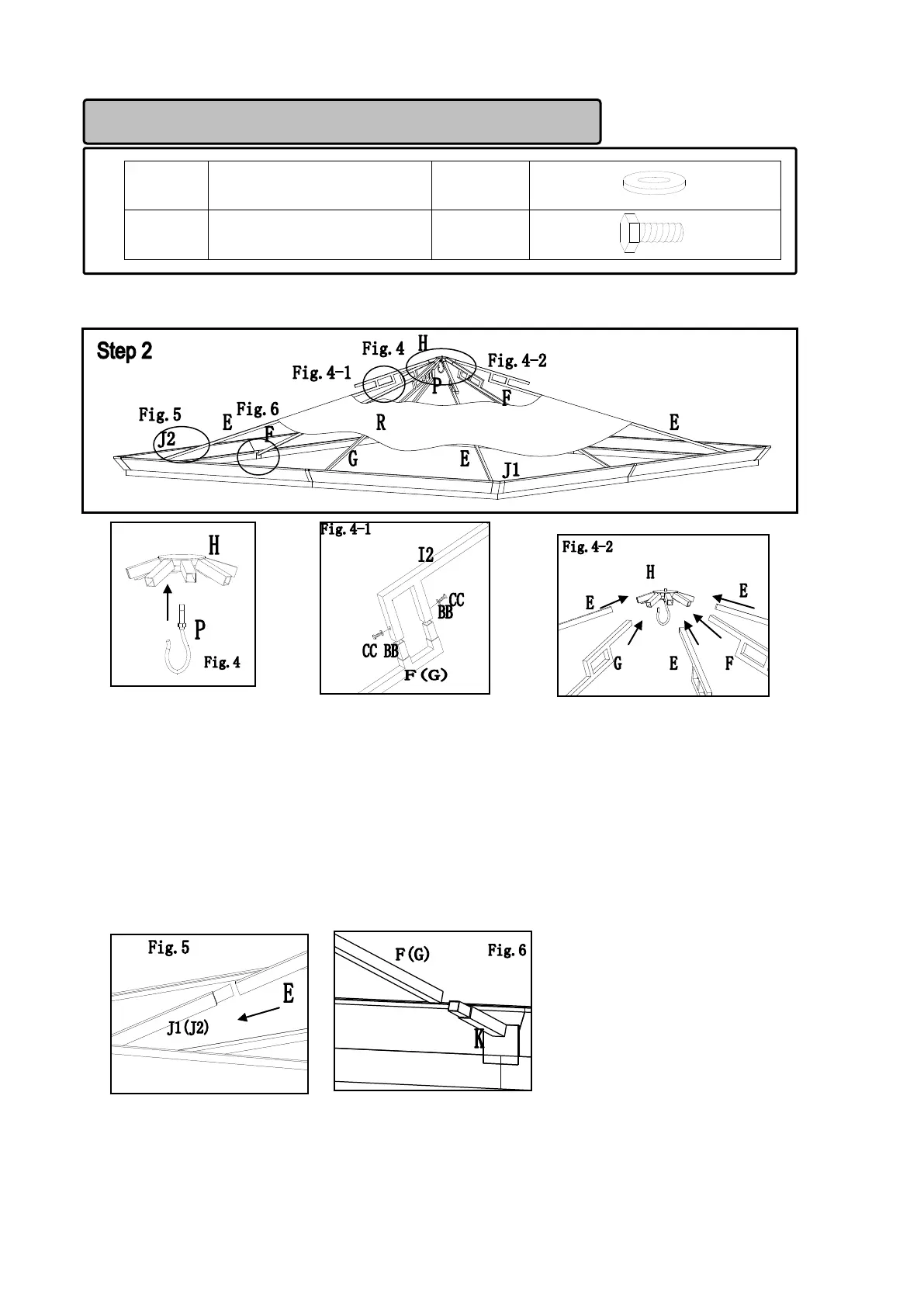

Fig.4: Vissez le Crochet (P) dans la Connexion de la Cime (H).
Fig.4-1: Introduisez les Connexions de Barre (I2 ) aux Barres du Toit (F&G) et fixez-les avec
Boulon (CC) et Rondelle Plate (BB). Assemblez Connexion de Barre (I1) aux La Barre du Toit (E)
de la même façon.
Fig.4-2: Introduisez les Barres du toit (E, F, G) à travers l’ouverture du toit (R) et dans la Connexion
dut Toit (H).
Fig.5: Introduisez l’autre extrémité
de la Barre du Toit (E) à la
Connexion de la Barre (J1&J2).
Fig.6: Introduises l’autre extrémité
de la Barre du Toit F (G) à la
Raccord (K).
Sachet de Quincaillerie pour la 2
ème
étape
