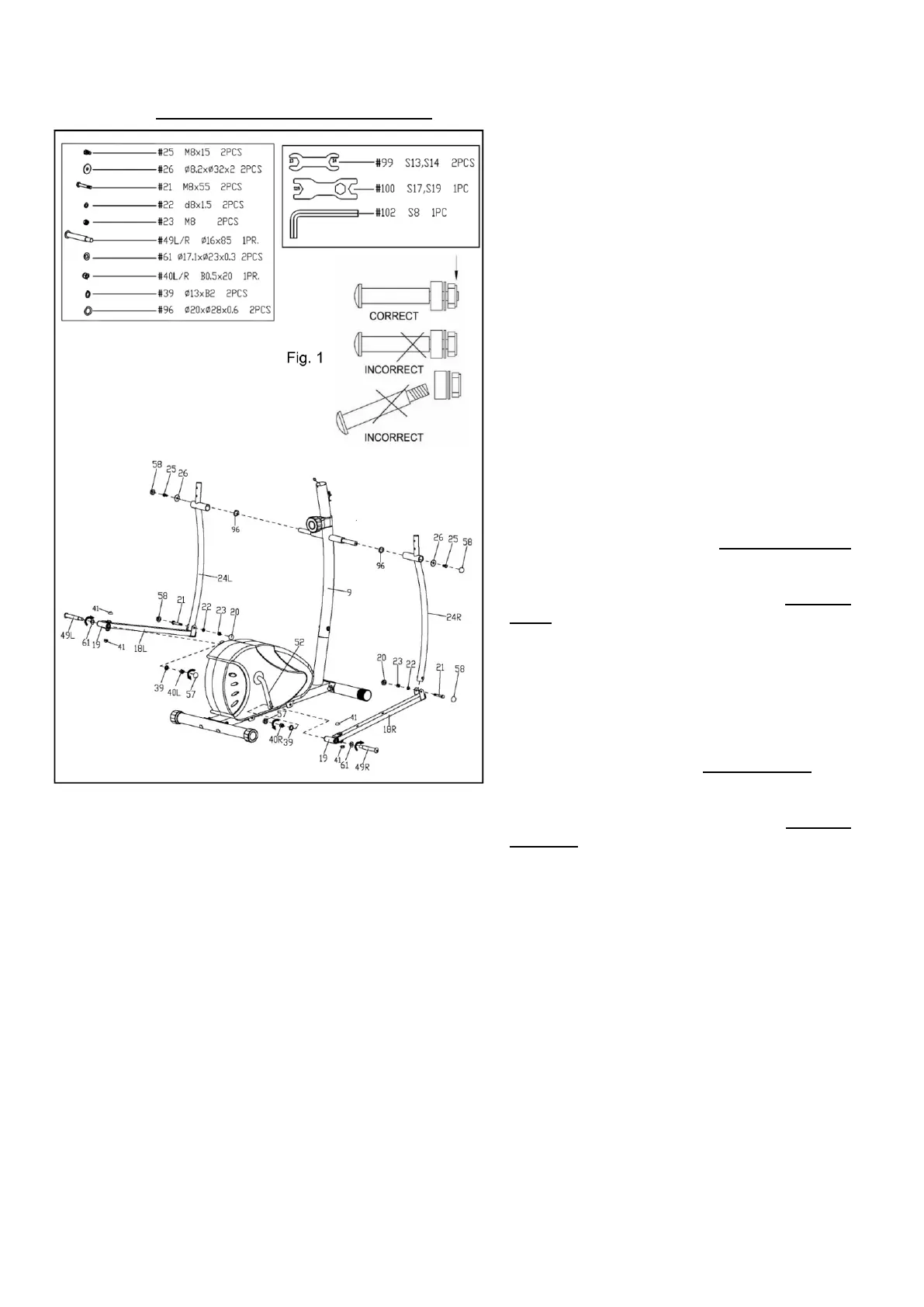

FASE 3:
Rimuovere le 2 Rondelle a Onda (n. 96), i 2
Bulloni Esagonali (n. 25) e le 2 Rondelle
Piatte (n. 26) dall'asse lungo del Palo del
Manubrio (n. 9) con la 2 Chiavi (n. 99).
Fissare 2 Rondella a Onda (n. 96) sui due lati
dell'asse lungo del Palo del Manubrio (n. 9).
Fissare quindi le 2 Barre Oscillanti (n. 24L/R)
all'asse lungo del Palo del Manubrio (n. 9)
con le 2 Rondelle a Onda (n. 96), i 2 Bulloni
Esagonali (n. 25) e le 2 Rondelle Piatte (n.
26) appena rimossi con la 2 Chiavi (n. 99).
NOTA: non serrare completamente in questo
momento.
Fissare il Giunto di Collegamento (n. 19) sul
Tubo di Supporto del Pedale Sinistro (n. 18L)
al lato sinistro della Braccio a Manovella (n.
52) con 1 Bullone a Cerniera Sinistro (n. 49L),
1 Rondella a Onda (n. 61). Serrare il Bullone
a Cerniera Sinistro (n. 49L) in senso antiorario
il più possibile con la mano. Fissare serrando 1
Rondella a Molla (n. 39) e 1 Dado in Nylon
Sinistro (n. 40L) di colore NERO in senso
orario. Quindi utilizzare la Chiave (n. 102) e la
Chiave (n. 100) per serrare saldamente.
Fissare il Giunto di Collegamento (n. 19) sul
Tubo di Supporto del Pedale Destro (n. 18R)
al lato destro della Braccio a Manovella (n. 52)
con 1 Bullone a Cerniera Destro (n. 49R) e 1
Rondella a Onda (n. 61). Serrare il Bullone a
Cerniera Destro (n. 49R) in senso orario il più
possibile con la mano. Fissare serrando 1
Rondella a Molla (n. 39) e 1 Dado in Nylon
Destro (n. 40R) di colore BIANCO in senso
antiorario. Quindi utilizzare la Chiave (n. 102) e
la Chiave (n. 100) per serrare saldamente.
NOTA: Non serrare completamente in questo momento. Fissare correttamente i Bulloni a Cerniera (n. 49L/R)
come indicato nella Fig. 1. Se il Bulloni a Cerniera (n. 49L/R) è collegato al Braccio a Manovella (n. 52) in
modo obliquo, si possono verificare danni alla filettatura della cerniera e al braccio della pedivella. il Bulloni a
Cerniera (n. 49L/R) è etichettato L per SINISTRA e R per DESTRA. Il Bulloni a Cerniera (n. 49L/R) deve
penetrare completamente nell'anello di nylon del Dadi in Nylon (n. 40L/R). Questo garantirà la stabilità e la
durata del vostro trainer ellittico.
Rimuovere i 2 Bulloni Esagonali (n. 21), le 2 Rondelle Piatte (n. 22) e i 2 Dadi in Nylon (n. 23) dai 2 Tubi di
Supporto del Pedali (n. 18L/R) con la 2 Chiavi (n. 99). Fissare quindi le 2 Barre Oscillanti (n. 24L/R) ai 2 Tubi
di Supporto del Pedali (n. 18L/R) con i 2 Bulloni Esagonali (n. 21), le 2 Rondelle Piatte (n. 22) e i 2 Dadi in
Nylon (n. 23) appena rimossi. Serrare e fissare con la 2 Chiavi (n. 99).
NOTA: se non si riesce ad avvitare i Bulloni Esagonali (n. 21), spostare il Braccio a Manovella (n. 52) ad
un'angolazione diversa e riprovare.
Fissare ora saldamente i 2 Bulloni Esagonali (n. 25) e i 2 Dadi in Nylon (n. 40L/R). Quindi coprire con i 12
Cappucci del Dadi (n. 20 e n. 58 e n. 57 e n. 41).
