Se si riscontrano problemi in questa fase, fermarsi e leggere le istruzioni di montaggio alternative riportate
di seguito prima di continuare. Un'installazione errata può causare danni permanenti alla macchina.
Provare il seguente suggerimento alternativo per il montaggio.

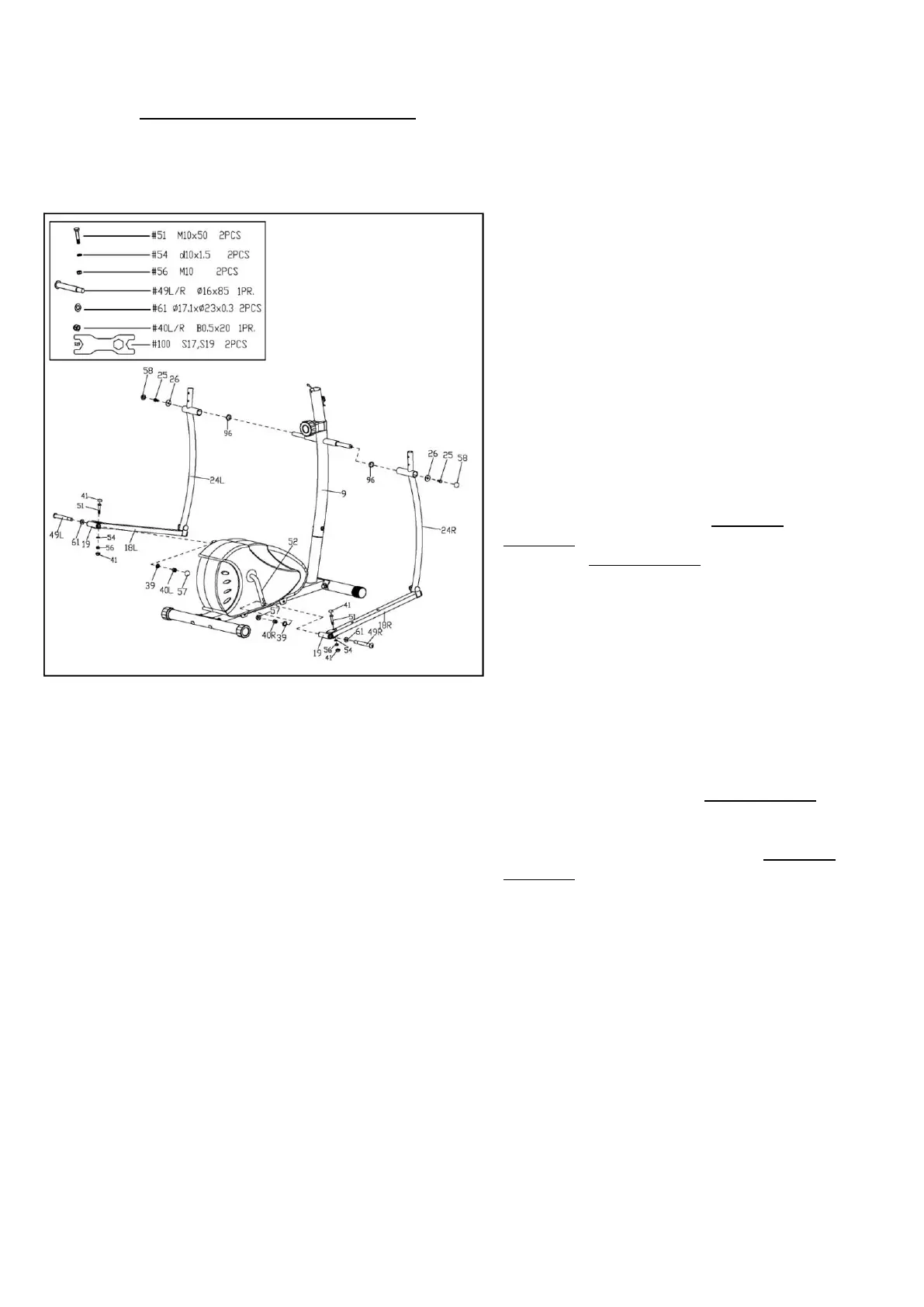

FASE A:
Scollegare il Giunti di Collegamento (n. 19)
dal Tubi di Supporto del Pedali (n. 18L/R)
rimuovendo 2 Bulloni Esagonali (n. 51), 2
Rondelle Piatte (n. 54) e 2 Dadi in Nylon
(n. 56) con 2 Chiavi (n. 100).
FASE B:
Fissare il Bullone a Cerniera Sinistro (n.
49L) attraverso 1 Rondella a Onda (n. 61) e
1 Giunto di Collegamento (n. 19), quindi
avvitarlo sul lato sinistro del Braccio a
Manovella (n. 52). Ruotare il Bullone a
Cerniera Sinistro (n. 49L) in senso
antiorario il più possibile con la mano. Fissare
stringendo in senso orario 1 Rondella a
Molla (n. 39) e 1 Dado in Nylon Sinistro (n.
40L) di colore NERO all'estremità filettata del
Bullone a Cerniera Sinistro (n. 49L).
Utilizzare quindi la Chiave (n. 102) e la
Chiave (n. 100) per serrare.
Fissare il Bullone a Cerniera Destro (n.
49R) attraverso 1 Rondella a Onda (n. 61) e
1 Giunto di Collegamento (n. 19), quindi
avvitare sul lato destro del Braccio a
Manovella (n. 52). Ruotare il Bullone a
Cerniera Destro (n. 49R) in senso orario il
più possibile con la mano. Fissare serrando 1
Rondella a Molla (n. 39) e 1 Dado in Nylon
Destro (n. 40R) di colore BIANCO in senso
antiorario all'estremità filettata del Bullone a
Cerniera Destro (n. 49R). Utilizzare quindi la
Chiave (n. 102) e la Chiave (n. 100) per
serrare.
Ora è possibile ricollegare i 2 Giunti di
Collegamento (n. 19) ai Tubi di Supporto
del Pedali (n. 18L/R) con 2 Bulloni
Esagonali (n. 51), 2 Rondelle Piatte (n. 54)
e 2 Dadi in Nylon (n. 56) che sono stati
rimossi utilizzando 2 Chiavi (n. 100).
Fissare 4 Cappucci del Dadi (n. 41) sui 2
Giunti di Collegamento (n. 19).
