MAXEON SOLAR TECHNOLOGIES, LTD.
537620 wer.I
©2024 Maxeon Solar Technologies, Ltd. Wszelkie prawa zastrzeżone. Specyfikacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia. 5
Maksymalna liczba mikroinwerterów może się róznić, Aby określić
liczbę mikroinwerterów na obwód w swoim regionie, patrz lokalne
wymagania
UWAGA! Aby ograniczyć ryzyko pożaru,
urządzenia należy podłączać tylko do lokalnego
obwodu z maksymalnym zabezpieczeniem
nadprądowym 20 A,
Poniżej przedstawiono główne etapy instalacji:
1. Zainstalować parę złączy podłączanych w terenie,
opcjonalnie skrzynkę przyłączeniową
2. Rozłożyć kabel Q Enphase
Dla każdego modułu:
3, Ustawić moduł AC i wysunąć mikroinwerter
4, Podłączyć mikroinwertery do złącza kabla Q
5, Zainstalować moduły AC
6, Poprowadzić kabel Q do ramy modułu i szyny
Dla każdego rzędu:
7. Utworzyć plan instalacji
8. Zakończyć kabel Q przy ostatnim mikroinwerterze
9. Podłączyć do skrzynki przyłączeniowej
10. Uruchomić system

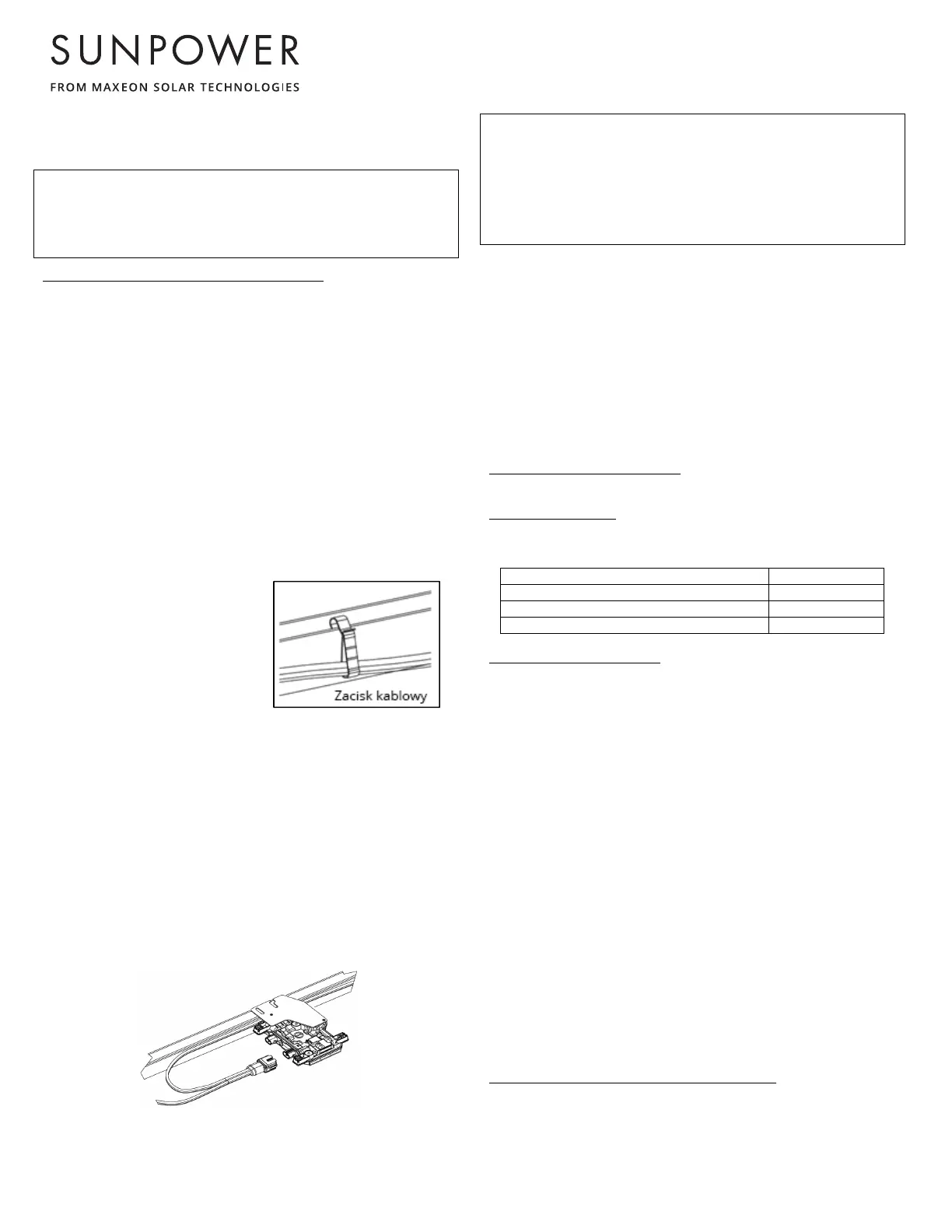

4,3 Zarządzanie okablowaniem
Do przymocowania kabla AC do stelaża należy użyć zacisków
kablowych lub opasek zaciskowych, Kabel musi być odpowiednio
podtrzymywany, aby uniknąć jego
nadmiernego zwisania, zgodnie z
lokalnymi wymaganiami,
W przypadku modułów
Performance 3 AC należy uważać,
aby nie odłączyć kabla DC
zamontowanego fabrycznie w
specjalnych uchwyceniach
kablowych,
Pozostałą długość kabla należy zwinąć tak, aby nie dotykał dachu,
Nie należy tworzyć pętli o średnicy poniżej 12 cm,
4,4 Podłączanie mikroinwerterów
Należy zapoznać się z głównymi krokami instalacji opisanymi w
rozdziale 4,2 i posłuchać kliknięcia:
1) gdy mikroinwertery zostaną wysunięte i
2) po zaczepieniu się wtyczek AC
Sprawdzić złącza AC przed podłączeniem; nie mogą być
uszkodzone, odkształcone ani posiadać innych wad,
Nieużywane złącza na kablu AC należy przykryć zatyczkami
uszczelniającymi Enphase, Podczas zakładania zatyczek
uszczelniających powinno być słyszalne kliknięcie,
UWAGA! Zatyczki uszczelniające należy
zainstalować na wszystkich nieużywanych
złączach AC, ponieważ po uruchomieniu systemu
będzie na nich występować napięcie, Zatyczki
uszczelniające są wymagane dla ochrony przed
wnikaniem wilgoci,
5,0 Montaż modułu
W tej części zawarto informacje o modułach AC,
Należy korzystać z
informacji właściwych dla danego typu modułu,
Ograniczona gwarancja Maxeon Solar Technologies na moduły
fotowoltaiczne odnosi się do modułów instalowanych zgodnie z
wymaganiami opisanymi w tej części dokumentu,
5,1 Wymagania dotyczące lokalizacji
Moduły AC należy instalować w miejscach, które spełniają
następujące wymagania:
Maksymalna wysokość n,p,m,: Moduły AC można instalować w
lokalizacjach znajdujących się maksymalnie 2000 metrów n,p,m,
Temperatura pracy: Moduły AC można instalować w warunkach,
które zapewnią ich działanie w ramach następującej temperatury
minimalnej i maksymalnej:
Maks, temp, pracy ogniwa +85°C
Maks, temp, pracy mikroinwertera +60°C
Maks, temp, otoczenia modułu AC +50°C
Min, temp, pracy modułu AC 40°C
Wytrzymałość konstrukcji: Moduły AC zaprojektowano tak, aby
wytrzymywały maksymalne obciążenia dodatnie (lub w górę, np,
wiatr) i ujemne (lub w dół, np, obciążenie statyczne) po
zainstalowaniu w konfiguracjach opisanych w dodatek, gdzie
podano odpowiednie lokalizacje i wartości znamionowe, Moduły AC,
zgodnie z wymaganiami normy IEC 61215, wytrzymują także
dodatnie i ujemne obciążenie 3600 Pa przy współczynniku
bezpieczeństwa 1,5,
W przypadku zainstalowania w otoczeniu, w którym występują duże
opady śniegu lub silny wiatr, należy zachować szczególną
ostrożność, wybierając taki sposób montażu, który zapewni
wystarczającą wytrzymałość konstrukcji, zgodnie z lokalnymi
przepisami,
Ważne!
Na poniższym rysunku przedstawiono miejsce instalacji
ramy modułu, zaś w tabelach zawarto dopuszczalne wartości
obciążenia dla wybranych stref, Aby skorzystać z tabel, należy
zidentyfikować dwie docelowe strefy montażu, Można wybrać
instalację w dowolnej lokalizacji, o ile punkty montażowe będą
rozmieszczone symetrycznie względem jednej osi modułu, Należy
zidentyfikować wybraną kombinację stref montażowych w tabeli, a
następnie sprawdzić odpowiednie wartości obciążenia, Uwaga:
wartości obciążenia są inne dla modułów instalowanych na szynach
w porównaniu do systemów, w których moduły są mocowane pod
ramą modułu lub bez szyny,
Dodatkowe warunki robocze za zezwoleniem:
Moduły można montować w następujących trudnych warunkach
otoczenia zgodnie z wartościami granicznymi badań określonymi
poniżej:
