MAXEON SOLAR TECHNOLOGIES, LTD.
537620 wer.I
©2024 Maxeon Solar Technologies, Ltd. Wszelkie prawa zastrzeżone. Specyfikacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia. 6
Próba odporności na korozję w warunkach mgły solnej: IEC 61701,
ostrość próby 6
Próba odporności na korozję w warunkach amoniaku: IEC 62716,
stężenie:
6667 ppm
Wykluczone warunki robocze
Niektóre warunki robocze nie są zalecane dla modułów AC firmy
SunPower, dlatego zostały wykluczone z ograniczonej gwarancji
Maxeon Solar Technologies, Modułów Maxeon nie należy instalować
w miejscach, w których mogłyby wejść w bezpośredni kontakt ze
słoną wodą lub innymi agresywnymi warunkami otoczenia,
Modułów Maxeon nie należy instalować w pobliżu palnych cieczy ani
gazów czy w miejscach z niebezpiecznymi substancjami bądź
poruszającymi się pojazdami,
W razie wątpliwości dotyczących warunków roboczych należy
skontaktować się z firmą Maxeon Solar Technologies,
5,2 Wymagania dotyczące instalacji
Moduły należy instalować w odpowiedniej orientacji, tak aby
zmaksymalizować ich wystawienie na promienie słoneczne,
Aby zapobiec wnikaniu wody do puszki przyłączeniowej (co może
stanowić zagrożenie dla bezpieczeństwa), moduły należy ustawić
tak, aby puszka przyłączeniowa znajdowała się w skrajnie górnym
położeniu, zaś
niedopuszczalny
jest montaż, w którym górna
powierzchnia jest zwrócona do dołu, Co więcej, należy zadbać, aby
orientacja modułu uniemożliwiała bezpośrednie narażenia
mikroinwertera na deszcz, promieniowanie ultrafioletowe czy inne
szkodliwe zjawiska atmosferyczne (śnieg, oblodzenie),
Warto również pamiętać, że moduły nie gwarantują
wodoszczelności, dlatego należy odpowiednio zaprojektować
system montażowy i instalację odprowadzającą dla modułów AC,
Maxeon zaleca dla zapewnienia dobrej wydajności systemu
(redukcja efektu zabrudzenia/ zbierania się wody) 5° jako
minimalny kąt nachylenia,
Wymagane są odstępy między ramami modułów i konstrukcją lub
uziemieniem, aby zapobiec uszkodzeniu przewodów i zapewnić
cyrkulację powietrza za modułem, Zalecana minimalna odległość
montażowa między modułami zainstalowanymi w dowolnym
systemie montażowym wynosi 5 mm,
Wymagane są odstępy między ramami modułów i powierzchnią
dachu, aby zapobiec uszkodzeniu przewodów i zapewnić cyrkulację
powietrza za modułem, Z tego powoduj wymagany jest odstęp co
najmniej 50 mm między ramą modułu i powierzchnią dachu,
W przypadku instalowania na dachu moduł należy zamontować
zgodnie z lokalnymi i regionalnymi regulacjami oraz zasadami
bezpieczeństwa przeciwpożarowego, W przypadku instalowania w
systemie fotowoltaicznym zintegrowanym z dachem (BIPV) moduł
należy zamontować na wodoszczelnym i ognioodpornym podłożu
przeznaczonym do takiego zastosowania,
Dla modu
łów Performance 3 AC, w celu zapewnienia lepszego
dostępu do połączeń przewodów AC do mikroinwertera, Maxeon
zaleca następującą kolejność instalacji:
• Gdy mikroinwerter znajduje się w dolnej części, zaleca się
instalację modułów od lewej do prawej,
• Gdy mikroinwerter znajduje się w górnej części, zaleca się
instalację modułów od prawej do lewej,
Systemy montażowe może instalować wyłącznie certyfikowany
specjalista lub inżynier z branży budowlanej na budynku, którego
konstrukcję formalnie zaplanowano i który spełnia wymagania dla
dodatkowego obciążenia wynikającego z instalacji modułów i
systemów montażowych,
Moduły fotowoltaiczne Maxeon AC są zatwierdzone do użytku, pod
warunkiem że nie dojdzie do naruszenia ich ram, Nie należy
usuwać ani modyfikować ramy modułu, Wykonanie dodatkowych
otworów montażowych mogłoby uszkodzić moduł i zmniejszyć
wytrzymałość ramy,
Moduły można zamontować z użyciem następujących metod:
1) Klamry lub zaciski zabezpieczające: Moduł należy
zamontować z zaciskami
umieszczonymi na dłuższych
krawędziach modułu,
Dopuszczalne zakresy podano
w punkcie 5,0 (dodatek),
Instalatorzy muszą zapewnić
odpowiednio wytrzymałe
klamry, tak aby osiągnąć
maksymalną wytrzymałość
konstrukcyjną modułów, Firma
Maxeon Solar Technologies nie
dostarcza zacisków ani
klamer, Zaciski, które mocują
górną część ramy, nie mogą
odkształcić górnego kołnierza, Zaciski muszą wywierać nacisk
współliniowo do „ścianki” ramy modułu, nie tylko górnego
kołnierza, Klamry nie powinny wywierać nadmiernego nacisku
na ramę, odkształcać górnego kołnierza ani stykać się ze
szkłem – tego rodzaju praktyki unieważnią gwarancję na moduł

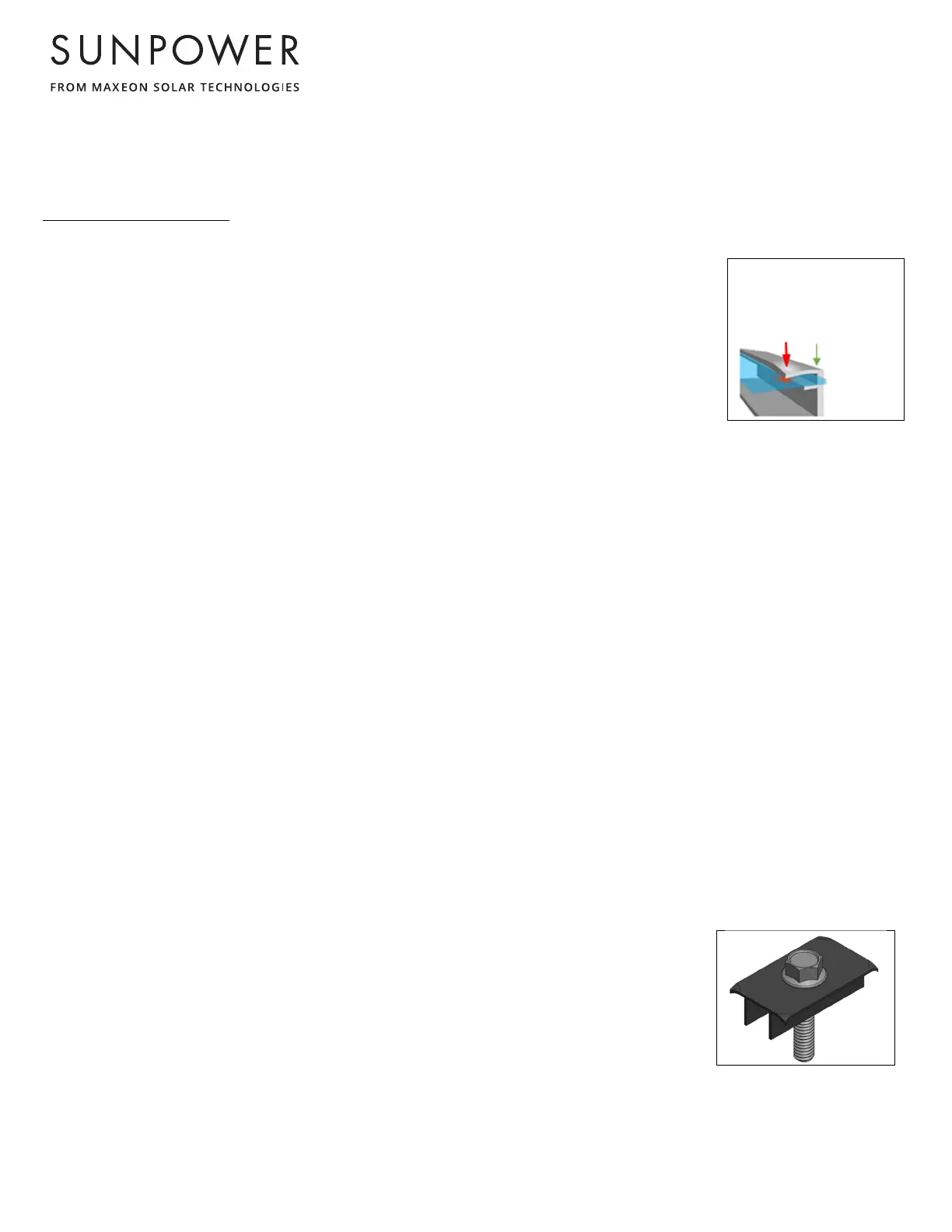

oraz powodują ryzyko uszkodzenia ramy i szkła, Rys, 1a
przedstawia miejsce występowania nacisku górnej klamry
ramy, Należy unikać zaciskania krawędzi modułu w odległości
50 mm od rogu, aby ograniczyć ryzyko odkształcenia i
pęknięcia szkła, Podczas mocowania ramy modułu moment
dociskania nie może nigdy przekroczyć 15 Nm, w przeciwnym
razie istnieje ryzyko odkształcenia ramy, Należy uż
yć
skalibrowanego klucza dynamometrycznego, Przed instalacją
systemy montażowe należy ocenić pod względem zgodności,
szczególnie w przypadku nieużywania zacisków lub klamer,
Aby uzyskać zatwierdzenie dla niestandardowych zacisków lub
klamer zabezpieczających, gdy wartości dociskania są wyższe
od podanych, należy skontaktować się z firmą Maxeon Solar
Technologies,
Minimalna szerokość klamry wynosi ≥35 mm, a dla
narożników minimalna szerokość klamry wynosi ≥50mm,
Klamry nie powinny mieć kontaktu z przednią szybą i nie
powinny one deformować ramy,
Maxeon nie zaleca ani nie aprobuje stosowania na
modułach klamer, które w ramach swojej funkcji uziemienia
posiadają elementy zębate lub pazurowate (patrz rysunek
2), które mogą, pojedynczo lub sumarycznie, spowodować
pęknięcie modułu z powodu
(i bez ograniczeń):
i, elementów uziemiających
stykające się z szybą
przednią wbudowaną w
moduł, ze względu na
położenie każdego takiego
elementu uziemiającego,
ii, kształtu, położenia lub
liczby elementów uziemienia
odkształcających górną ramę modułu; lub
iii, zbyt mocnego dokręcenia klamry podczas instalacji,
2) Montaż na krawędziach końcowych: Montaż na krawędziach
końcowych polega na zaciśnięciu modułów fotowoltaicznych w
Rysunek 2
Nacisk nie może
odkształcić
górnego
kołnierza ramy
ani spowodować
pęknięcia szkła.
Nacisk
należy
przyłożyć
liniowo
względem
ścianki
ramy.
Rys. 1a: Miejsca przyłożenia
