DODATEK: OBCIĄŻENIA I KONFIGURACJE MONTAŻOWE

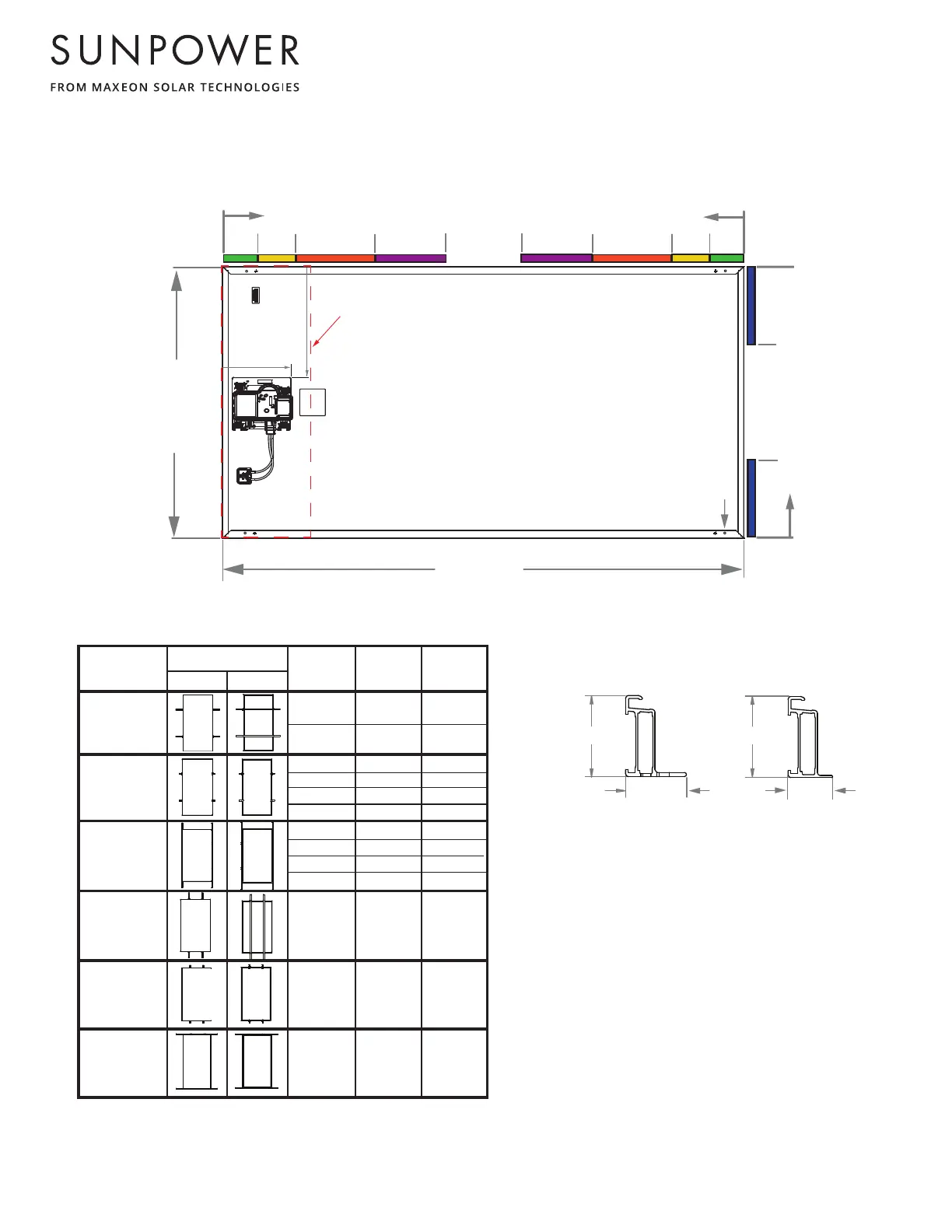

GEN 5,2 PROFIL RAMY
Panel słoneczny SunPower Maxeon 5 AC do zastosowań domowych
(SPR-MAX5-XXX-BLK-E3-AC)
BOCZNY PROFIL RAMY
32 mm
40 mm
A - Otwory uziemienia (4X Ø 4,2mm)
1017 mm
1835 mm
0
0
Tolerancje pomiarowe wynoszą +/-3 mm dla długości i szerokości modułu.
A
0
265
514
150
714
0
265
514
150
714
350
350
363.7 mm
252.8 mm
KLAMRY GÓRNE
3 Szyny nie mogą znajdować się pod Microinverterem.
5 Montaż z dolnym kołnierzem.
6 Obszar ten wskazuje położenie zacisku, a nie prowadnic.
265 - 514
514 - 714
0 - 150
150- 265
265 - 514
514 - 714
0 - 150
150- 265
265 - 514
514 - 714
0 - 350
0 - 350
0 - 350
+3600/-2400
+2400/-2400
+2400/-2400
+1600/-1600
+1600/-1600
+2400/-1600
+2400/-2400
+5400/-3600
+2400/-2400
+2400/-2400
+2400/-2400
+5400/-3600
+2400/-2400
+2400/-2400
+2400/-2550
+5400/-4050
+1600/-1600
+3600/-2400
+1600/-1600
+1600/-1600
+1600/-1600
+3600/-2400
+1600/-1600
+1600/-1600
+1600/-1700
+3600/-2700

 Obciążenie obliczeniowe uwzględnia 1,5 współczynnika bezpieczeństwa, obciążenie testowe = obciążenie
obliczeniowe x 1,5. Gwarancja na produkt pokrywa wyłącznie wartości obciążeń obliczeniowych. Obciążenia
obliczeniowe podane w tej tabeli mają pierwszeństwo przed wszystkimi innymi obciążeniami podanymi przez
innych dostawców, chyba że zostały oficjalnie zatwierdzone przez firmę Maxeon.
2 Obciążenia testowe służą jedynie celom informacyjnym, obciążenia obliczeniowe powinny być uwzględnione w
projekcie.
4 W przypadkach, gdy konieczny jest montaż mieszany (połączenie montażu na długim i krótkim boku), za
dopuszczalne obciążenie obliczeniowe należy przyjąć najniższe wartości obciążenia obliczeniowego.

Opis konfiguracji
montażu
Schemat konfiguracji montażu
Widok z przodu Widok z tyłu
Montaż na dłuższym
boku, szyny
prostopadłe do
ramy montażowej

Montaż na dłuższym
boku, wsparcie
punktowe
Montaż na dłuższym
boku, szyny
równoległe do
ramy montażowej

Montaż na krótszym
boku, szyny
prostopadłe do ramy
montażowej (Montaż
na krawędziach
końcowych)
Montaż na krótszym
boku, wsparcie
punktowe
Montaż na krótszym
boku, szyny
równoległe do ramy
montażowej
Strefa wykluczenia
mikroinwertera
KOŃCOWY PROFIL RAMY
24 mm
40 mm
Lokalizacje stref
montażowych
(Odległość od
narożnika (mm)

Obciążenie
testowe
w dół/ w górę
(Pa)

Obciążenie
obliczeniowe
w dół/ w górę
(Pa)
