MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
©2024 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor. 5

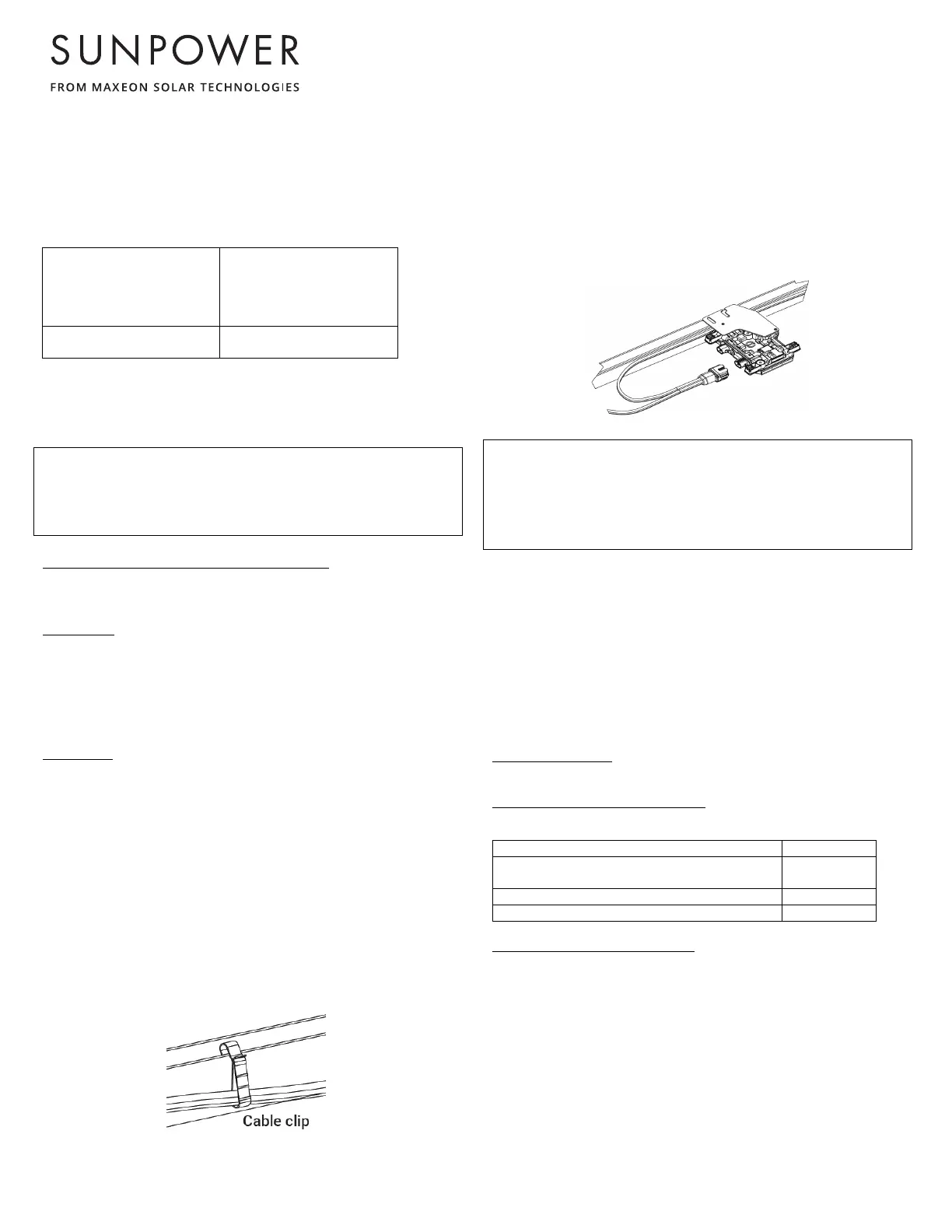

Modules AC, NE PAS DÉPASSER le nombre maximal de Modules AC
par circuit AC en dérivation.
Le nombre maximal de micro-onduleurs pouvant être installés sur
chaque circuit AC en dérivation est indiqué dans la fiche technique
du produit. Ce circuit doit être protégé contre les surintensités.
Planifier vos circuits AC en dérivation pour qu’ils respectent les
limites maximales du nombre de Modules AC avec un dispositif de
protection de 20 ampères (au maximum).
Nombre maximal* de
micro-onduleurs IQ par
circuit AC en dérivation
(240 VAC)
Région : UE
Nombre maximal* de
micro-onduleurs IQ par
circuit AC en dérivation
(230 VAC)
Région :ASIE PACIFIQUE
IQ7A ou IQ8A : 10
IQ8MC: 11
IQ7A ou IQ8A: 11
IQ8MC: 12
Reportez-vous à la réglementation locale en vigueur pour
déterminer le nombre de micro-onduleurs par dérivation dans votre
région, car ce nombre peut varier.
ATTENTION ! Pour réduire le risque d’incendie,
procédez au raccordement uniquement sur un
circuit électrique équipé d’une protection contre
les surintensités de 20 A au maximum.
Ci-dessous les principales étapes d’installation :
1. Sertir la paire de connecteurs confectionnables
(mâle/femelle) ou préparer la boîte de jonction (optionnel).
2. Mettre en place le câble Enphase Q Cable
Par module:
3. Positionner les modules AC et tirer le micro-
onduleur derrière le panneau
4. Connecter les micro-onduleurs au connecteurs Q
Cable
5. Installer les modules AC
6. Gérer le câble vis-à-vis du cadre du module et de
la structure de montage.
Par rangée:
7. Créer le plan d’installation du champ PV
8. Installer l’embout de terminaison après le dernier micro-
onduleur.
9. Connecter à la boîte de jonction.
10. Mettre sous tension
4,3 Chemin de câble :
Utilisez des serre-câbles pour attacher le câble AC à la structure de
montage. Le câble doit être soutenu pour éviter tout affaissement
excessif du câble conformément aux exigences locales.
Pour les modules AC Performance 3, veuillez ne pas déconnecter le
câble DC préassemblé en usine dans des serre-câbles spécifiques.
Mettre l’excès de câble en boucle de manière à ce que celui-ci ne soit
pas en contact avec le toit. Ne pas faire de boucle inférieure à 12 cm
de diamètre.
4,4 Raccordement des micro-onduleurs
Reportez-vous aux principales étapes d'installation définies dans la
section 4.2 et écoutez s`il y a un clic:
1) lorsque les micro-onduleurs sont tirés et
2) lorsque les connecteurs AC s'engagent
Inspecter les connecteurs AC et assurez-vous qu’ils ne soient pas
cassés, déformés ou dégradés avant leur raccordement.
Couvrir tous les connecteurs non utilisés sur le câble AC avec les
embouts Enphase « Sealing Caps ». Assurez-vous du « click » lors de
l’engagement de cet embout.
ATTENTION! Installez les embouts sur tous les
connecteurs AC non utilisés car ceux-ci seront
actifs dès que l’installation sera raccordée et
mise sous tension. Les embouts sont requis pour
protection contre l’humidité.
5,0 Montage des modules
Cette section contient des informations relatives aux Modules AC.
Veillez à utiliser les informations appropriées de votre module.
La garantie limitée SunPower pour les modules photovoltaïques est
subordonnée au montage des modules conformément aux
instructions décrites dans la présente section.
5,1 Considérations relatives au site
Le Module AC doit être installé sur des sites répondant aux
exigences suivantes :
Altitude maximale : Les Modules AC peuvent être installés à 2000m
au dessus du niveau de la mer.
Température de fonctionnement : les Modules AC doivent être
installés dans des environnements permettant un fonctionnement
dans les plages de températures suivantes :
Temp. de fonctionnement maxi des cellules +85 °C
Temp. de fonctionnement maxi du micro-
onduleur
+60 °C
Temp. ambiante maxi du Module AC +50 °C
Temp. de fonctionnement mini du Module AC −40 °C
Tenue à la charge de Pression : Les Modules AC sont conçus pour
supporter une charge de pression maximale positive (ou
ascendante, par exemple le vent) et négative (ou descendante, par
exemple la charge statique neige) lorsqu’ils sont installés dans les
configurations décrites dans les Annexe, portant sur les charges
admissibles selon les plages de fixation. Les Modules AC ont
également été évalués par rapport à la norme CEI 61215 pour
supporter une charge de conception positive ou négative de
3600 Pa avec un coefficient de sécurité de 1,5.
Lorsque l’installation a lieu dans un environnement exposé à la neige
ou à des vents forts, il faut veiller particulièrement à fixer les
modules de façon à fournir une tenue à la charge suffisante tout en
respectant la réglementation locale.
