Important !
Les schémas et les tableaux suivants montrent la
position des attaches de fixation sur le cadre du module, ainsi que
les charges admissibles en fonction des plages de fixation. Pour
utiliser ces tableaux, identifiez les deux zones dans lesquelles vous
souhaitez procéder au montage. Vous pouvez mettre une attache de
fixation dans n’importe, à condition que les attaches soient
symétriques par rapport à un axe du module. Identifier la
combinaison des plages de fixation choisie dans le tableau, puis
reportez-vous à la charge admissible correspondante. Notez
également que les charges admissibles sont différentes quand les
modules sont installés sur des rails support ou sans rail support, ou
directement fixés sous le cadre (avec des vis).
Autres conditions d’Environnements autorisées :
Les modules peuvent être installés dans les environnements
agressifs
suivants en respectant les limites indiquées ci‐dessous :
Corrosion due à un environnement salin selon la norme CEI 61701
(Sévérité 6)
Corrosion due à un environnement d’ammoniac : CEI 62716
Concentration jusqu’à 6,667ppm
Conditions d’environnements exclues
Certains environnements d’exploitation ne sont pas recommandés
pour les modules SunPower AC, et sont exclus de la garantie des
modules SunPower correspondante.
Aucun module Maxeon ne doit être monté sur un site où il peut être
exposé à un contact direct avec l’eau salée ou tout autre
environnement agressif.
Les modules SunPower AC ne doivent pas être installés à proximité
de liquides ou gaz inflammables, de matériaux à risques ou sur tout
type de véhicule.
Veuillez contacter Maxeon Solar Technologies si vous avez des
questions relatives à l’environnement d’exploitation.
5,2 Configurations d’installation
Les modules doivent être installés à l’orientation appropriée afin
d’optimiser l’exposition au rayonnement solaire.
Pour éviter que l’eau pénètre dans la boîte de jonction, ce qui
pourrait constituer un risque pour la sécurité, les modules devraient
être orientés de telle sorte que la boîte de jonction soit en haut. De
plus, assurez-vous que l’orientation du module empêche une
exposition directe du micro-onduleur à la pluie, aux UV et aux autres
évènements météorologiques néfastes (glace/neige).
Nous rappelons aussi que l’étanchéité n’est pas assurée par les
modules mais par le système d’intégration et que l’évacuation des
eaux doit être bien conçue pour les Modules AC. Maxeon
recommande pour une bonne performance du système (réduction de
l'effet de salissure / accumulation d'eau) un angle d'inclinaison
minimum de 5 °.
Il est nécessaire de prévoir un espace entre le cadre du module et la
structure de montage pour éviter l’endommagement des câbles,
ainsi que pour permettre la circulation de l’air à l’arrière du module.
Lors de l’installation des modules, un espace minimum de 5 mm entre
les modules est recommandé.
Un espace minimum de 50 mm doit être respecté entre le cadre du
module et la surface du toit.
Lors de l’installation en toiture, le module doit être installé
conformément aux réglementations applicables pour les
constructions et la sécurité incendie. Dans le cas d’un module installé
dans un système photovoltaïque intégré à la toiture (BIPV), celui‐ci
doit être installé au‐dessus d’une membrane étanche et ayant un
classement au feu conforme pour cette application.
Pour les modules Performance 3 AC, afin de fournir un meilleur accès
de connexion pour les câbles AC dans le micro-onduleur, Maxeon
recommande la séquence d'installation suivante:
• Lorsque le micro-onduleur est en position dans la moitié
inférieure, il est recommandé d'installer les modules de
gauche à droite
• Lorsque le micro-onduleur est en position dans la moitié
supérieure, il est recommandé d'installer les modules de
droite à gauche
Les systèmes d’intégration des modules doivent être installés
seulement sur des bâtiments qui ont été formellement validés pour
leur intégrité structurelle, et qui ont été considérés comme capables
de supporter la charge pondérée additionnelle des modules et des
systèmes d’intégration, par un spécialiste ou un ingénieur bâtiments
certifié.
Les modules SunPower AC ne sont certifiés aptes au service que
lorsque leurs cadres d’origine sont entièrement intacts. Ne pas
retirer, ni modifier le cadre d’un module. Percer des trous de fixation
supplémentaires peut endommager le module et réduire la
résistance du cadre, et n’est donc pas autorisé.
Les modules peuvent être installés seulement avec les méthodes
suivantes :
1) Attaches ou brides de serrage : Monter le module en installant
les brides sur les côtés longs du module. Se reporter aux plages
admissibles à la section 5.0
(Annexe). Les installateurs
doivent s’assurer que les
attaches ou brides de serrage
sont suffisamment solides
pour résister à la pression
maximale à laquelle le
module peut être soumis. Les
brides et attaches de serrage
ne sont pas fournies par
SunPower. Les brides qui
maintiennent le haut du cadre
ne doivent pas déformer son rebord supérieur. La bride doit
appliquer une force dans l’alignement du « mur » du cadre du
panneau et non seulement sur le rebord supérieur. Les brides ou
les procédures d’installation qui exercent une force excessive
sur le rebord supérieur vont déformer le cadre, annuler la

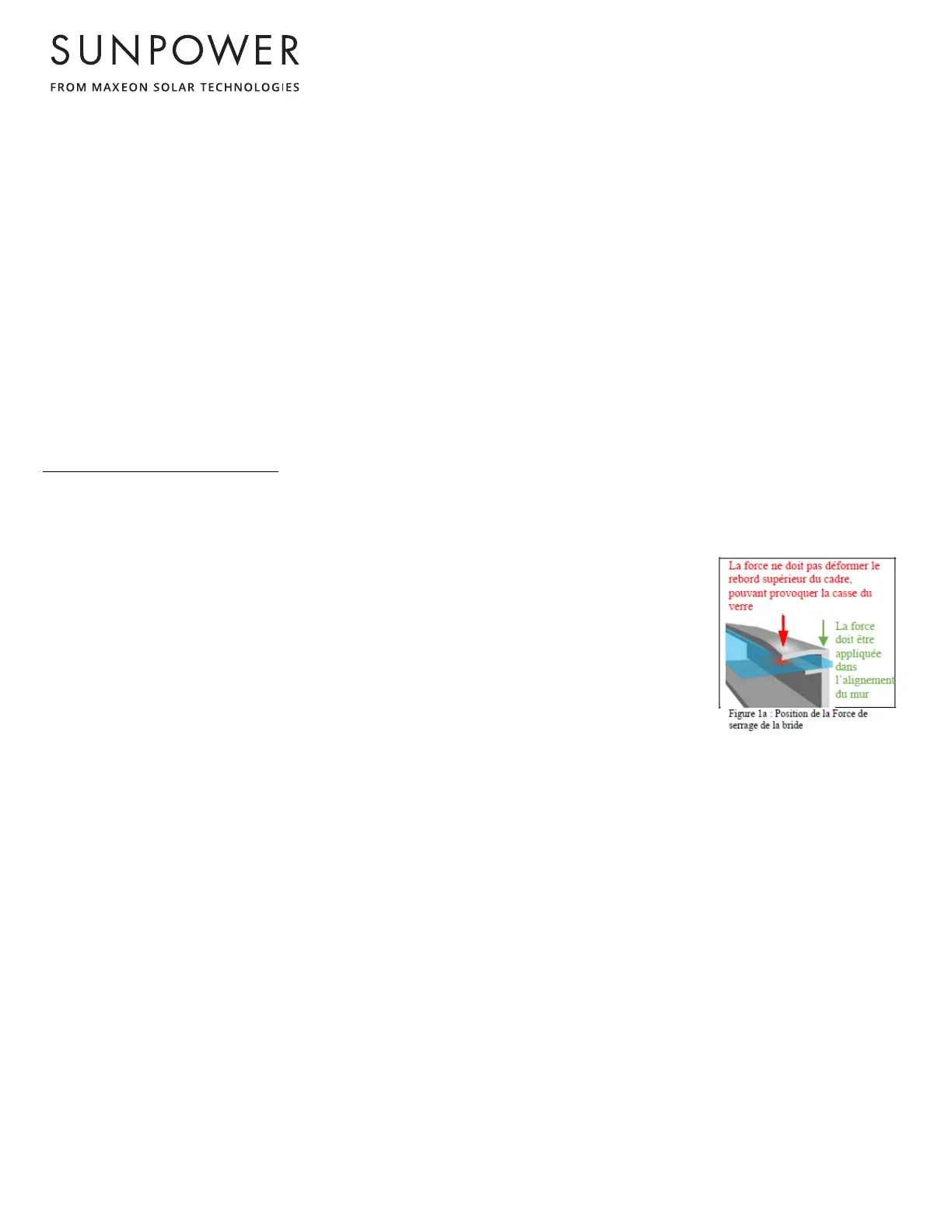

garantie et risquent de briser le verre. La Figure 1a illustre la
position de la force à appliquer par la bride sur la partie
supérieure du cadre. Ne pas positionner la bride à moins de 50
mm du coin du panneau pour éviter le risque de déformer le
rebord supérieur du cadre et de casser le verre Le couple de
serrage des brides ne doit pas dépasser 15 N.m pour réduire les
risques de déformation du cadre. Le système de montage doit
être évalué pour sa compatibilité avec les panneaux avant toute
installation, tout particulièrement quand le système n’utilise pas
de brides ou d’attaches de serrage. Veuillez contacter Maxeon
Solar Technologies pour valider l’utilisation d’attaches ou de
brides de serrage non conventionnelles avec des valeurs de
couple de serrage supérieures aux valeurs mentionnées ci-
dessus.
L'allocation minimale de la largeur des pinces est ≥35mm, et
pour les pinces d'angle, la largeur minimale des pinces est :
≥50mm. Les pinces ne doivent pas être en contact avec le verre
frontal et les pinces ne doivent pas déformer le cadre.
