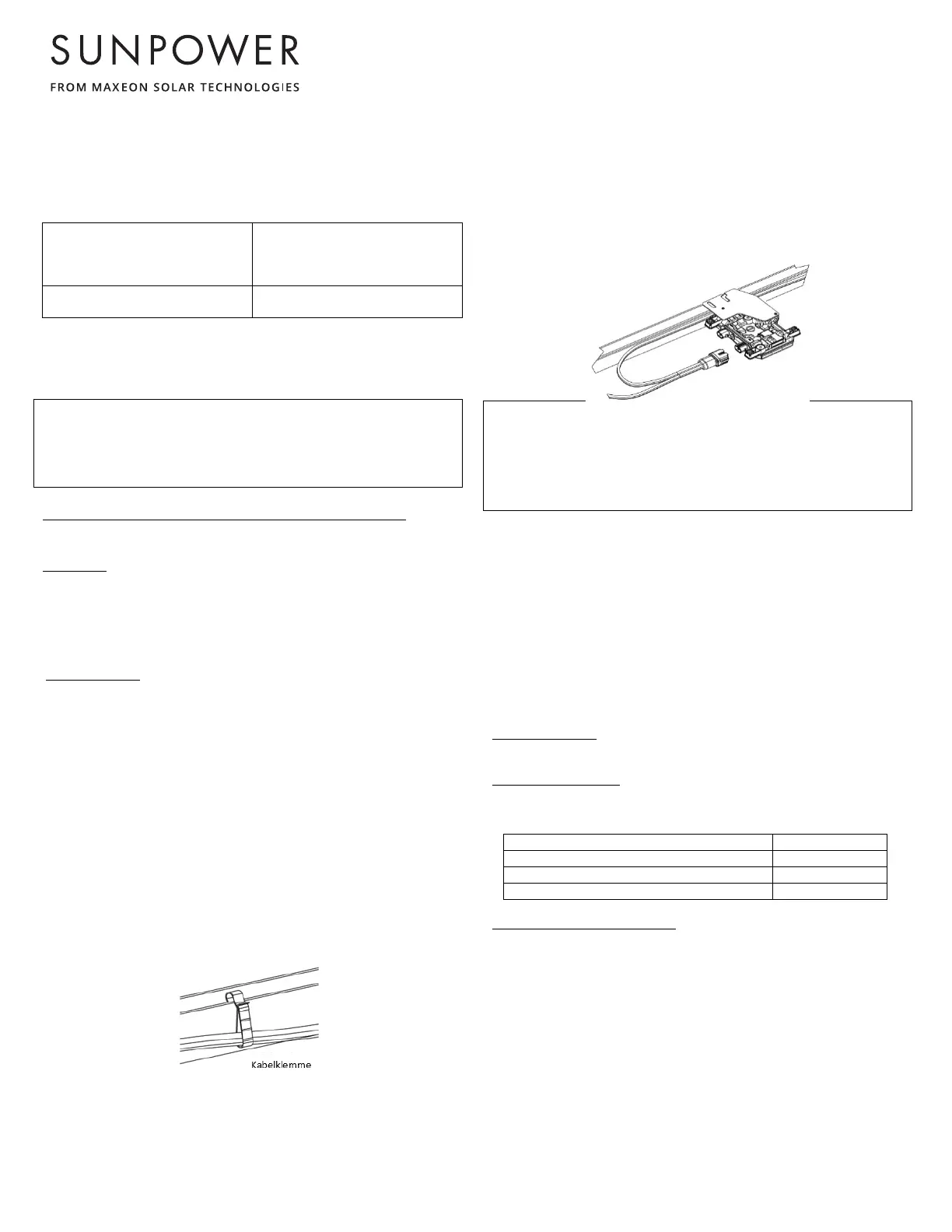

MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
©2024 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor. 5
Sie bitte dem Datenblatt des Mikro-Inverters, Dieser Schaltkreis
muss einen Überstromschutz haben, Planen Sie Ihre Wechselstrom-
Nebenstromkreise so, dass die folgenden Grenzwerte für die
maximale Anzahl an AC-Modulen pro Schaltkreis eingehalten
werden, wenn sie mit einer Überstrom-Schutzeinrichtung mit 20 A
(maximal) geschützt werden,
Maximal* IQ Micros pro
Wechselstrom-
Nebenstromkreis (240 VAC)
Region: EU
Maximal* IQ Micros pro
Wechselstrom-
Nebenstromkreis (230 VAC)
Region: APAC
IQ7A oder IQ8A: 10
IQ8MC: 11
IQ7A or IQ8A: 11
IQ8MC: 12
Die Grenzwerte können variieren, Die Anzahl der Mikro-
Wechselrichter pro Nebenstromkreis muss gemäß den örtlichen
Vorschriften gewählt werden,
WARNUNG! Um die Brandgefahr zu verringern,
darf der Anschluss nur an einen Schaltkreis mit
einem Nebenstromkreis-Überstromschutz bis
höchstens 20 A erfolgen,
Nachfolgend finden Sie die wichtigsten Installationsschritte:
1. Steckverbinderpaar (optional Anschlussdose) installieren
2. Enphase Q-Cable (AC-Kabel) positionieren
Pro Modul:
3. AC-Modul positionieren und Mikro-WR „herausziehen“
4. Mikrowechselrichter an den Q-Cable-Stecker
anschließen
5. Q-Cable-Management an Modulrahmen und
Gestellsystem
6. AC-Modul installieren
Pro Modulreihe:
7. Installationsplan erstellen und aktualisieren
8. Q-Cable nach dem letzten Mikro-WR mittels Q-Term
terminieren
9. Verlängerungskabel zur Unterverteilung anschließen
10. Anlage unter Spannung setzen
4,3 Kabelmanagement:
Verwenden Sie zur Befestigung des AC-Kabels am Gestell
Kabelschellen oder Kabelbinder, Das Kabel muss gestützt werden,
um einen unzulässigen Kabelhang gemäß den örtlichen
Anforderungen zu vermeiden,
Achten Sie bei den Performance 3 AC-Modulen darauf, dass Sie die
mit speziellen Kabelverbindern werkseitig vormontierte DC-Leitung
nicht abziehen,
Wickeln Sie überschüssige Kabel auf, damit diese nicht mit dem
Dach in Berührung kommen, Die Wicklung muss einen Durchmesser
von mindestens 12 cm haben,
4,4 Anschluss des Mikro-Wechselrichters
Beachten Sie die in Abschnitt 4,2 definierten
Hauptinstallationsschritte und achten Sie auf ein Klickgeräusch:
1) wenn die Mikrowechselrichter herausgezogen werden und
2) wenn die AC-Stecker einrasten
Stellen Sie vor dem Anschluss sicher, dass die AC-Anschlüsse nicht
beschädigt, verformt oder anderweitig fehlerhaft sind,
Decken Sie nicht genutzte Anschlüsse des AC-Kabels mit Enphase-
Abdichtkappen ab, Die Abdichtkappen müssen hörbar einrasten,
WARNUNG! Setzen Sie die Abdichtkappen auf
alle nicht genutzten Anschlüsse, da diese
Anschlüsse Spannung führen, wenn Strom im
System anliegt, Die Abdichtkappen schützen vor
dem Eindringen von Feuchtigkeit,
5,0 Modulmontage
Dieser Abschnitt enthält Informationen zu AC-Modulen,
Vergewissern Sie sich, dass Sie die korrekten Informationen für
Ihren Modultyp verwenden,
Für die beschränkte PV-Modul-Garantie von Maxeon Solar
Technologies müssen die in diesem Abschnitt beschriebenen
Anforderungen bei der Modulmontage erfüllt sein,
5,1 Überlegungen zum Standort
AC-Module dürfen nur an Standorten installiert werden, die die
folgenden Anforderungen erfüllen:
Maximale Höhe: AC-Module können in einer Höhe von bis zu 2000 m
Über dem Meeresspiegel,
Betriebstemperatur: AC-Module müssen in Umgebungen installiert
werden, in denen ein Betrieb innerhalb des folgenden Bereichs für
Höchst- und Tiefsttemperaturen gewährleistet werden kann:
Zelle – max, Betriebstemperatur +85 °C
Mikro-WR – max, Betriebstemperatur +60 °C
AC-Modul – max, Umgebungstemperatur +50 °C
AC-Modul – mind, Umgebungstemperatur -40 °C
Festigkeit der Konstruktion: Die AC-Module sind so konstruiert,
dass sie einem maximalen positiven oder negativen
Auslegungsdruck standhalten, wenn sie gemäß der
Montagekonfigurationen in Anhang installiert wurden, Der maximale
positive Auslegungsdruck gilt für eine nach oben gerichtete Last
(z, B, Wind), der negative für nach unten gerichtete Lasten (z, B, eine
statische Belastung oder Traglast), In diesen Tabellen finden Sie
weitere Angaben zur Tragfähigkeit und zu Montagestandorten, Die
AC-Module wurden gemäß IEC 61215 für eine positive oder negative
Nennlast von 3600 Pa mit einem Sicherheitsfaktor von 1,5 eingestuft,
Bei der Montage in Umgebungen mit häufigem Schneefall oder
starkem Wind müssen die Module so montiert werden, dass sie eine
ausreichende Festigkeit der Konstruktion aufweisen und trotzdem
die Anforderungen der zutreffenden VDE-Bestimmungen und DIN-
Normen erfüllen,
