MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
©2024 Maxeon Solar Technologies, Ltd. Alle Rechte vorbehalten. Wir behalten uns eine kurzfristige Änderung der in diesem Dokument aufgeführten Spezifikationen vor. 6
Wichtig!
Siehe Anhang, wo der Montagerahmen installiert werden
darf und welche Tragfähigkeit die ausgewählten Montagezonen
haben, Zur Verwendung der Tabellen müssen Sie zuerst die beiden
Montagezonen für die Installation festlegen, Sie können die Module
an jeder Position, solange die Montagepunkte symmetrisch an einer
Achse des Moduls ausgerichtet sind, Suchen Sie Ihre ausgewählte
Kombination der Montagezonen in der Tabelle und beziehen Sie sich
dann auf die entsprechende Tragfähigkeit, Beachten Sie, dass die
Tragfähigkeit für mit Schienen gestützte Module eine andere ist als
bei Systemen, bei denen Module unter dem Modulrahmen oder ohne
Schienen befestigt werden,
Zusätzlich, erlaubte Betriebsumgebungen:
Module können in den folgenden extremen
Umgebungsbedingungen installiert werden, mit Bezug auf die
Testergebnisse der hier erwähnten Zertifikate,
Salznebeltest: IEC 61701 Stufe 6 (höchste Stufe)
Ammoniak‐Korrosionsbeständigkeit: IEC 62716 getestet bis zu einer
Konzentration von 6,667 ppm
Ausgeschlossene Betriebsumgebungen und Neukonfigurationen
Bestimmte Betriebsumgebungen werden für SunPower AC-Module
nicht empfohlen, Wird dennoch in diesen Umgebungen installiert,
entfällt die beschränkte Garantie für diese Module von Maxeon Solar
Technologies, Maxeon‐Module dürfen nicht an Standorten
aufgestellt werden, an denen sie in direkten Kontakt mit Salzwasser
kommen können, Die Module dürfen nicht in der Nähe von
brennbaren Flüssigkeiten, Gasen oder an Standorten mit
Gefahrstoffen installiert werden, Auch die Montage auf sich
bewegenden Fahrzeugen ist untersagt,
Wenden Sie sich an Maxeon Solar Technologies, wenn Sie Fragen zur
Betriebsumgebung haben,
5,2 Montagehinweise
Die Module sollten so ausgerichtet sein, dass eine maximale
Sonneneinstrahlung gegeben ist,
Um zu verhindern, dass Wasser in die Anschlussdose dringt (was ein
Sicherheitsrisiko darstellt), sollten die Module so ausgerichtet sein,
dass sich die Anschlussdose in der obersten Position befindet, Sie
darf
nicht
mit der Oberseite nach unten montiert werden, Zudem
verhindert die Modulausrichtung auch, dass der Mikro-
Wechselrichter Regen, UV-Strahlen oder anderen schädlichen
Witterungsbedingungen (Eis/Schnee) direkt ausgesetzt ist,
Wir möchten Sie daran erinnern, dass die Wasserdichtigkeit nicht
durch die Module, sondern durch die Kombination von Modulen und
Montagesystem erreicht wird und dass die Entwässerung durch das
Montagesystem gewährleistet sein muss,
Maxeon empfiehlt für eine
gute Leistung des Systems (Reduzierung von
Verschmutzungseffekten/Wasseransammlungen) einen
Neigungswinkel von mindestens 5°
Der von Maxeon Solar Technologies vorgeschriebene Abstand
zwischen den Modulen, auf dem Gestell des verwendeten Daches
montiert, beträgt 5 mm zu allen Seiten,
Zwischen dem Modulrahmen und der Anschlusskonstruktion oder der
Stufe ist ein gewisser Abstand notwendig, um Beschädigungen an
der Verkabelung zu vermeiden und sicherzustellen, dass Luft hinter
dem Modul zirkulieren kann,
Zwischen dem Modulrahmen und der
Dachfläche muss ein Abstand von mindestens 50 mm vorhanden
sein,
Bei der Installation auf einem Dach muss das Modul über einer
feuerfesten Bedachung montiert werden, die für eine derartige
Anwendung ausgelegt ist, Dabei sind die örtlichen und regionalen
Gebäude‐ und Brandschutzvorschriften zu befolgen, Wird das Modul
in einer gebäudeintegrierten Anwendung (GIPV) verbaut, muss es
über einer wasserdichten und feuergeschützten Unterlage installiert
werden,
Für Performance 3 AC-Module empfiehlt Maxeon die folgende
Installationsreihenfolge, um einen besseren Zugang für den
Anschluss der AC-Kabel an den Mikrowechselrichter zu
gewährleisten:
- Wenn sich der Mikro-Wechselrichter in der unteren Hälfte befindet,
wird empfohlen, die Module von links nach rechts zu installieren,
- Wenn sich der Mikro-Wechselrichter in der oberen Hälfte befindet,
wird empfohlen, die Module von rechts nach links zu installieren,
Montagesysteme sollten nur auf oder an Gebäude installiert werden,
die formell auf strukturelle Integrität geprüft wurden, Die zusätzliche
gewichtete Belastung von den Modulen und dem Gestellsystem muss
von einem zertifizierten Baufachmann oder Ingenieur validiert
werden,
Die AC-Module sind nur mit vollständig intaktem Werkrahmen für
den Einsatz zertifiziert, Entfernen bzw, verändern Sie nicht die
Modulrahmen, Durch zusätzliche Montagebohrungen kann das
Modul beschädigt und die Rahmenstärke verringert werden,
Die Module dürfen nur mit folgenden Methoden installiert werden:
1) Druckklammern oder -klemmen: Montieren Sie das Modul
mithilfe der Klemmen an den Längsseiten des Moduls, Die
zulässigen Bereiche finden Sie in
Abschnitt 5,0 (Anhang),
Installateure müssen sicherstellen,
dass die Klemmen ausreichend
stark sind, um den maximalen
Auslegungsdruck des Moduls
zuzulassen, Klammern und
Klemmen werden nicht von
Maxeon Solar Technologies
bereitgestellt, Die obere Seite der
Klemmen sollte die oberen Kanten
des Rahmenprofil nicht
deformieren, Der Druck auf den Klemmen sollte entlang der
Längsseite des Rahmenprofils ausgeübt werden, Klemmen und
Installationsverfahren, die zu viel Druck auf die oberen
Rahmenkante ausüben, können das Modul und den Rahmen

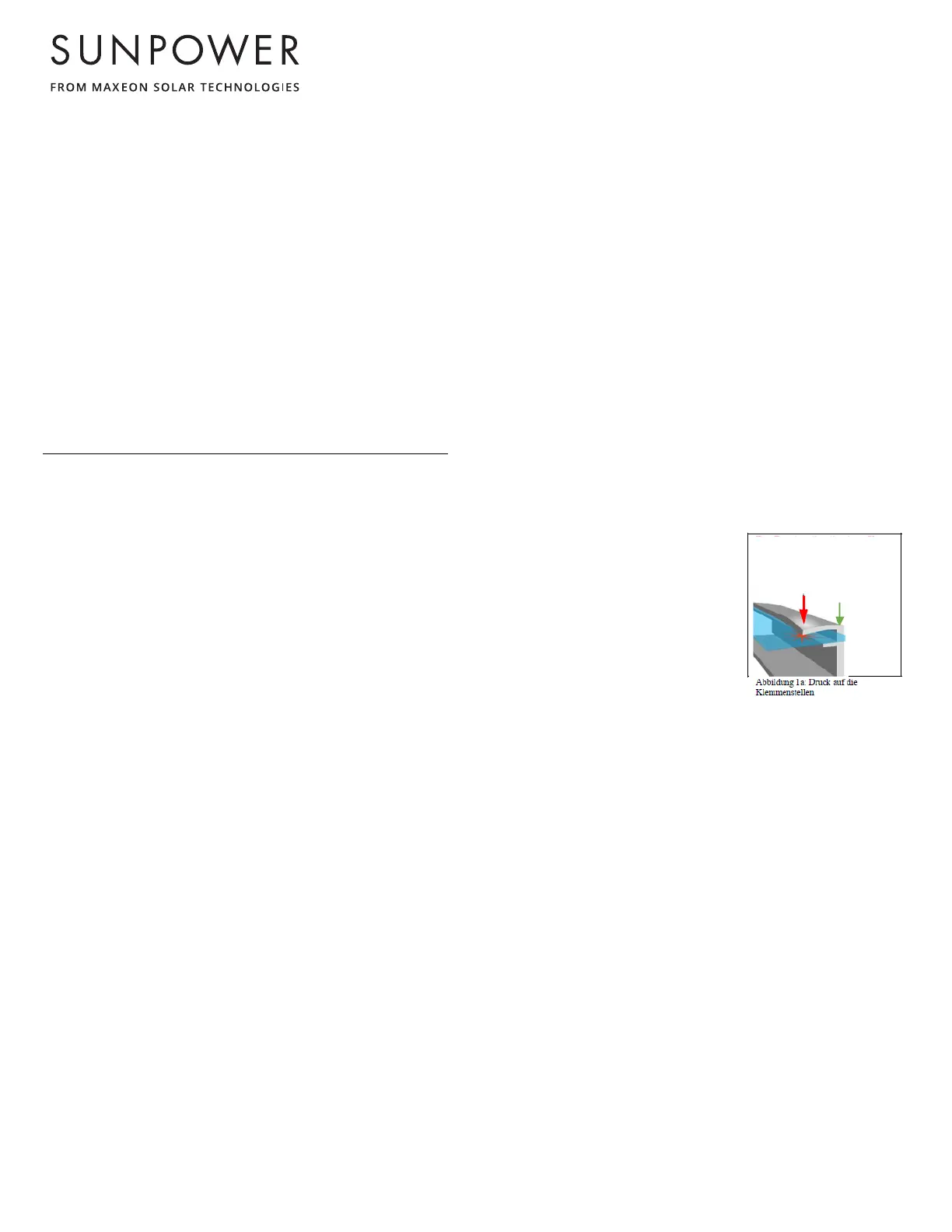

verformen, wodurch die Garantie entfallen würde, Abbildung 1a
zeigt im Detail, wie ein möglicher Schaden aussehen könnte,
Montieren Sie in den ersten 50 mm ab der Modulecke keine
Klemmen, damit es nicht zu einer Deformation oder einem
Glasbruch kommt, Der Druck beim Klemmen darf nicht höher als
15 Nm sein, um Verformungen zu vermeiden, Ein kalibrierter
Drehmomentschlüssel muss verwendet werden, Die
Kompatibilität der Montagesysteme sollte vor der Installation
geprüft werden, insbesondere wenn für das System keine
Klammern oder Klemmen verwendet werden, Wenden Sie sich
an Maxeon Solar Technologies, wenn Sie nicht standardmäßige
Druckklammern oder -klemmen verwenden möchten, bei denen
die Drehmomentwerte höher als die angegebenen sind,
Die Mindestklemmbreite beträgt ≥35 mm, bei Eckklemmungen
beträgt die Mindestklemmbreite ≥50 mm, Die Klemmen sollten
nicht mit dem Vorderglas in Berührung kommen, und die
Klemmen sollten den Rahmen nicht verformen,
Der Druck sollte die obere Kante
des Modulrahmens nicht
deformieren, ansonsten könnte
das Glas brechen.
Der Druck
sollte ent-
lang der
Rahmen-
seite aus-
geübt
werden.
