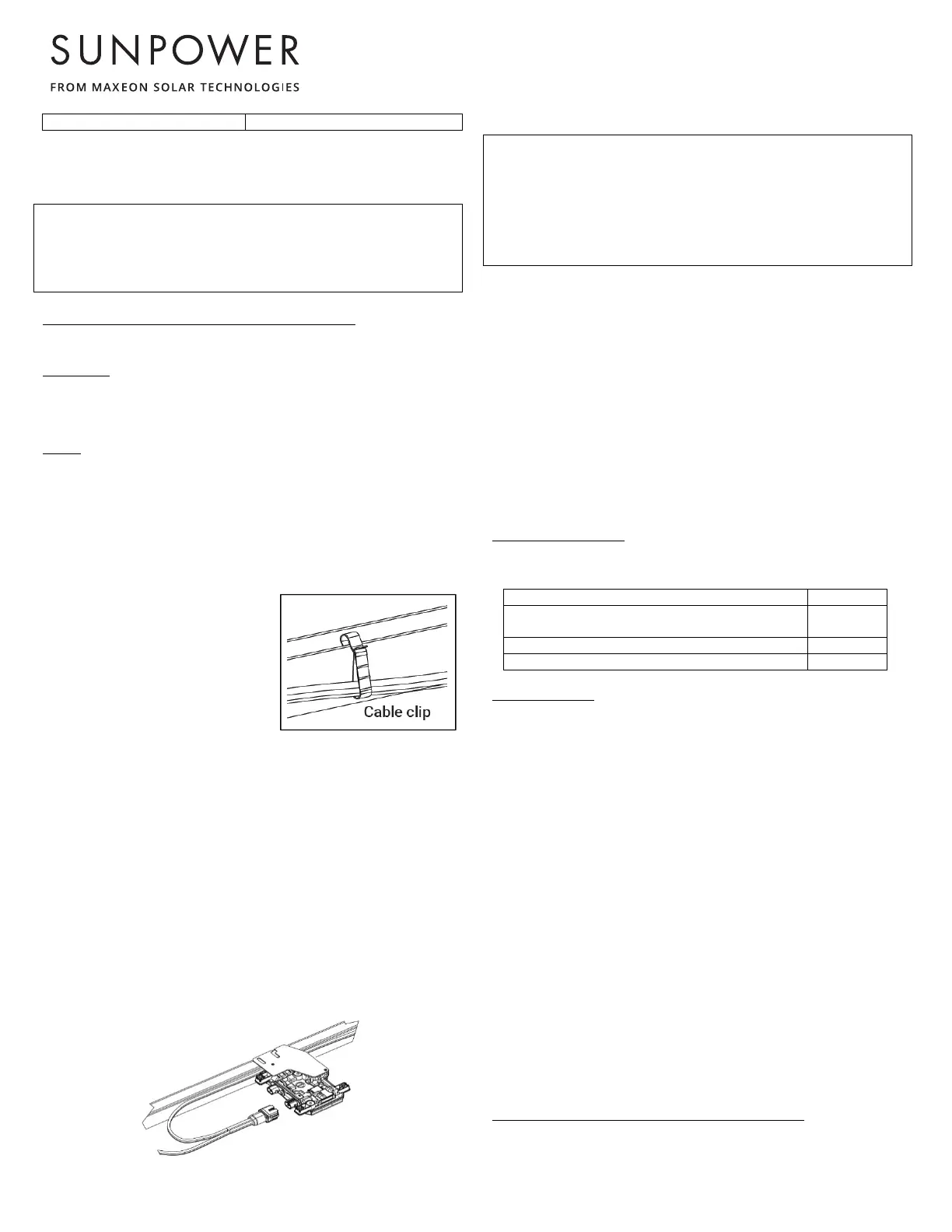

MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
©2024 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd. 5
IQ8MC: 11 IQ8MC: 12
Limieten kunnen verschillen, Raadpleeg lokale vereisten om het
aantal micro-omvormers per groep in uw regio te bepalen,
LET OP! Om het risico op brand te verminderen,
moet u een micro-omvormer alleen aansluiten op
een groep die is uitgerust met een maximale
groepsoverstroombeveiliging van 20 A,
Hieronder staan de belangrijkste installatiestappen:
1. Installeer het Field-wireable connector set of lasdoos,
2. Plaats de Enphase Q Cable
Per paneel:
3. Plaats AC module en trek de Micro uit
4. Verbind Micro-omvormers naar Q Cable connector
5. Installeer AC Modules
6. Bevestig de Q Cable aan het moduleframe en de rail
Per rij:
7. Maak een installatiekaart
8. Dop de Q cable af bij de laatste Micro-omvormer
9. Verbind met de lasdoos
10. Bekrachtig het system
4,3 Kabelbeheer
Gebruik kabelklemmen of kabelbinders om de AC-kabel aan de
stelling te bevestigen, De kabel moet
worden ondersteund om te
voorkomen dat de kabel onnodig
doorhangt volgens de lokale
vereisten, Let er bij Performance 3
AC-modules op dat u de in de fabriek
voorgemonteerde DC-kabel niet
loskoppelt van specifieke
kabelbinders, Maak van overtollige
bekabeling lussen, zodat de
bekabeling niet in contact komt met het dak, Vorm geen lussen met
een diameter van minder dan 12 cm,
4,4 Aansluiting van micro-omvormers
Raadpleeg de belangrijkste installatiestappen die zijn gedefinieerd
in Paragraaf 4,2 en luister naar een klik:
1) wanneer de micro-omvormers eruit springen en
2) wanneer de AC-connectoren vastklikken
Controleer de AC-connectors voordat ze worden aangesloten om er
zeker van te zijn dat ze niet gebroken, misvormd of op een andere
manier beschadigd zijn,
Dek alle ongebruikte connectors op de AC-kabel af met Enphase-
afsluitdoppen, Als u een klik hoort, zitten de afsluitdoppen vast,
LET OP! Installeer afsluitdoppen op alle
ongebruikte AC-connectors, omdat deze
connectors onder spanning komen te staan als
het systeem zelf onder spanning komt te staan,
De afsluitdoppen zijn nodig als bescherming
tegen het binnendringen van vocht,
5,0 Montage van modules
In deze paragraaf vindt u informatie over AC-modules, Gebruik de
juiste informatie voor uw type module,
De Beperkte garantie van Maxeon Solar Technologies voor PV-
modules geldt alleen als de modules in overeenstemming met de in
deze paragraaf beschreven vereisten worden gemonteerd,
5,1 Overwegingen voor de locatie
De AC-module mag alleen worden gemonteerd op locaties die aan
de volgende vereisten voldoen:
Maximale hoogte: AC-modules kunnen worden geïnstalleerd op
locaties tot een maximumhoogte van 2000 meter Boven
zeeniveau,
Bedrijfstemperatuur: AC-modules moeten worden gemonteerd in
een omgeving waarin is gewaarborgd dat de modules binnen de
volgende maximum- en minimumtemperaturen kunnen werken:
Max, bedrijfstemperatuur voor de cellen +85 °C
Max, bedrijfstemperatuur voor de micro-
omvormer
+60 °C
Max, omgevingstemperatuur voor de module +50 °C
Min, bedrijfstemperatuur voor de AC-module -40 °C
Ontwerpsterkte: AC-modules zijn ontworpen om te voldoen aan een
maximale positieve (of opwaartse, bijvoorbeeld wind) en negatieve
(of neerwaartse, bijvoorbeeld statische belasting) ontwerpdruk bij
montage in de montageconfiguraties die staan aangegeven in tabel
1 en 2 met gegevens over de belastingwaarden en montageplaatsen,
AC-modules zijn ook beoordeeld volgens IEC 61215 voor een
positieve of negatieve ontwerpbelasting van 3600 Pa met een
veiligheidsfactor van 1,5,
Bij de montage van modules in een sneeuw- of windgevoelige
omgeving moet bijzondere aandacht worden besteed aan het
monteren van de modules op een manier die voldoende
ontwerpsterkte biedt en tegelijk aan lokale regelgeving en
vereisten voldoet,
Belangrijk! De volgende afbeelding en bijlage geven aan waar in
het moduleframe moeten worden gemonteerd en welke
belastingwaarden toelaatbaar zijn voor de gekozen montagezones,
Om de tabellen te gebruiken, moet u de twee montagezones
identificeren waarin u de montage wilt uitvoeren, U kunt ervoor
kiezen om op elke willekeurige plaats, mits de montagepunten
symmetrisch over één as van de module zijn verdeeld, Zoek in de
tabel de door u gekozen combinatie van montagezones en
raadpleeg vervolgens de bijbehorende belastinggraad, De
belastingwaarden zijn verschillend voor modules die door rails
worden gedragen en voor systemen met modules onder het
moduleframe of zonder raildrager,
Aanvullende goedgekeurde gebruiksomgevingen:
Modules kunnen volgens de onderstaande testlimieten worden
gemonteerd in de volgende agressieve omgeving:
Zoutnevelcorrosietest: IEC 61701, ernst 6
