MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
©2024 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. Specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd. 6
Bestendigheid tegen ammoniakcorrosie: IEC 62716, concentratie:
6,667 ppm
Uitgesloten gebruiksomgevingen en gewijzigde configuraties
Bepaalde gebruiksomgevingen worden niet aanbevolen voor
SunPower
AC-modules en zijn uitgesloten van de Beperkte garantie van
Maxeon Solar Technologies voor deze modules, Modules van Maxeon
mogen niet worden gemonteerd op een plaats waar ze in direct
contact kunnen komen met zout water of in een andere agressieve
omgeving, Modules van Maxeon Modules mogen niet worden
geïnstalleerd in de buurt van ontvlambare vloeistoffen, gassen of op
locaties met gevaarlijke stoffen of in de buurt van bewegende
voertuigen, van welk type
dan ook,
Neem contact op met Maxeon Solar Technologies als er nog vragen
zijn over de gebruiksomgeving,
5,2 Montageconfiguraties
De modules kunnen in de juiste richting worden gemonteerd om
blootstelling aan zonlicht te maximaliseren,
Om te voorkomen dat er water in de aansluitdoos terechtkomt (wat
een gevaar voor de veiligheid kan opleveren), moeten de modules
zodanig worden geplaatst dat de aansluitdoos zo rechtop mogelijk
staat en
niet
zodanig dat het bovenoppervlak naar beneden is
gericht, Zorg er bovendien voor dat de oriëntatie van de modules
ook verhindert dat de micro-omvormer direct wordt blootgesteld
aan regen, UV en andere schadelijke weersverschijnselen
(ijs/sneeuw),
We willen u er ook aan herinneren dat de waterdichtheid niet wordt
gegarandeerd door de modules maar door het montagesysteem en
dat de afvoer voor AC-modules goed moet zijn ontworpen,
Maxeon
adviseert voor een goede werking van het systeem (vermindering
van vervuiling / waterophoping) een hellingshoek van minimaal 5 °,
Om schade aan de bedrading te voorkomen en lucht achter de
modules te laten circuleren, is een vrije ruimte tussen de
moduleframes en de structuur of de grond nodig, De aanbevolen
montagevrijheid tussen elke module die op een willekeurig
montagesysteem is geïnstalleerd, is minimaal 5 mm afstand,
Er is ruimte nodig tussen het moduleframe en de onderconstructie
om schade aan de bedrading te voorkomen en om lucht achter de
module te laten circuleren,
Er is minimaal 50 mm nodig tussen het
moduleframe en het dakoppervlak,
Bij installatie op een dak moet de module worden gemonteerd
volgens de plaatselijk geldende bouw- en
brandveiligheidsvoorschriften, Als de module in een geïntegreerd
PV-systeem (BIPV) op het dak wordt geïnstalleerd, moet deze over
een waterdichte en brandwerende onderlaag worden gemonteerd
die voor een dergelijke toepassing geschikt is,
Om bij Performance 3 AC-modules een betere toegang van de
aansluiting voor AC-kabels naar de micro-omvormer te bieden,
raadt Maxeon de volgende installatievolgorde aan:
• Als de positie van de micro-omvormer zich aan de
onderkant van het paneel bevindt, wordt aanbevolen om
de modules van links naar rechts te installeren
• Als de positie van de micro-omvormer zich aan de
bovenkant van het paneel bevindt, wordt aanbevolen om
de modules van rechts naar links te installeren
Montagesystemen voor modules mogen alleen worden geïnstalleerd
op gebouwen met een formeel structurele integriteit, en waarvan is
bevestigd dat ze de extra gewogen belasting van de modules en
montagesystemen aankunnen, zoals bepaald door een
gecertificeerde bouwkundige of ingenieur
,
AC-modules zijn alleen gecertificeerd voor gebruik als de
moduleframes volledig intact zijn, Verwijder geen moduleframes en
breng hierin geen wijzigingen aan, Het maken van extra
montagegaten kan de module beschadigen en de sterkte van het
frame verminderen,
Modules mogen alleen met de volgende methoden worden
gemonteerd:
1)
Drukklemmen of clips:
Monteer de module met de
clips aan de langere zijden
van de module, Zie de
toegestane bereiken in
paragraaf 5,0 (bijlage),
Installateurs moeten
ervoor zorgen dat de
klemmen voldoende sterk
zijn voor de maximale
ontwerpdruk van de
module, Clips en klemmen
worden niet door Maxeon Solar Technologies geleverd,
Klemmen die aan de bovenkant van het frame vastzitten,
mogen de bovenflens niet vervormen, Klemmen moeten kracht
collineair op de 'wand' van het moduleframe uitoefenen en niet
alleen op de bovenflens, De klemmen mogen geen overmatige
kracht uitoefenen op het frame, de bovenflens vervormen of in
contact komen met het glas, Anders vervalt de garantie op de
module en bestaat het risico op frame- en glasbreuk, Afbeelding
1a laat de locaties voor de klemkracht van het bovenste frame
zien, Vermijd vastklemmen binnen 50 mm van de hoeken van de
modules om het risico op doorbuiging van de frames en
glasbreuk te verminderen, Bij het vastklemmen van de module
op het frame mag het koppel nooit meer dan 15 Nm bedragen
om de kans op vervorming van het frame te verkleinen, Er moet
een gekalibreerde momentsleutel worden gebruikt,
Montagesystemen moeten worden beoordeeld op
compatibiliteit voordat deze worden geïnstalleerd, met name
wanneer voor het systeem geen klemmen of clips worden
gebruikt, Neem contact op met Maxeon Solar Technologies voor
de goedkeuring van het gebruik van niet-standaard
drukklemmen of clips waarvan de koppelwaarden hoger zijn
dan vermeld,
De minimale klembreedte is ≥35mm en voor hoekbevestiging is
de minimale klembreedte ≥50mm, Klemmen mogen nooit in
contat komen met het glas en e mogen het frame niet
vervormen,
Maxeon raadt het niet aan en keurt het niet goed om klemmen
toe te passen op de modulen die, als
onderdeel van hun aarding of
aardefunctie, tanden of
klauwkenmerken hebben (zie Figuur
2) die individueel of cumulatief
kunnen leiden tot breuk van de
module door (zonder beperking):
i, het aardingskenmerk raakt het
voorste glas, dat deel uitmaakt van
de module door de positie van zo'n aardingskenmerk,
ii, de vorm, positie of hoeveelheid van de aardingskenmerken
vervormen het bovenste frame van de module, of
iii, de klem wordt tijdens de installatie oververhit,
2) Montage aan de uiteinden: De montage aan de uiteinden vindt
plaats door de vaste montage van de korte zijden van de
module op een ondersteunende rail, De rails waarop de
Door kracht mag
bovenflens niet
vervormen, anders
breekt het glas
Kracht
moet
worden
uitgeoefend
in lijn met
wand van
frame

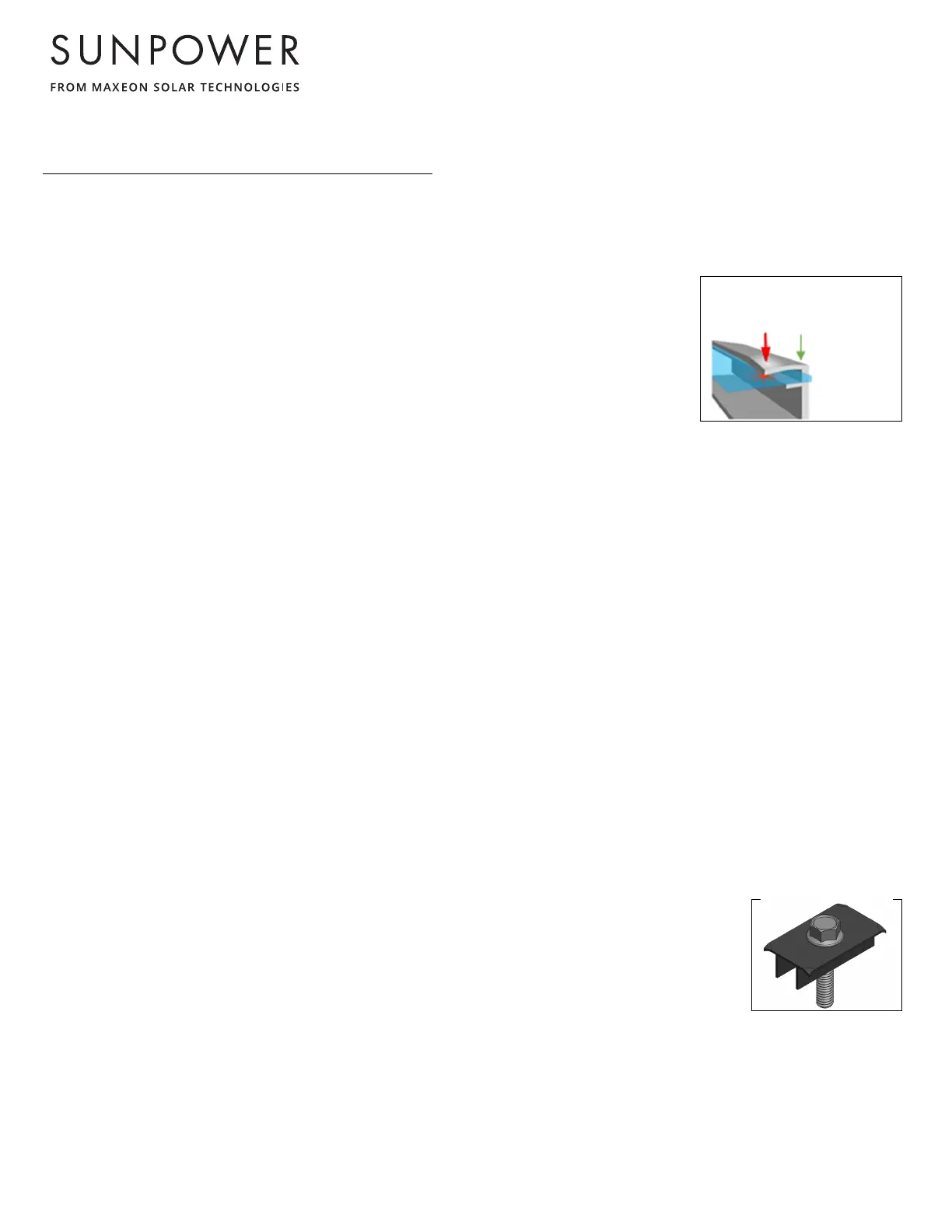

Afbeelding 1a: Locaties voor klemkracht
Figuur 2
