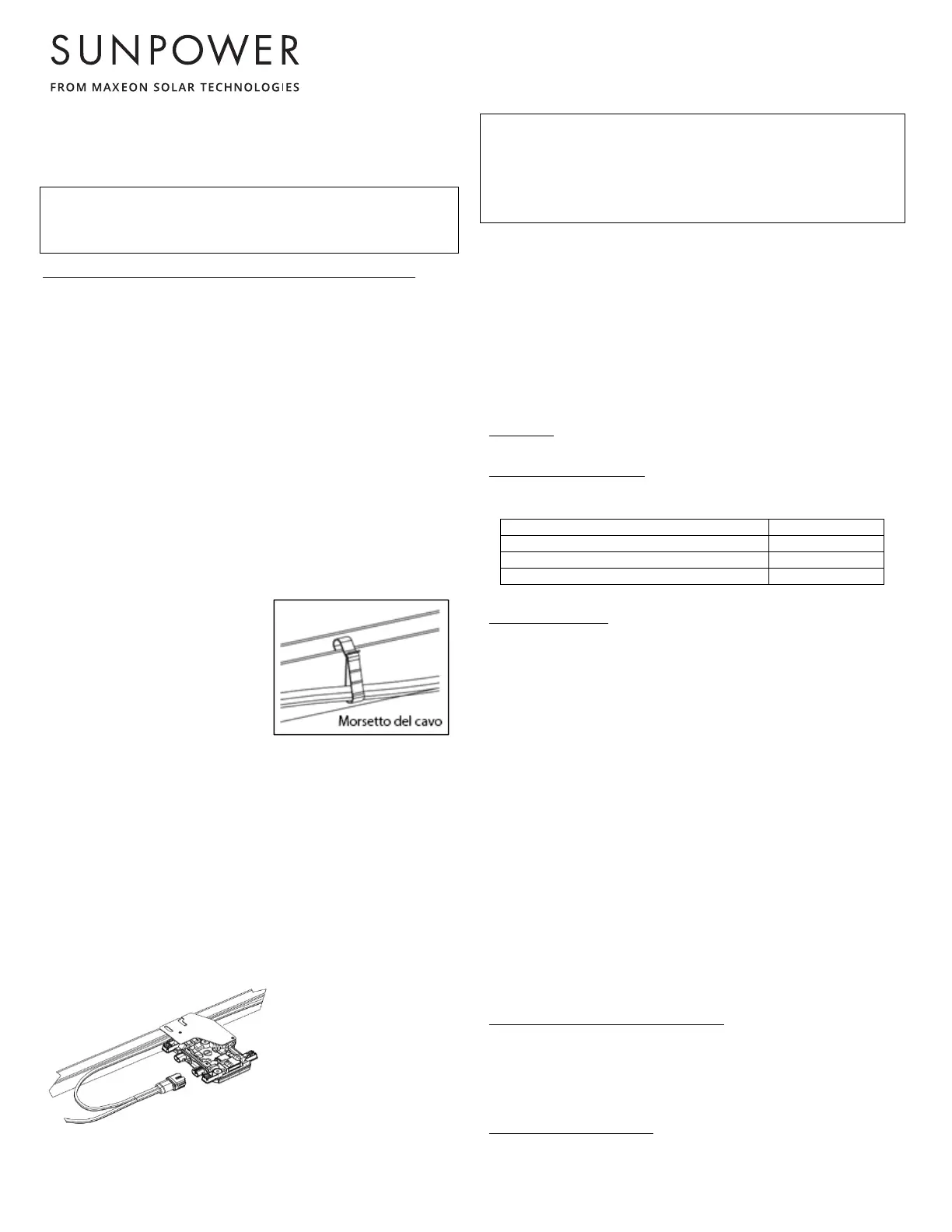

MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
© 2024 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento. 5
I limiti possono variare, Fare riferimento ai requisiti locali per
stabilire il numero di microinverter per ogni ramo nella propria zona,
ATTENZIONE! Per ridurre il rischio di incendio,
collegare solo a un circuito dotato di una
protezione sovracorrente di massimo 20 A,
Di seguito sono indicati i principali passaggi dell’installazione:
1. Installare la coppia di connettori installabili sul campo (la
scatola di derivazione è facoltativa)
2. Posizionare l’Enphase Q Cable
Per ogni modulo:
3. Posizionare il modulo CA e sollevare il
microinverter
4. Collegare i microinverter al connettore del Q
Cable
5. Installare i moduli CA
6. Instradare il Q Cable verso il telaio e la guida del
modulo
Per ogni fila:
7. Creare la mappa di installazione
8. Eseguire la terminazione del Q Cable in corrispondenza
dell’ultimo microinverter
9. Collegare alla scatola di derivazione
10. Alimentare il sistema
4,3 Gestione dei cavi
Utilizzare fermacavi o fascette
elettriche per collegare il cavo AC al
sistema di montaggio, Il cavo deve
essere fissato per evitare eventuali
spostamenti del cavo in accordo ai
requisiti locali,
Per i moduli Performance 3 AC, fare
attenzione a non scollegare il cavo
DC montato di fabbrica con
specifiche fascette per cavi,
Avvolgere le porzioni di cavo in eccesso in modo che non siano a
contatto con il tetto, Non formare anelli con diametro inferiore a
12 cm,
4,4 Collegamento dei microinverter
Fare riferimento ai principali passaggi di installazione definiti nella
Sezione 4,2 e prestare attezione ad un clic quando:
1) i microinverter vengono estratti
2) i connettori CA vengono innestati,
Ispezionare i connettori CA per assicurare che non siano rotti,
deformati o altrimenti degradati prima del collegamento,
Coprire tutti collegamenti inutilizzati col cavo CA con i tappi
Enphase Sealing, Quando i connettori scattano, si sente un clic,
ATTENZIONE! Installare i tappi su tutti i
connettori CA inutilizzati in quanto questi si
riattivano quando il sistema viene alimentato, I
tappi sono necessari per proteggere
dall’umidità,
5,0 Montaggio del modulo
Questa sezione contiene informazioni per i moduli CA,
Assicurarsi di
utilizzare le informazioni corrette in base al tipo di modulo utilizzato,
La Garanzia limitata Maxeon Solar Technologies per i moduli FV è
condizionata al montaggio dei moduli in accordo i requisiti descritti
nella presente sezione,
5,1 Considerazioni sul sito
Il modulo CA deve essere montato solo in luoghi che rispettino i
seguenti requisiti:
Altitudine: I moduli CA possono essere installati in luoghi a non più
di 2,000 m sopra il livello del mare,
Temperatura operativa: i moduli CA devono essere montati in
ambienti che garantiscano che i moduli funzioni entro le seguenti
temperature minime e massime:
Temp, operativa cella max, +85 °C
Temp, operativa microinverter max, +60 °C
Temp, ambiente modulo CA max, +50 °C
Temp, operativa modulo CA min, -40 °C
Resistenza teorica: i moduli CA sono progettati per soddisfare una
pressione teorica massima positiva (o verso l’alto, ad esempio in
caso di vento) e negativa (o verso il basso, ad esempio in caso di
carico statico) quando montati nelle configurazioni specificate nelle
Appendice con i dettagli sui limiti di carico e i punti di montaggio, I
moduli CA sono anche stati testai in base alla specifica IEC 61215
per un carico di progettazione positivo o negativo pari a 3,600 Pa
con un coefficiente di sicurezza pari a 1,5,
Quando i moduli vengono montati in ambienti innevati o con vento
forte, è necessario adottare speciali cautele in modo da garantire
una resistenza di progettazione sufficiente e al tempo stesso
l’adempimento della normativa locale,
Importante! L’appendice seguenti mostrano i punti in cui effettuare
il montaggio nel telaio del modulo e i limiti di carico consentiti,
corrispondenti alle zone di montaggio prescelte, Per usare le tabelle,
individuare le due zone in cui si vuole effettuare il montaggio, È
possibile scegliere di montare in qualsiasi punto, purché punti di
montaggio siano simmetrici rispetto allo stesso asse del modulo,
Individuare nella tabella la combinazione delle zone di montaggio
prescelta e considerare il limite di carico corrispondente, Notare che
i limiti di carico sono diversi per i moduli supportati dalle barre di
guida rispetto ai sistemi che collegano i moduli al di sotto del telaio
del modulo o senza il supporto delle barre di guida,
Ulteriori ambienti operativi permessi:
I moduli possono essere montati nei seguenti ambienti aggressivi in
base ai limiti di test indicati di seguito:
Test di corrosione da nebbia salina: livello 6 IEC 61701
Resistenza alla corrosione da ammoniaca: concentrazione IEC
62716: 6,667 ppm
Ambienti operativi esclusi
Alcuni ambienti operativi non sono consigliati per i moduli SunPower
AC e sono esclusi dalla Garanzia limitata di Maxeon Solar
