© 2024 Maxeon Solar Technologies, Ltd. Tutti i diritti riservati. Ci riserviamo di modificare senza preavviso le specifiche contenute nel presente documento. 6
Technologies per questi moduli, I moduli Maxeon non devono essere
montati in un sito in cui potrebbero entrare direttamente a contatto
con acqua salata o in altri ambienti corrosivi, I moduli Maxeon non
devono essere installati in prossimità di liquidi infiammabili, gas o
luoghi con materiali pericolosi o su veicoli in movimento di qualsiasi
tipo,
Contattare Maxeon Solar Technologies in caso di dubbi non risolti
riguardo all’ambiente operativo,
5,2 Configurazioni di montaggio
I moduli possono essere montati con un orientamento opportuno al
fine di massimizzare l’esposizione alla luce solare,
Per impedire all’acqua di entrare nella scatola di derivazione, il che
potrebbe causare un rischio per la sicurezza, i moduli devono essere
orientati in modo che la scatola di derivazione si trovi nella
posizione più elevata e
non
devono essere montati con la superficie
superiore rivolta verso il basso, Inoltre, l’orientamento del modulo
previene l’esposizione diretta del microinverter alla pioggia, ai raggi
UVA e ad altri eventi meteo dannosi (ghiaccio o neve),
Si ricorda inoltre che l’impermeabilità non è garantita dai moduli ma
dal sistema di montaggio e che il drenaggio deve essere ben
progettato per i moduli CA, Maxeon consiglia, per una buona
prestazione del sistema (per la riduzione di accumulo di sporco e di
acqua), un angolo di inclinazione minimo di 5 °,
La distanza tra i telai dei moduli e la struttura o il tetto è necessaria
per prevenire i danni al cablaggio e consente all’aria di circolare
dietro al modulo, La distanza consigliata nell’assemblaggio tra
ciascun modulo installato in un sistema di montaggio è di minimo 5
mm,
La distanza tra il telaio del modulo e la superficie del tetto è
necessaria per prevenire i danni al cablaggio e consente all’aria di
circolare dietro al modulo, Pertanto, sono necessari almeno 50 mm
tra il telaio del modulo e la superficie del tetto,
Quando installato su un tetto, il modulo deve essere montato in
accordo con i regolamenti edilizi e antincendio locali e regionali, Nel
caso in cui il modulo sia installato in un sistema FV integrato sul tetto
(BIPV) dovrà essere montato su un fondo impermeabile e ignifugo
selezionato per tale applicazione,
Per i moduli Performance 3 AC, al fine di fornire un migliore accesso
alla connessione per i cavi AC del microinverter, Maxeon consiglia
la seguente sequenza di installazione:
• Quando il microinverter si trova nella metà inferiore al
pannello, si consiglia di installare i moduli da sinistra a
destra
• Quando il microinverter si trova nella metà superiore del
pannello, si consiglia di installare i moduli da destra a
sinistra
I sistemi di montaggio dei moduli devono essere installati solo su
edifici di cui sia stata formalmente confermata l’integrità strutturale
e la possibilità di gestire il carico ponderato aggiuntivo dei moduli
e del sistema di montaggio da parte di uno specialista o un
ingegnere edile certificato,
I moduli Maxeon Solar AC sono certificati per l’uso solo in caso di
integrità perfetta dei telai di fabbrica, Non rimuovere o alterare i
telai del modulo, Creare ulteriori fori di montaggio può
danneggiare il modulo e ridurre la resistenza del telaio,
I moduli possono essere montati utilizzando solo i seguenti metodi:
1)
Morsetti a pressione o pinze: montare il modulo con le pinze
collegate ai lati più lunghi del modulo, Fare riferimento agli
intervalli consentiti nella sezione 5,0 (Appendice), Gli
installatori devono assicurare che i morsetti abbiano una forza
sufficiente per consentire la massima pressione di
progettazione del modulo, I morsetti e le pinze non sono forniti
da Maxeon Solar Technologies, I morsetti che assicurano la
parte superiore del telaio non
devono deformare la flangia
superiore, I morsetti devono
applicare una forza allineata
con la “parete” del telaio del
modulo e non solo sulla
flangia superiore, I morsetti
non devono applicare una
forza eccessiva al telaio,
deformare la flangia
superiore o toccare il vetro:
queste pratiche fanno
decadere la garanzia e

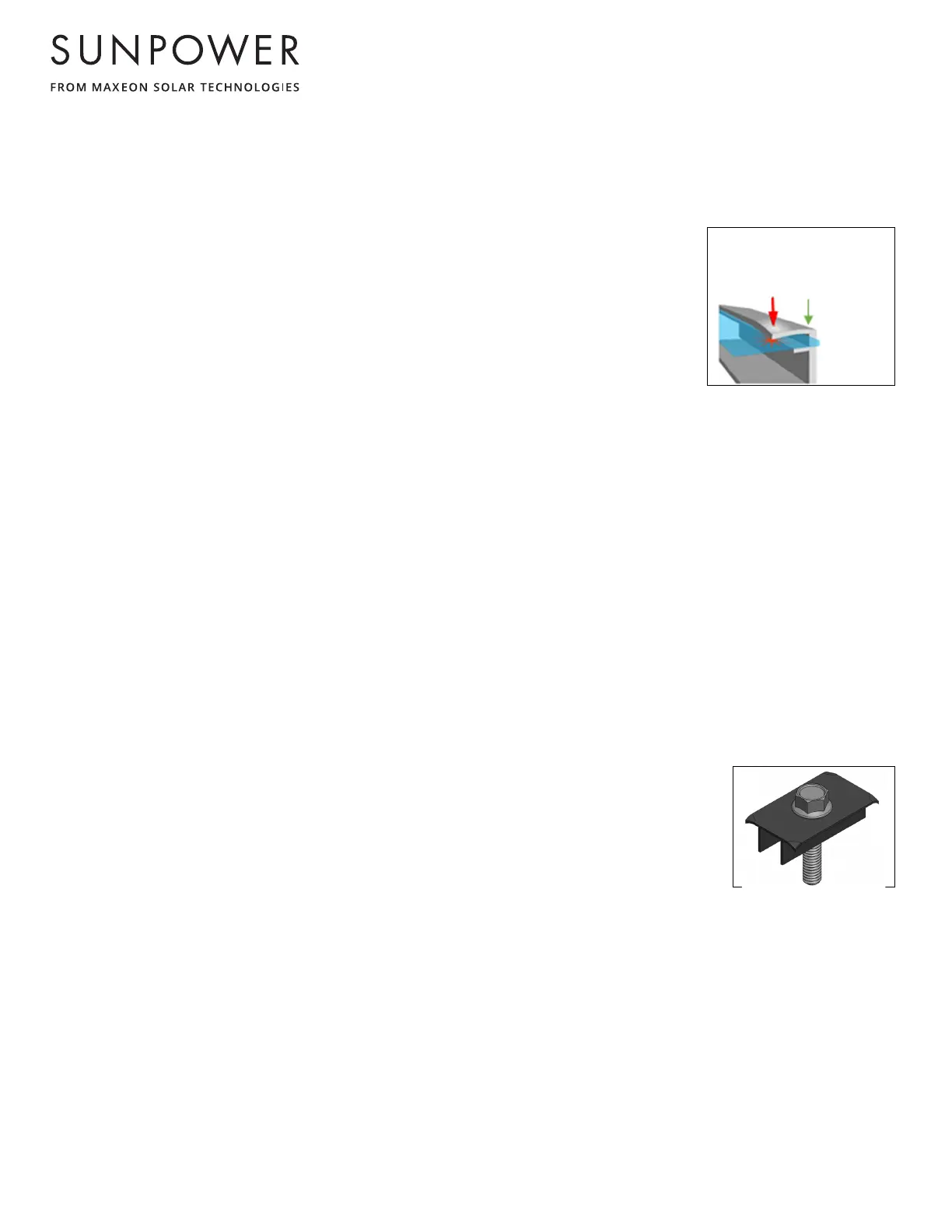

comportano il rischio di rottura del telaio e del vetro, La Fig, 1a
illustra i punti in cui si esercita la forza del morsetto del telaio
superiore, Evitare di effettuare il bloccaggio entro i 50 mm
degli angoli del modulo per ridurre il rischio di deviazione e
rottura del vetro, Quando si effettua il bloccaggio del telaio del
modulo, il serraggio non deve mai superare i 15 Nm per ridurre
la possibilità di deformazione del telaio, È necessario usare una
chiave dinamometrica calibrata, Prima dell’installazione è
necessario effettuare una valutazione di compatibilità dei
sistemi di montaggio, specialmente se questi non impiegano
morsetti o pinze, Contattare Maxeon Solar Technologies per
l’autorizzazione all’utilizzo di morsetti o pinze a pressione non
standard laddove i valori di serraggio siano più elevati rispetto
a quanto stabilito,
La larghezza minima del morsetto è ≥35 mm, mentre per il
bloccaggio angolare la larghezza minima del morsetto è: ≥50
mm, I morsetti non devono entrare in contatto con il vetro
frontale e i morsetti non devono deformare il telaio,
Maxeon non consiglia né approva l'applicazione sui moduli di
morsetti che, nell'ambito della
loro funzione di messa a terra,
presentano denti o simili elementi
di messa a terra (vedi Figura 2)
acuminati che possono,
singolarmente o
cumulativamente, causare la
rottura del modulo a causa di
(lista non esaustiva):
i, il diretto contatto tra gli elementi di messa a terra ed il vetro
frontale, che è incorporato nel modulo, a causa della posizione
di tali elementi di messa a terra;
ii, la forma, la posizione o il numero degli elementi di messa a
terra che deformano il telaio superiore del modulo, o
iii, l'eccessivo serraggio del morsetto durante l'installazione,
2) Montaggio finale: il montaggio finale consiste nel bloccaggio
dei moduli fotovoltaici in corrispondenza dell’angolo del lato
corto alla barra di supporto, La barra del montaggio finale e i
morsetti o le pinze devono essere in grado di resistere alla
massima pressione di progettazione del modulo, Verificare
questa capacità per 1) i morsetti o le pinze e 2) il fornitore del
sistema di montaggio finale prima dell’installazione,
5,3 Maneggiare i moduli durante l’installazione
La forza non deve
deformare la
flangia del telaio
superiore o il vetro
potrebbe rompersi
La forza
deve
essere
applicata
in linea
con la
parete
del telaio
Fig, 1a: posizioni dei morsetti di
serraggio
Figura 2
