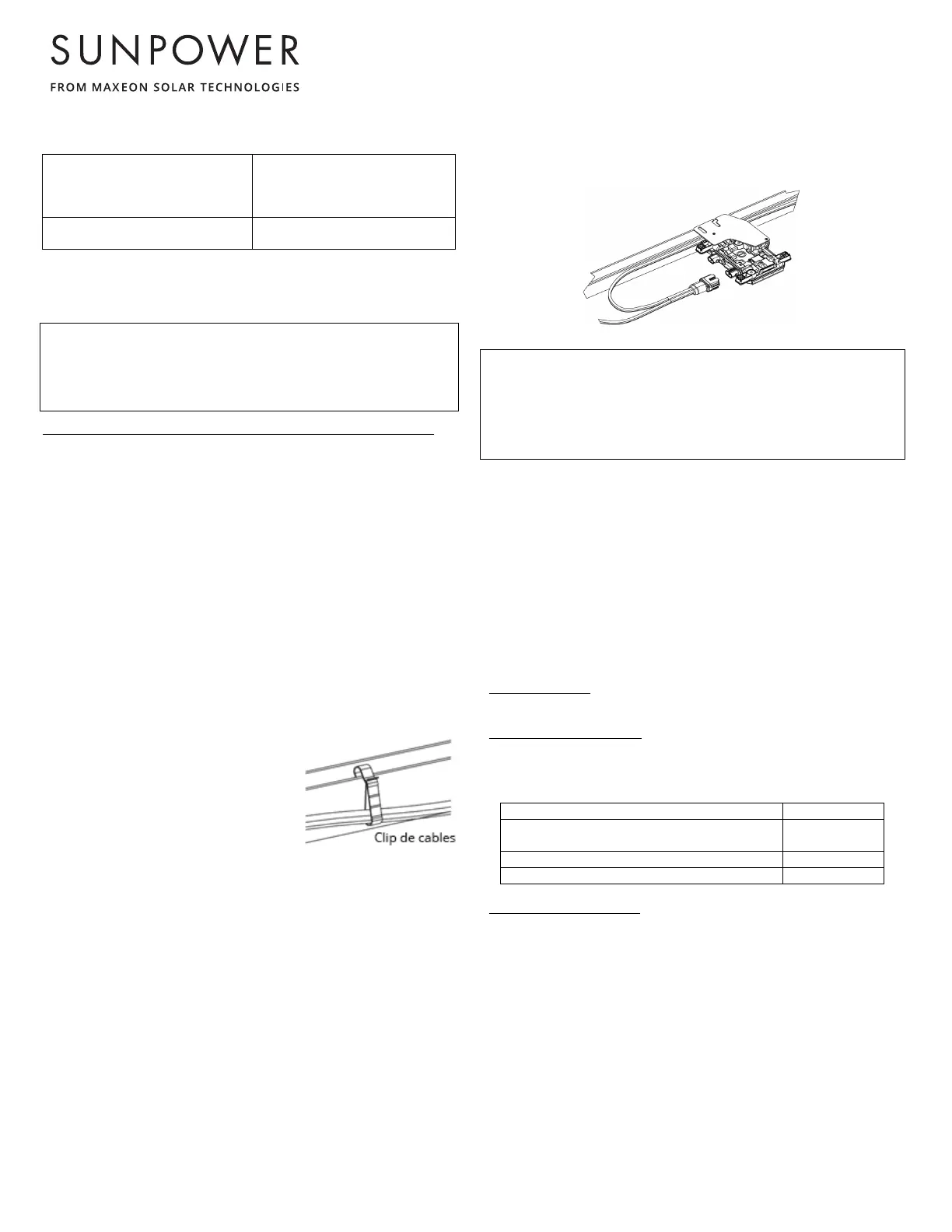

MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
© 2024 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso. 5
dispositivo de protección contra corriente de 20 amperios
(máximo),
Máximo* de microinversores IQ
por circuito derivado de CA
(240 V CA)
Región: Unión Europea
Máximo* de microinversores
IQ por circuito derivado de CA
(230 V CA)
Región: APAC
IQ7A o IQ8A: 10
IQ8MC: 11
IQ7A o IQ8A: 11
IQ8MC: 12
Los límites pueden variar, Consulte los requisitos locales para definir
el número de microinversores por derivación en su área,
ATENCIÓN Para reducir el riesgo de incendio,
conéctese solo a un circuito provisto de
protección máxima contra sobrecorriente del
circuito derivado de 20 A,
A continuación presentamos los principales pasos de instalación:
1. Instalar el par de conectores cableados en campo, caja de
conexión opcional
2. Colocar el cable Enphase Q
Por módulo:
3. Posicionar el módulo AC y desplegar el
microinversor
4. Conectar los microinversores al conector del
cable Q
5. Instalar módulos AC
6. Llevar el cable Q al marco del módulo y al riel
Por fila:
7. Crear mapa de instalación
8. Terminar el cable Q en el último microinversor
9. Conectar a la caja de conexión
10. Proporcionar energía al sistema
4,3 Gestión de cables:
En la conexión del cable de CA al
bastidor, utilice clips o abrazaderas para
cables, El cable debe de tener un soporte
para evitar que se combe
indebidamente siguiendo los requisitos
locales,
En cuanto a los módulos de Performance
3 AC, tenga cuidado de no desenchufar
el cable de CC premontado de fábrica en sus bridas específicas,
Enrolle cualquier exceso de cableado en bucles para que no entre
en contacto con el tejado, No forme bucles de menos de 12 cm de
diámetro,
4,4 Conexión de microinversores
Consulte los principales pasos de instalación definidos en la Sección
4,2, Debe de escuchar un clic:
1) cuando los microinversores se abran y
2) cuando los conectores de CA se acoplen
Inspeccione los conectores de CA para asegurarse de que no estén
rotos, deformados ni degradados antes de la conexión,
Cubra cualquier conector no utilizado en el cable de CA con tapones
de sellado Enphase, Cuando los tapones de sellado encajen oirá un
clic,
ATENCIÓN Instale tapones de sellado en todos
los conectores de CA no utilizados a medida que
los conectores se activen cuando el sistema
reciba energía, Los tapones de sellado son
necesarios para evitar que entre humedad,
5,0 Montaje de los módulos
Esta sección contiene información correspondiente a los módulos de
CA,
Asegúrese de utilizar la información correcta para su tipo de
módulo,
La garantía limitada de Maxeon Solar Technologies para módulos
fotovoltaicos depende de que los módulos se monten de acuerdo
con los requisitos descritos en esta sección,
5,1 Consideraciones del sitio
El módulo AC solo se debe montar en ubicaciones que cumplan los
siguientes requisitos:
Altitud máxima: Los módulos AC se pueden instalar en
ubicaciones con una encima del nivel del marde 2000 metros,
Temperatura operativa: Los módulos AC deben montarse en
entornos en los que puede garantizarse su funcionamiento en un
rango de temperaturas con las siguientes temperaturas máximas y
mínimas:
Máx, temperatura operativa de la célula +85 °C
Máx, temperatura operativa del
microinversor
+60 °C
Máx, temperatura ambiente del módulo AC +50 °C
Mín, temperatura operativa del módulo AC −40 °C
Resistencia del diseño: Los módulos AC están diseñados para
satisfacer una presión de diseño máxima positiva (o hacia arriba,
por ejemplo, por viento) y negativa (o hacia abajo, por ejemplo, por
carga estática) cuando se montan en las configuraciones de
montaje especificadas en la Apéndice con los detalles sobre
clasificaciones de carga y ubicaciones de montaje, Los módulos AC
también se han evaluado según la norma IEC 61215 para una carga
de diseño positiva o negativa de 3600 Pa con un factor de seguridad
de 1,5,
Al montar módulos en entornos en los que nieva frecuentemente o
en los que hace mucho viento, se debe tener especial cuidado de
montar los módulos de manera que proporcionen una resistencia de
diseño suficiente sin dejar de cumplir los requisitos normativos
locales,
