MAXEON SOLAR TECHNOLOGIES, LTD.
537620 Rev.I
© 2024 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. Las especificaciones incluidas en esta ficha técnica están sujetas a cambios sin previo aviso. 6
Importante
Apéndice siguientes se muestra dónde montar en el
marco del módulo y las clasificaciones de carga permitidas
correspondientes a las zonas de montaje elegidas, Para utilizar las
tablas, identifique las dos zonas de montaje en las que desee
efectuar el montaje, Puede elegir montar en cualquier ubicación,
siempre y cuando los puntos de montaje sean simétricos sobre un
eje del módulo, Identifique la combinación de zonas de montaje que
ha elegido en la tabla y luego consulte la clasificación de carga
correspondiente, Tenga en cuenta también que las clasificaciones
de carga son diferentes para los módulos con soporte de rieles en
comparación con los sistemas en los que módulos se fijan debajo del
marco del módulo o sin soporte de riel,
Entornos operativos autorizados adicionales:
Los módulos se pueden montar en los siguientes entornos agresivos
de acuerdo con los límites de prueba mencionados a continuación:
Prueba de corrosión por niebla salina: IEC 61701 Gravedad 6
Resistencia frente a corrosión por amoniaco: Concentración según
IEC 62716: 6667 ppm
Entornos operativos excluidos
Hay ciertos entornos operativos que no se recomiendan para los
módulos SunPower Solar AC, y están excluidos de la garantía
limitada de Maxeon Solar Technologies, Los módulos de Maxeon no
deben montarse en ningún sitio en el que puedan estar sometidos a
contacto directo con agua salada u otro entorno agresivo, Los
módulos de Maxeon no deben instalarse cerca de líquidos
inflamables, gases o lugares con materiales peligrosos, ni de
vehículos móviles de ningún tipo,
Contacte con Maxeon Solar Technologies si tiene alguna pregunta
sin respuesta sobre el entorno operativo,
5,2 Configuraciones de montaje
Los módulos pueden montarse en la orientación adecuada para
maximizar la exposición a la luz solar,
Con el fin de evitar que entre agua en la caja de conexión (lo que
podría representar un riesgo de seguridad), los módulos deben estar
orientados de manera que la caja de conexión esté en la posición
más alta y
no
deben montarse de manera que la superficie superior
quede orientada hacia abajo, Además, asegúrese de que la
orientación del módulo evite también la exposición directa del
microinversor a lluvia, rayos UV y otros fenómenos climáticos
dañinos (hielo/nieve),
También queremos recordar que los módulos no garantizan la
estanqueidad, por lo que conviene diseñar bien el sistema de montaje
y el drenaje de los módulos AC,
Para conseguir un buen rendimiento del sistema (eliminación de
suciedad/ acumulación de agua), Maxeon recomienda un ángulo de
inclinación mínimo de
5 °,
Se requiere espacio libre entre los marcos del módulo y la estructura
o el suelo para evitar daños en el cableado y permitir que el aire
circule detrás del módulo, La distancia de montaje recomendada
entre los módulos instalados en cualquier sistema de montaje es de
un mínimo de 5 mm,
Se requiere espacio libre entre el marco del módulo y la superficie
del tejado para evitar daños en el cableado y permitir que el aire
circule detrás del módulo, Por lo tanto, se requiere un mínimo de
50 mm entre el marco del módulo y la superficie del tejado,
Cuando se instale en un tejado, el módulo se montará de acuerdo
con las normas locales y regionales de seguridad de edificios y
contra incendios, En caso de que el módulo se instale en un sistema
fotovoltaico integrado en el tejado, se montará sobre una capa
inferior estanca y resistente al fuego calificada para dicha
aplicación,
En lo referente a los módulos de Performance 3 AC, con el fin de
mejorar el acceso para el conexionado de los cables de CA con el
microinversor, Maxeon recomienda la siguiente secuencia de
instalación:
• Cuando el microinversor esté colocado en la mitad inferior,
se recomienda instalar los módulos de izquierda a derecha
• Cuando el microinversor esté colocado en la mitad
superior, se recomienda instalar los módulos de derecha a
izquierda,
Los sistemas de montaje de módulos solo deben instalarse en
edificios en los que un especialista o ingeniero certificado en
construcción haya considerado formalmente su integridad
estructural y haya confirmado que sean capaces de manejar la
carga ponderada adicional de los módulos y sistemas de montaje,
Los módulos AC solo están certificados para su uso cuando sus
marcos de fábrica están completamente intactos, No retire ni altere
ningún marco del módulo, Crear orificios de montaje adicionales
puede dañar el módulo y reducir la resistencia del marco,
Los módulos solo pueden montarse utilizando los siguientes
métodos:
1) Abrazaderas o clips de
presión: Monte el módulo
con los clips sujetos a los
lados más largos del
marco del módulo,
Consulte los intervalos
permitidos en la Sección
5,0 (Apéndice), Los
instaladores deben
asegurarse de que las
abrazaderas tengan la
resistencia suficiente
para permitir la máxima
presión de diseño del módulo, Maxeon Solar Technologies no
proporciona clips ni abrazaderas, Las abrazaderas que se fijan
a la parte superior del marco no deben deformar la brida
superior, Las abrazaderas deben aplicar fuerza colineal con la
“pared” del marco del módulo y no solo a la brida superior, Las
abrazaderas no deberán ejercer una fuerza excesiva sobre el
marco, deformar la brida superior ni entrar en contacto con el
cristal; estas prácticas anularán la garantía del módulo y
supondrán un riesgo de rotura del cristal y el marco, La Figura
1a ilustra las ubicaciones para la fuerza de sujeción del marco
superior, Evite sujetar con abrazaderas a una distancia de
menos de 50 mm de las esquinas del módulo para reducir el
riesgo de desviación de la esquina del marco y de rotura del
cristal, Al sujetar con abrazaderas al marco del módulo, el par
nunca debería superar los 15 Nm a fin de reducir las
posibilidades de deformación del marco, Debe utilizarse una
llave dinamométrica calibrada, Los sistemas de montaje deben
evaluarse para determinar su compatibilidad antes de la
instalación, especialmente cuando el sistema no utiliza
abrazaderas ni clips, Contacte con Maxeon Solar Technologies
para que aprobemos el uso de abrazaderas o clips de presión
no estándar allí donde los valores de par sean superiores a los
indicados,
El ancho mínimo permitido de la pinza es ≥35 mm, y para la
sujeción en las esquinas, el ancho mínimo de la pinza es: ≥50
mm, Las pinzas no deben estar en contacto con el vidrio frontal
y las pinzas no deben deformar el marco,
La fuerza no debe
deformar la brida del
marco superior; si lo
hace, el cristal podría
romperse
La fuerza
debe
aplicarse
en línea
con la
pared del
marco

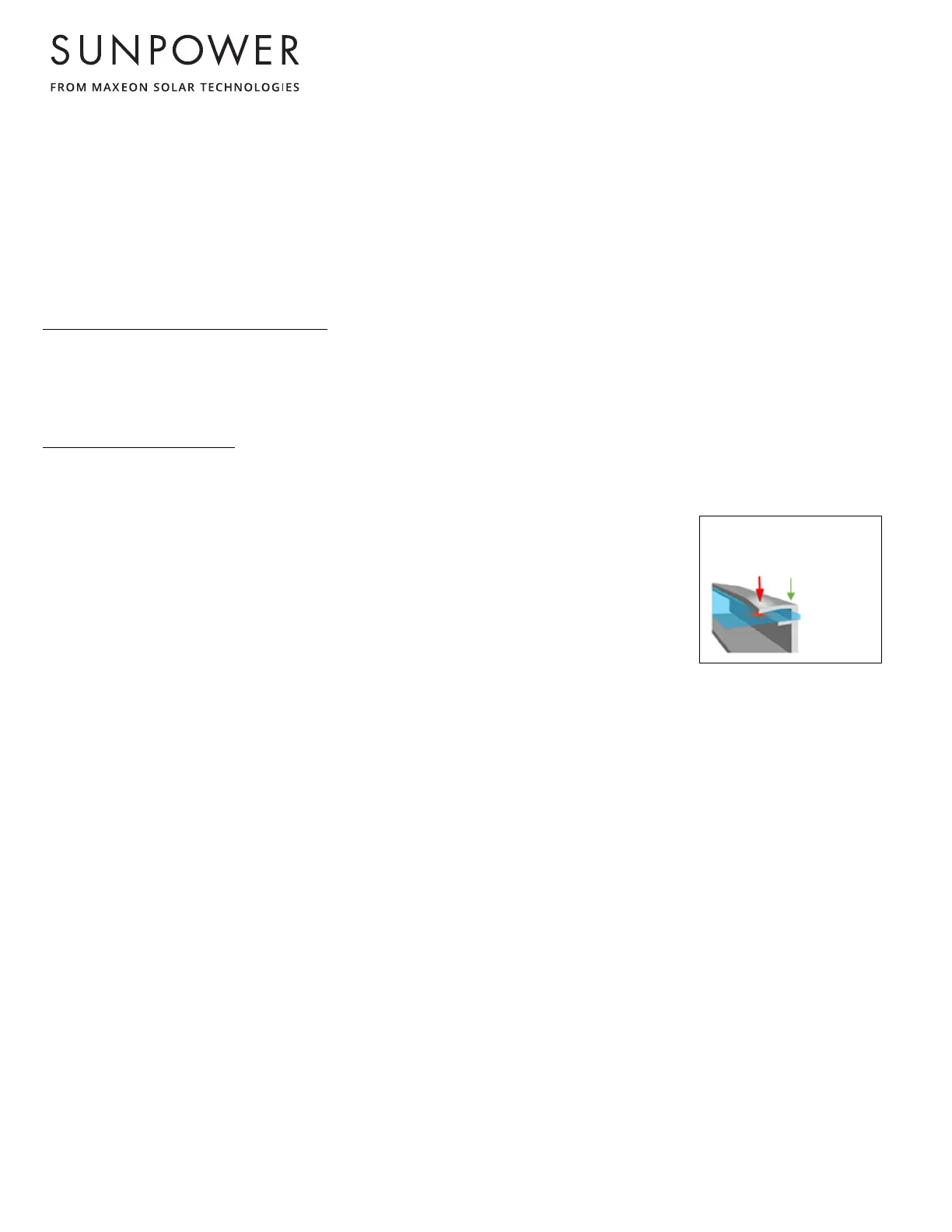

Figura 1a: Ubicaciones de fuerza
de abrazaderas
