Montage et mise en service
3 |
Utilisation en tant qu’appareil apparent :
En plus du boîtier encastrable, un châssis est aussi fourni avec chaque

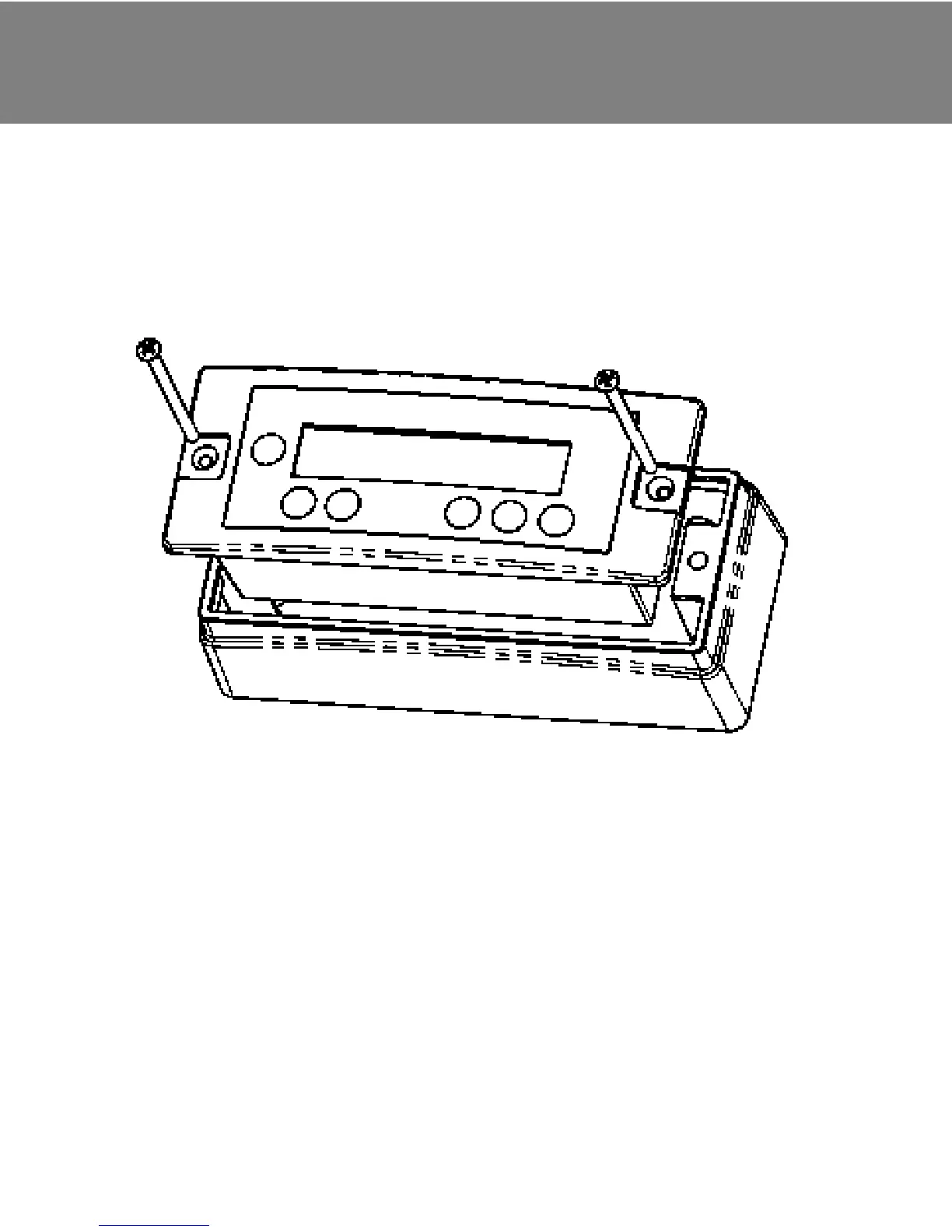

FOX-MD1, pour le montage apparent. La vue éclatée représentée ci-
dessous précise la méthode de montage.
Utilisation en tant qu’appareil encastrable :
Une découpe aux dimensions de 125,5 x 53,5 mm est à exécuter pour
l’utilisation en tant qu’appareil encastrable. La profondeur minimale
requise est alors de 40 mm.
Déroulement du montage :
1. Enficher le câble de raccordement dans le FOX-MD1.
2. Placer l’appareil dans la découpe ou dans le boîtier pour
montage apparent et le fixer à l’aide des 2 vis.
3. Enlever avec précaution le couvercle du socle
sur l’appareil FOX.
ATTENTION: Ne pas endommager la prise qui se trouve
derrière !
4. Enficher le câble de raccordement dans l’appareil FOX.
