Τοποθετησης και λειτουργιας
3 |
Χρήση ως συσκευή ανωδομής:
Σε κάθε FOX-MD1 περιέχεται επιπρόσθετα στο ενσωματωμένο
περίβλημα και ένα πλαίσιο για τη συναρμολόγηση ως ανωδομή. Το

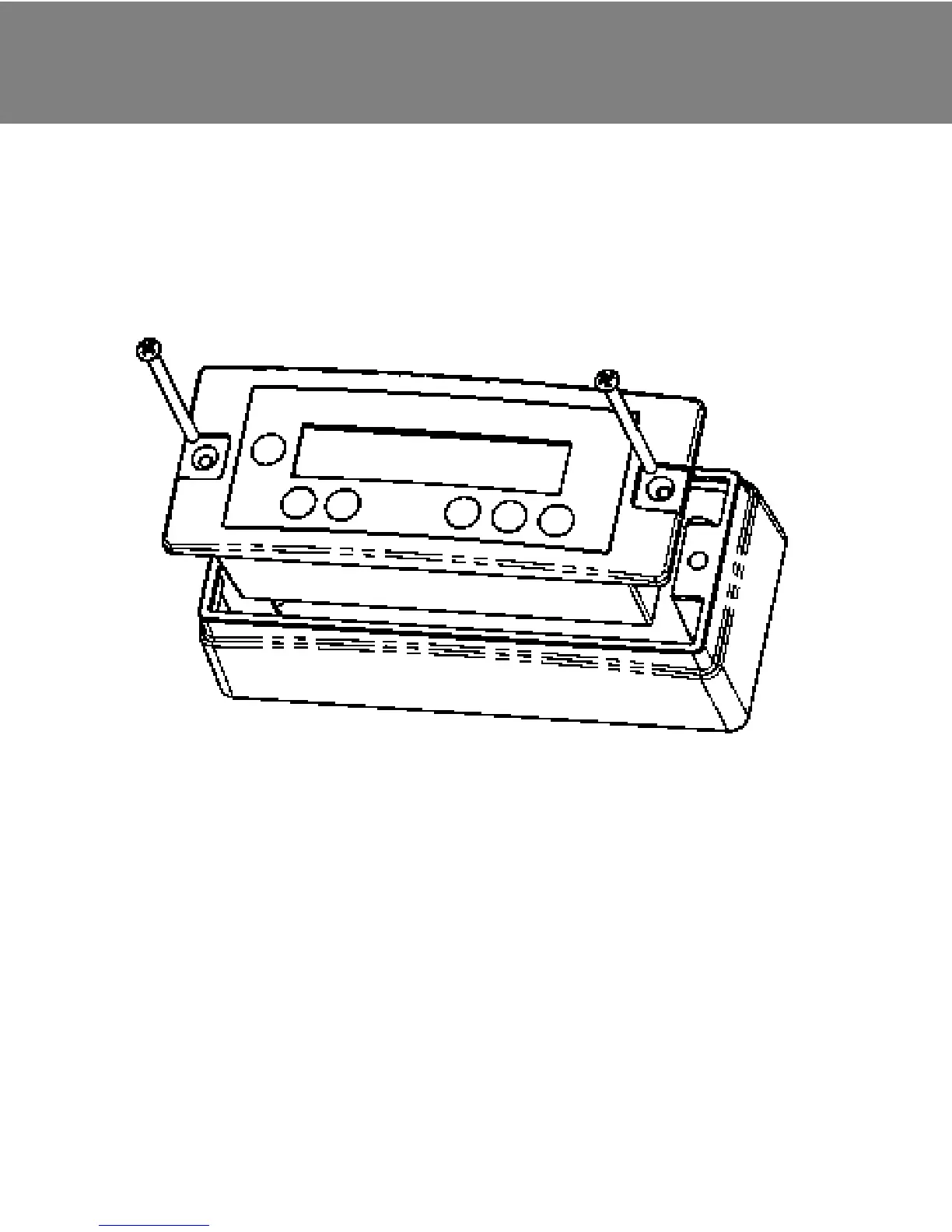

κάτωθι σχεδιάγραμμα έκρηξης φανερώνει τον τρόπο συναρμολόγησης.
Χρήση ως ενσωματωμένη συσκευή:
Σε χρήση ως ενσωματωμένη συσκευή πρέπει να πραγματοποιηθεί μια
κοίλανση μεγέθους 125,5 x 53,5 mm. Το ελάχιστο απαιτούμενο βάθος
τοποθέτησης ανέρχεται τότε σε 40 mm.
Πορεία της συναρμολόγησης:
1. Περάστε το καλώδιο σύνδεσης στο FOX-MD1.
2. Τοποθετήστε την συσκευή στην κοίλανση ή στο περίβλημα
ανωδομής και στερεώστε την με 2 βίδες.
3. Αφαιρέστε προσεχτικά το κάλυμμα της βάσης
εμβυσμάτωσης της συσκευής FOX.
ΠΡΟΣΟΧΗ: Μην βλάψετε την υποδοχή που βρίσκεται εκεί
πίσω!
4. Περάστε το καλώδιο σύνδεσης στη συσκευή FOX.
