Montering och instruktion
3 |
Användning som fristående apparat:
Till varje FOX-MD1 levereras förutom kåpa även en ram för montering.

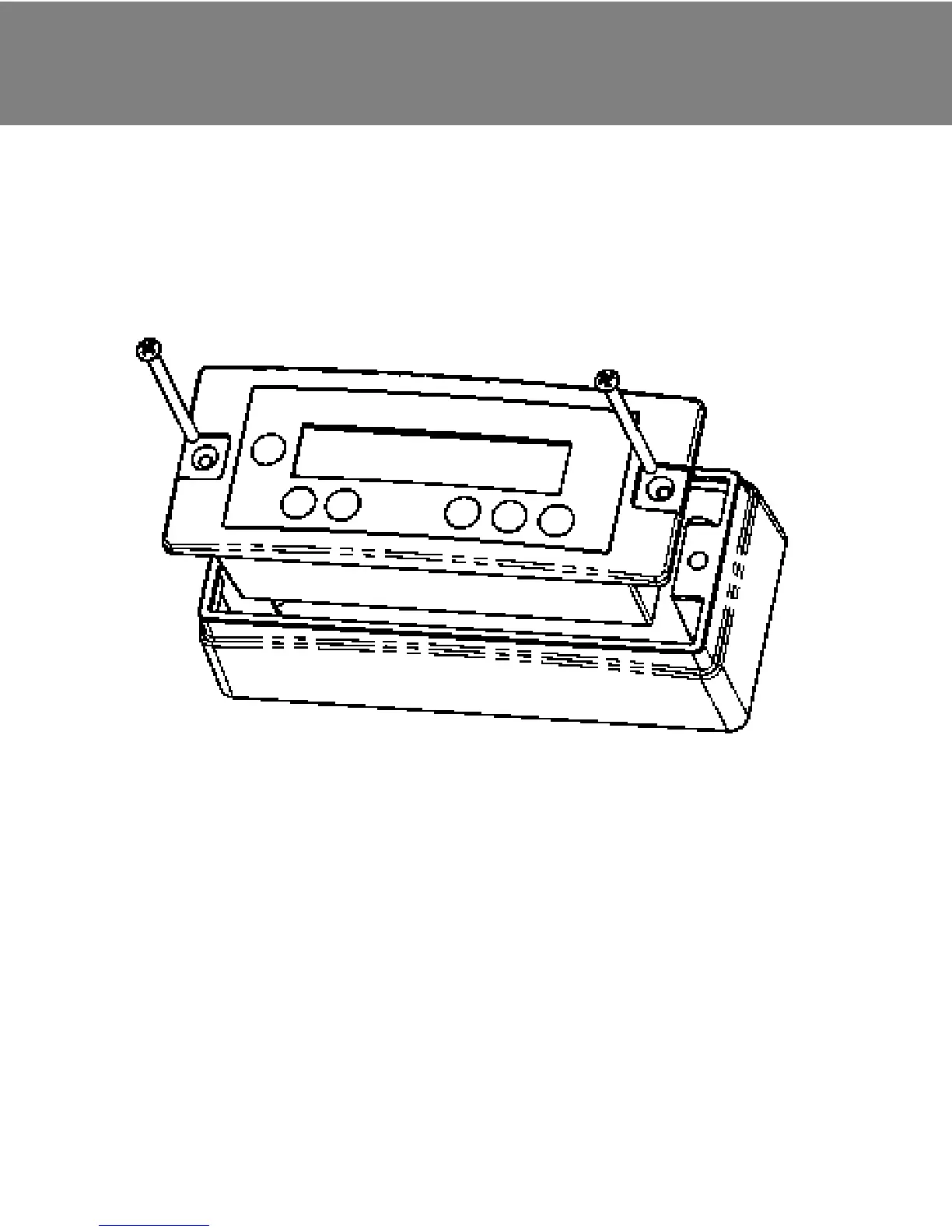

Nedanstående explosionsritning visar monteringssättet.
Användning som inbyggd apparat:
Vid inbyggnad måste en utskärning på 125,5 x 53,5 mm göras.
Min inbyggnadsdjup uppgår till 40 mm.
Monteringsförlopp:
1. Anslut anslutningskabeln till FOX-MD1.
2. Ställ in apparaten i utskärningen eller i kåpan och fixera
den med 2 skruvar.
3. Avlägsna uttagssockelns skydd på FOX-apparaten
försiktigt. OBS! Skada ej det bakomliggande uttaget!
4. Anslut anslutningskabeln till FOX-apparaten.
52
