Montage en inbedrijfname
3 |
Gebruik als opbouwapparaat
Bij iedere FOX-MD1 is naast de inbouwbehuizing ook een frame voor

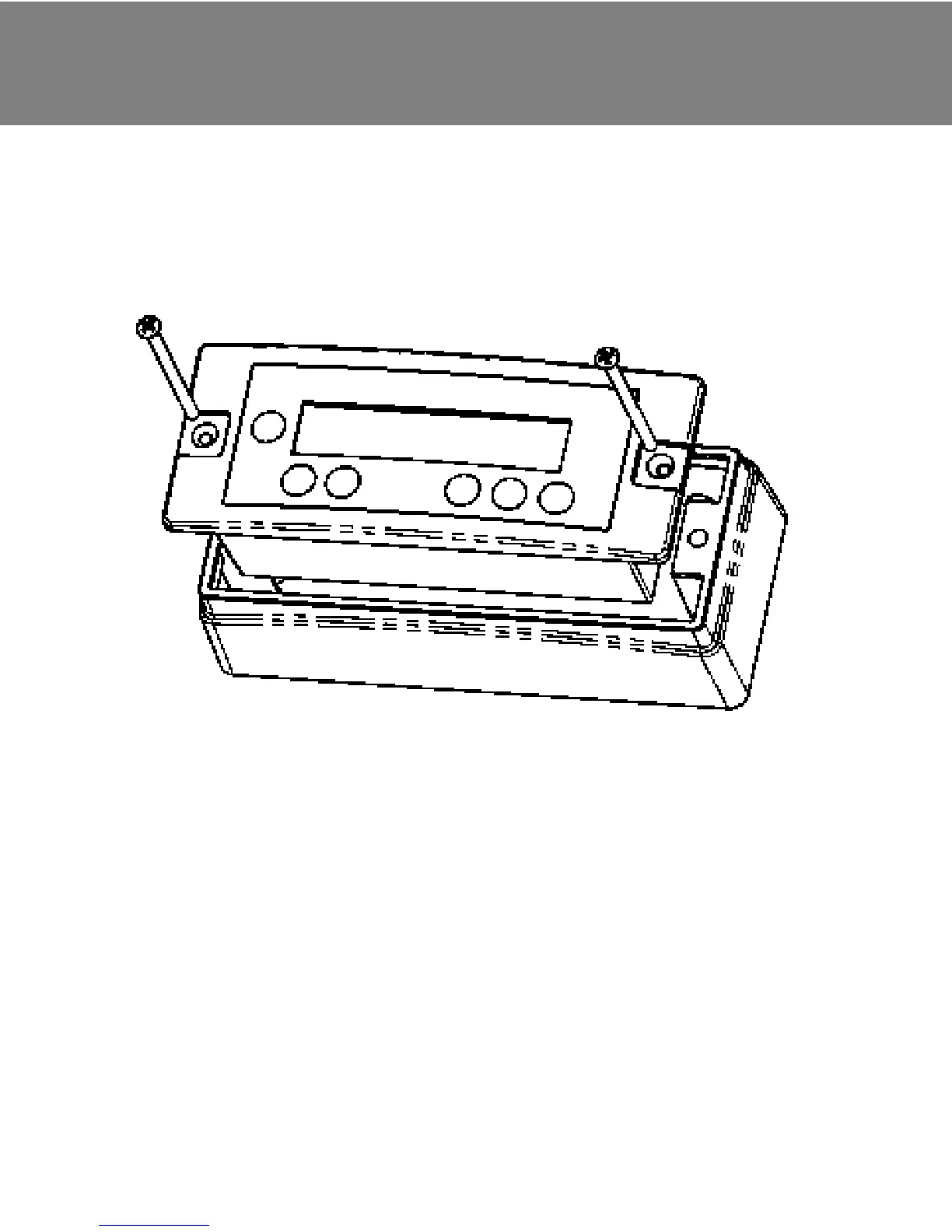

opbouwmontage inbegrepen. De volgende explosietekening toont de
montagewijze.
Gebruik als inbouwapparaat
Bij gebruik als inbouwapparaat moet een uitsparing met de afmetingen
125,5 x 53,5 mm worden aangebracht. De minimaal vereiste
inbouwdiepte bedraagt dan 40 mm.
Verloop van de montage
1. Steek de aansluitkabel in de FOX-MD1.
2. Plaats het apparaat in de uitsparing of in de
opbouwbehuizing en fixeer het met de 2 schroeven.
3. Verwijder voorzichtig de afdekking van het insteekvoetje
aan het FOX-apparaat.
OPGELET: Beschadig hierbij niet de daarachter liggende
bus!
4. Steek de aansluitkabel in het FOX-apparaat.
