SuperLead X25 - NPN Output Connection; Bracket Assembly; Bracket Assembly Instructions; PC Configuration Tool

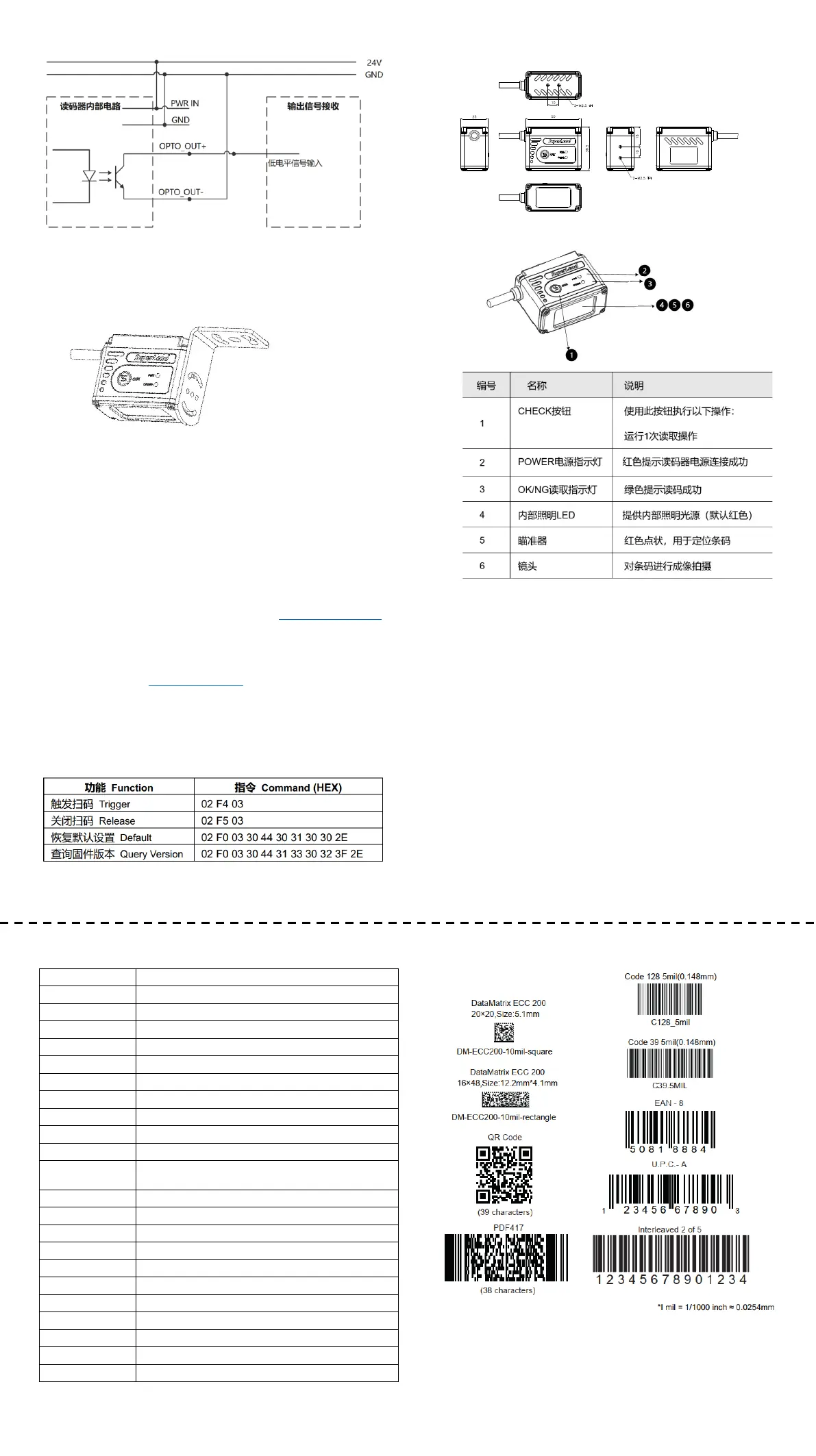

⑦ NPN 信号输出接法 NPN Output Connection
○
11 三视图及尺寸 Three-view Drawing & Size
⑧ 安装支架示意图 Bracket Assemble Chart
Superconfig
：读码器配置和调试工具，请从官网
www.super lead.com
下
载，或联系厂家销售及经销商获得。
Superconfig:
Please download the scanner configuration and tuning software
from the official website
www.super lead
.com
, or get it from the sales or
distributor.
⑩ 常用指令 Commands
○
13 参数表 Parameter List
○
14 测试码 Test Code
型号
X25
尺寸（mm）
50.0
(width)×
40.0
(height)×
25.0
(depth）
重量
100
g
电压
5-30VDC（支持 USB 供电）
帧率
Global Shutter CMOS 100fps
像素
1280 pixels(H) × 800 pixels(V)
读取距离
70mm, 100mm, 150mm
功耗
Peak <2.5W，Average 2W
接口支持
RS232, USB-keyboard，Ethernet
外部输入
一路光电隔离输入，可接 NPN、PNP、继电器
外部输出
一路光电隔离输出
支持一维条码 1-D
Code128, Code 93, Code 39, Interleaved 2 of 5 , Industrial 2 of
5 , EAN/UPC，etc
支持二维条码 2-D
QR , DataMatrix , PDF417, Vericode, etc
温度范围
工作温度：0°C to 50°C；储存温度：-20°C to 70°C
湿度
0% to 90%相对湿度 （无冷凝）
识别精度
Min. 2mil
安全等级
光照安全： EN62471:2008
EMC 电磁兼容
EMC 电磁兼容性： EN55032
防护等级
IP65
ESD 静电防护等级
EN55024， 接触放电：8kV， 耦合放电：20kV+
射频抗扰度
IEC61000-4-3， 10V/m
人工光抗扰度
100,000LUX
抗震性
可承受多次 1.5 米高度跌落到水泥地面的冲击（允许偏转 5°）
○
12 产品部件名称及功能 Components name and function
使用 2 个 M2.5 螺丝将 X25 读码器固定在 L 型支架上。建议以较小的角
度（15°）安装读码器以减少反射，提高读码率。
Use two M2.5 screws to fix the X25 code reader on the L-shaped bracket. It is
Suggested to install the code reader at a small angle (15°) to reduce the reflection and
improve the code reading rate.
⑨ PC 端配置工具 PC Tool
