Português

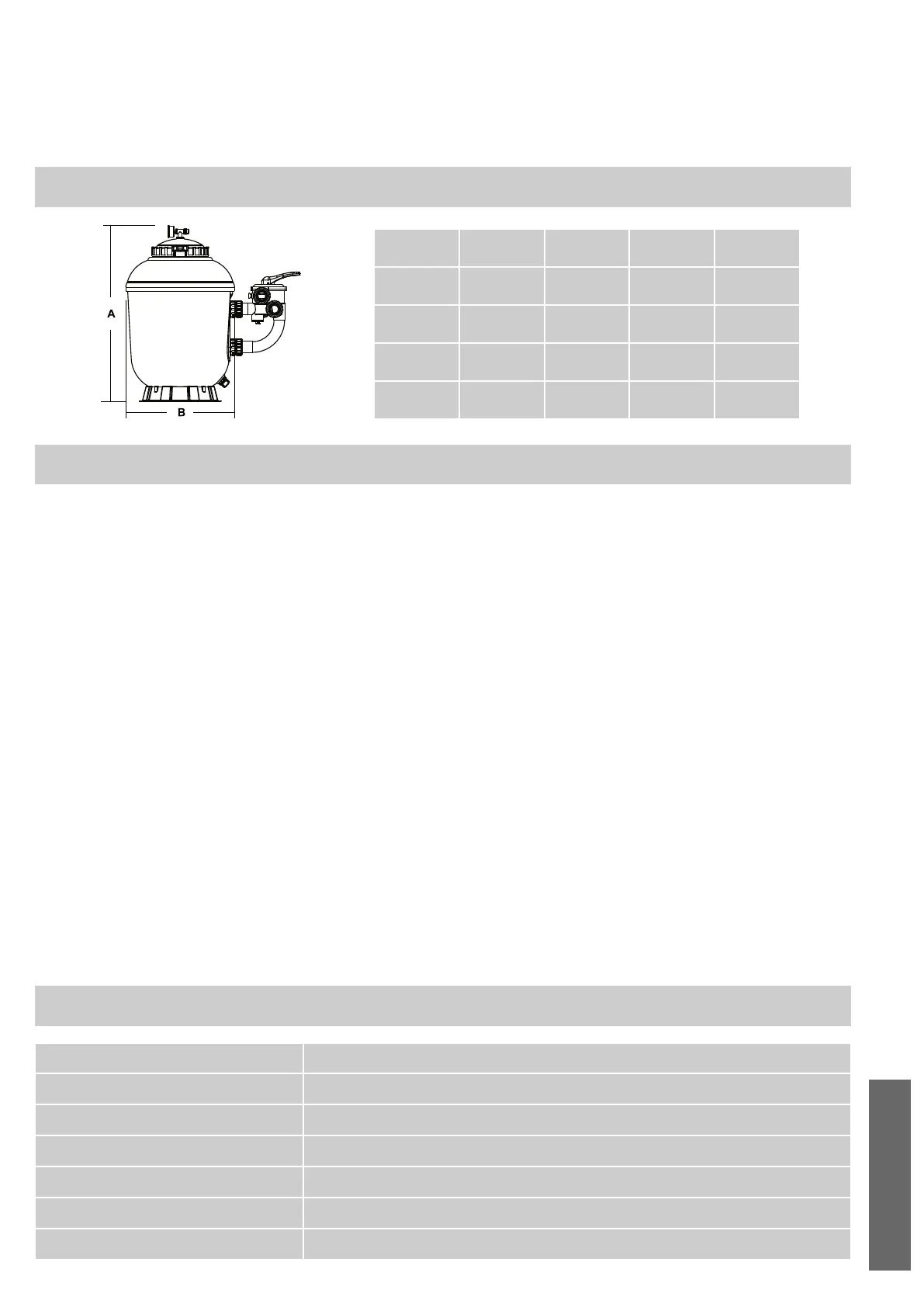

PRINCIPAIS DIMENSÕES
1. Assegurar que a quantidade correta de areia do suporte do filtro se encontra no depósito e que
todas as ligações foram devidamente realizadas.
2. Pressionar o manípulo da válvula de controlo e rodar para a posição CONTRALAVAGEM
(BACKWASH). (Para evitar danos no selo da válvula de controlo, pressionar sempre o manípulo antes de
o rodar.)
3. Preparar e iniciar bomba de acordo com as instruções da mesma (certifique-se de que todas as linhas
de sucção e retorno estão abertas), permitindo que o depósito do filtro se encha de água. Quando a
água estiver a fluir pelo esgoto, coloque a bomba em funcionamento durante, pelo menos, 1 minuto.
A contralavagem inicial do filtro é recomendada para remover eventuais impurezas ou partículas de
areia fina do suporte de areia.
4. Desligar a bomba e colocar a válvula na posição ENXAGUAMENTO (RINSE). Colocar a bomba em
funcionamento e operar até que a água no visor esteja límpida, entre 1/2 minuto a 1 minuto. Desligar a
bomba, colocar a válvula na posição FILTRAÇAO (FILTER) e reiniciar a bomba. O filtro opera então no
modo de filtro normal, filtrando as partículas de sujidade da água da piscina.
5. Ajustar as válvulas de aspiração e retorno para obter o fluxo pretendido. Verificar se existem fugas de
água no sistema e filtro, e apertar ligações, parafusos e porcas, consoante necessário.
6. Anotar a leitura inicial do manómetro quando o filtro estiver limpo. (Varia de piscina para piscina,
consoante a bomba e o sistema geral de tubagens.) À medida que o filtro remove a sujidade e
impurezas da água da piscina, a acumulação no filtro fará com que a pressão aumente e o fluxo
diminua. Quando a leitura do manómetro for de 1,5 bares, superior à pressão inicial "limpa" anotada, é
altura de proceder à contralavagem do filtro (consultar CONTRALAVAGEM nas funções de filtro e
válvula de controlo).
Modelo
SMG900
SMG500
SMG650
SMG750
Altura
A (mm)
Diâmetro
B (mm)
Válvula
(pol.)
Areia
(kg)
850 516 1.5’’ 100
943 666
1020 770
1130 920
1.5’’
2.0’’
2.0’’
150
250
375
INSTALAÇÃO/ARRANQUE DO FILTRO
FUNÇÕES DAS POSIÇÕES DA VÁLVULA
FILTER (FILTRAÇÃO)
BACKWASH (CONTRALAVAGEM)
RINSE (ENXAGUAMENTO)
WASTE (ESGOTO)
RECIRCULATE (RECIRCULAÇÃO)
CLOSED (FECHADO)
POSIÇÃO FUNÇÃO
Filtração Normal e Aspiração
Limpeza do filtro através da inversão do fluxo
Utilizado após a contralavagem para eliminar a sujidade da válvula
Utilizado para aspirar para o esgoto ou para baixar o nível da água
Não passa pelo filtro; faz circular a água para a piscina
Interrompe todos os fluxos para o filtro ou piscina
d. Ligar a bomba à abertura da válvula de controlo assinalada como PUMP (Bomba).
4. Regressar a ligação da tubagem da piscina à abertura da válvula de controlo assinalada como RETURN
(Retorno) e completar outras ligações de tubagens necessárias, linhas de aspiração para bomba, esgoto,
etc.
5. Estabelecer ligações elétricas à bomba segundo as instruções da bomba.
6. Para evitar fugas de água, assegurar que todas as ligações de tubagens estão bem apertadas.
NOTA: DURANTE A LIMPEZA INICIAL DA PISCINA, PODERÁ SER NECESSÁRIO FAZER FREQUENTEMENTE A
CONTRALAVAGEM DEVIDO À CARGA INVULGARMENTE PESADA DE SUJIDADE INICIAL NA ÁGUA.
