Português

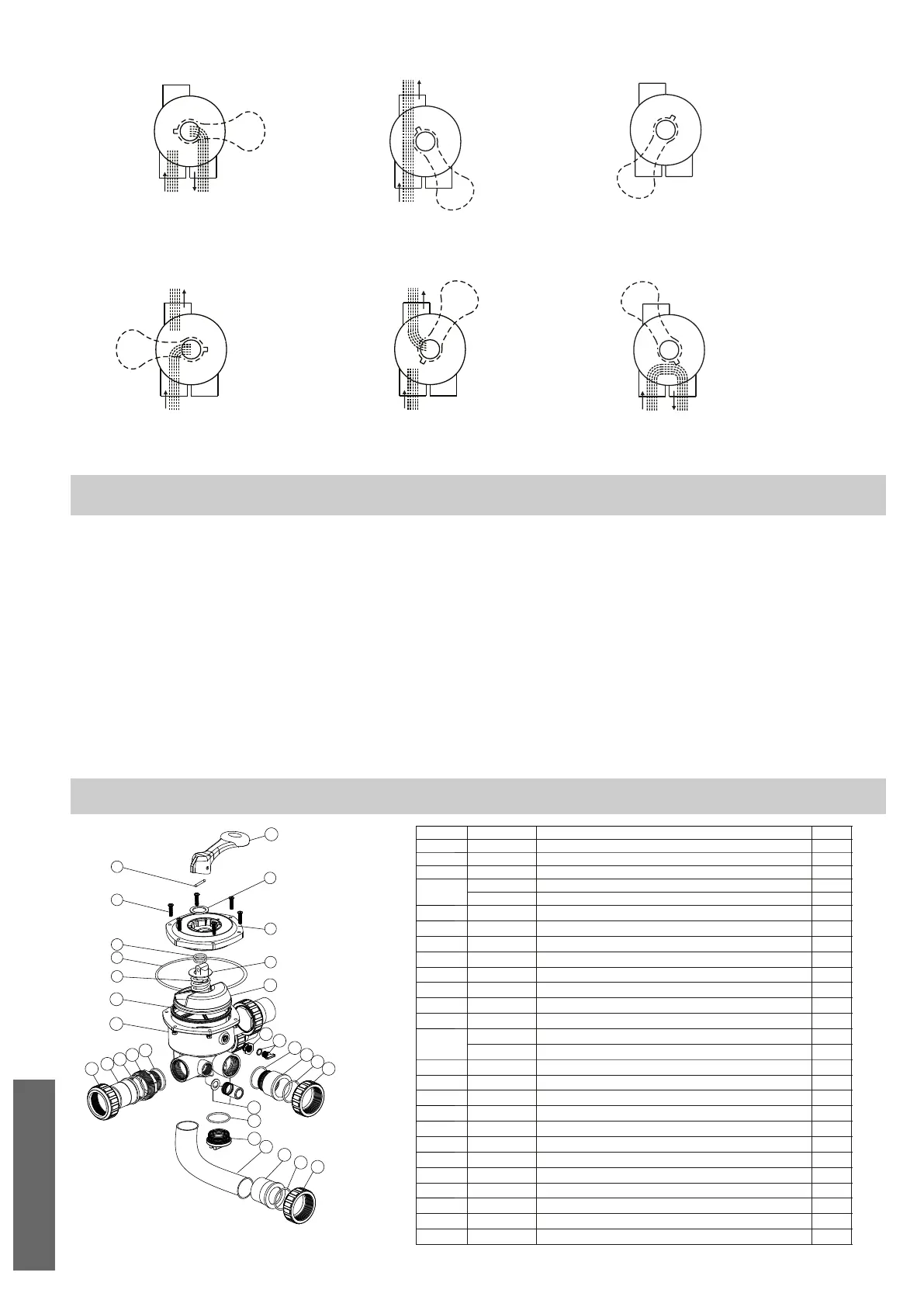

MANUTENÇÃO DA VÁLVULA
Parar bomba, fechar válvula corrediça em sucção e descarga antes de avançar.
a) Colocar manípulo na posição de FILTRATION (FILTRAÇÃO).
b) Remover parafusos da tampa.
c) Remover tampa e estrutura de chave.
MONTAGEM:
1) Colocar chave da válvula de forma a que a abertura de chaveta esteja na porta superior (manípu-
lo na pos. Filtro). A extremidade plana do pino do parafuso da tampa deve alinhar com a extremidade
plana do pino do parafuso do corpo.
2) Posicionar junta circular da tampa.
3) Fixar estrutura ao corpo com os parafusos da tampa. Apertar parafusos da tampa de forma unifor-
me e alternadamente. Não apertar em excesso.
* Suporte de torneira disponibilizado para manuseamento do manómetro.
FILTRO ESGOTO FECHADO
CONTRALAVAGEM ENXAGUAMENTO RECIRCULAÇÃO
ESGOTO ESGOTO ESGOTO
FLUXO DE
ENTRADA
FLUXO DE
SAÍDA
FLUXO DE
ENTRADA
FLUXO DE
SAÍDA
FLUXO DE
ENTRADA
FLUXO DE
SAÍDA
FLUXO DE
ENTRADA
FLUXO DE
SAÍDA
FLUXO DE
ENTRADA
FLUXO DE
SAÍDA
FLUXO DE
ENTRADA
FLUXO DE
SAÍDA
PEÇAS DA VÁLVULA DE 1.5"
2
4
6
8
9
11
12
17
15
24
23
22
3
5
7
10
13
14
15
16
25
17
18
15
19
20
21
25
17
1
N.º
N.º peça
Descrição do Produto
1
01013003
Manípulo (Grande)
2
03018008
Cavilha do Manípulo
3
01181001
Anilha do Manípulo
4
89281203
Parafuso M6x25 com Porca para Tampa curva
89280107
Parafuso M6x30 com Porca para Tampa Standard
5
01013004
Tampa Standard da Válvula 1.5" (Negra)
6 02011022
Junta Circular para Rotor da Válvula 1.5"
7
01181002
Anilha para Mola
8
02011002
Junta Circular para Tampa da Válvula 1.5"
9
03014001
Mola para Válvula 1.5"
10
01021001
Rotor da Válvula 1.5"
11
02311002
Junta de Cunha
12
01013009
Corpo Inferior da Válvula 1.5" (Negra)
13
01111048
Conector para Manómetro/Travão
14
89021303
Bujão de Drenagem com Junta Circular
15
02020013
Junta Circular
16
01013018
Avisador de União 1.5" (Negro)
17
01013017
Porca de União 1.5" (Negra)
18
89280104
Visor com Junta Circular
19
01013100
Tampão da Válvula 1.5" (Negro)
20
01013149
Tubo de Cotovelo 1.5" (Negro) 120 mm
21
01171002
União 1.5" (Métrico)
22
01013015
Conector com Rosca Externa 1.5" (Negro)
23
02011003
Junta Circular para Adaptador de União
24
01171153
União 1.5"
25 02011003
Junta Circular
Quant.
1
1
1
6
6
1
2
1
1
1
1
1
1
1
1
5
1
5
1
1
1
1
3
3
3
2
02011139
Junta Circular
1
ESGOTO ESGOTO ESGOTO
