MONTAJE CONT.
de una camioneta o camión
pequeño o la base de cabrestante
de un remolque.
El cabrestante puede montarse en
posición horizontal o vertical
(Figura 6.) No monte el
cabrestante donde haya la posibili-
dad de que se sumerja en agua. El
cabrestante resiste la lluvia, pero
no es a prueba de agua.
Hay juegos de montaje
(adaptación) Superwinch para la
mayoría de los vehículos más pop-
ulares. Si no puede conseguir un
juego en su localidad,
comuníquese con Superwinch a la
dirección anotada en este manual
para conseguir el nombre de un
distribuidor Superwinch cercano a
usted.
Perfore dos orificios de 7/16" (12
mm) de diámetro con las líneas
centrales a exactamente 93.66 mm
(3-11/16") de distancia (Figura 7)
en el soporte elegido para el
cabrestante. Sujete el cabrestante
con los dos (2) tornillos de cabeza
hexagonal de 3/8"-16. Asegúrese
que los herrajes sean ensamblados
como se muestra. Apriete los her-
rajes con 35 lb. ft. de torsión.
INSTALACIÓN ELÉCTRICA
Este cabrestante funciona con una
batería automotriz estándar de 12
volts de corriente directa.
No conecte el
cabrestante a
la corriente residencial de 110
volts. Puede dañar el motor o
causarle un choque eléctrico fatal.
Las baterías
de los auto-
móviles contienen gases inflam-
ables y explosivos. Use protección
para los ojos durante la instalación
y quítese toda la joyería de metal.
No se incline sobre la batería al
hacer las conexiones.
El cable rojo del interruptor se
conecta a la terminal del protector
de circuito usando los herrajes
incluidos. El otro extremo del pro-
tector de circuito se conecta a la
terminal positiva de la batería. El
cable negro del interruptor se
conecta la terminal negativa
(Figura 8). Asegúrese que las
conexiones estén limpias y firmes.
No conecte el interruptor o el
cableado a ninguna otra fuente de
corriente del vehículo.
22

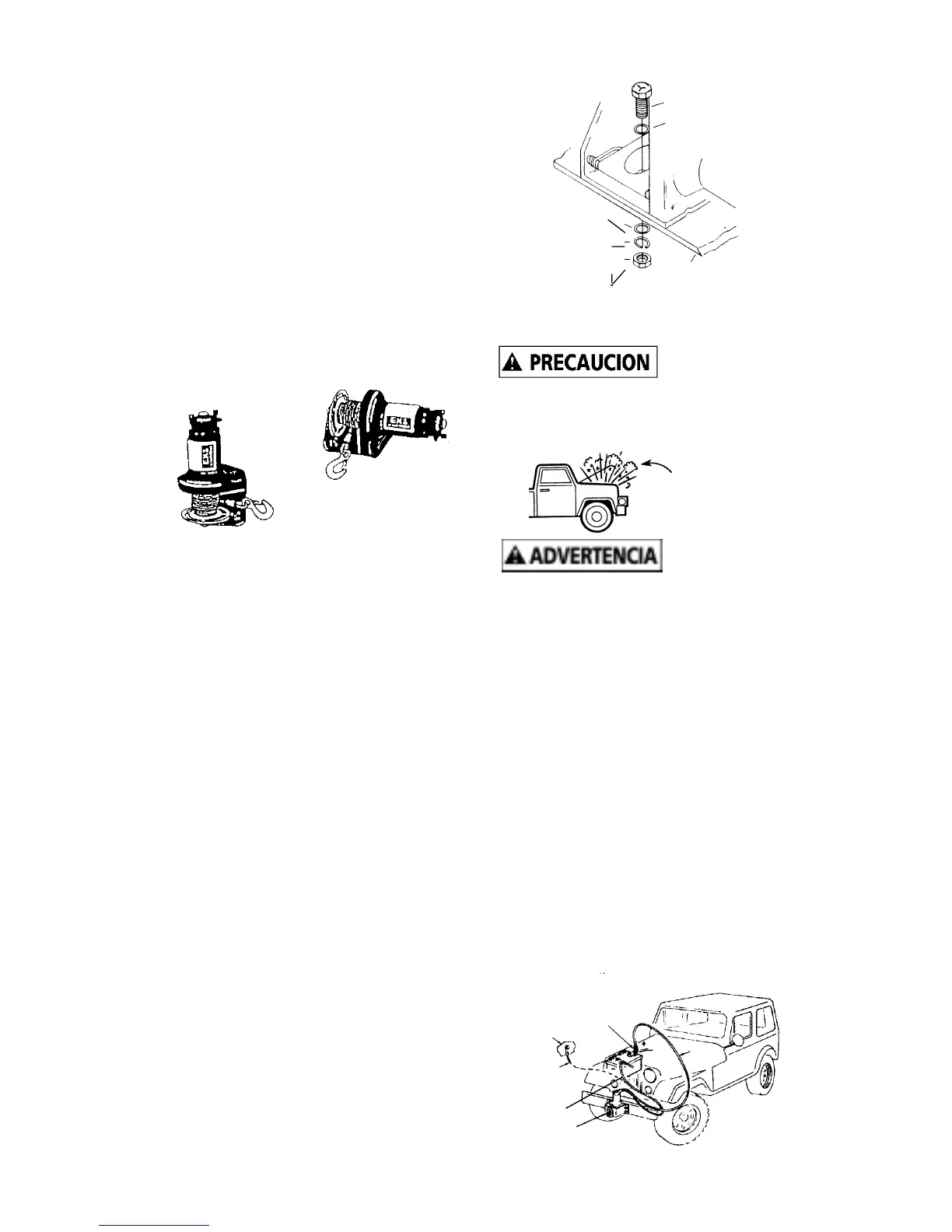

Figura 7
Tornillo
Rondana plana
Soporte
Rondana plana
Rondana
de presión
Figura 8
Protector
de
circuito
Tierra del
bastidor
Rojo
Negro
Esté preparado
Tuerca
Horizontal
Vertical
Figura 6
