43

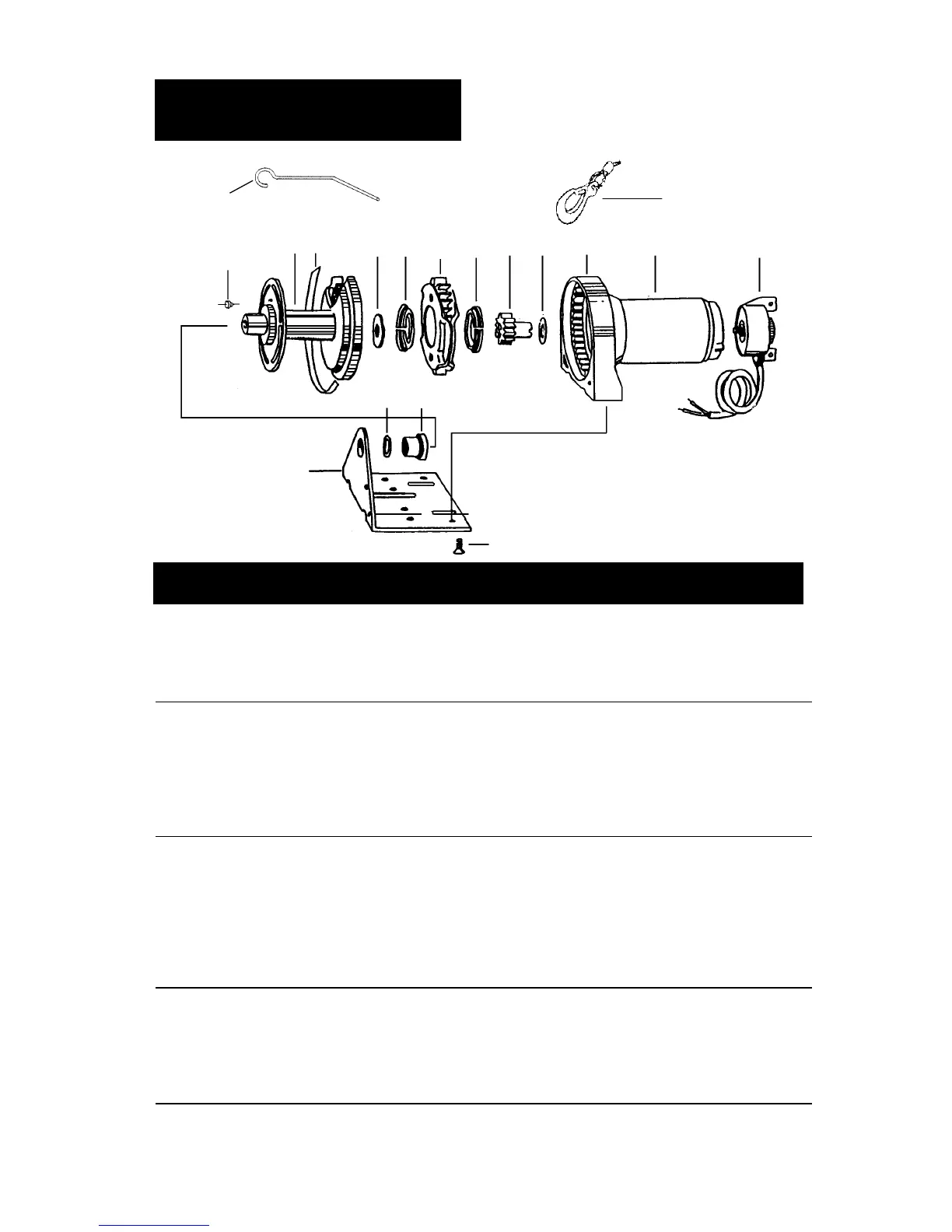

LISTE DE PIÈCES DE
RECHANGE
Numéro de
référence Description Numéro de piéce Qté
1 Barre protège-mains 89-32300 1
2 Tambour d’entraînement rotatif 90-32038 1
3 Palier de contour 90-23137 1
4 Rondelle étagée en Nylon 90-12418 1
5 Roulement porteur 90-23140 2
6 Assemblage d’entraînement planétaire 90-23138 1
7 Roue solaire à 10 dents 90-22865 1
8 Rondelle d’appui plate 90-23120-08 1
9 Couronne d’entraînement fixe avec
roulement à aiguille 90-12454 1
10 Moteur 12 volts avec couronne d’entraînement
et roulement à aiguille amorcé 90-32084 1
11 Rondelle de calage 90-23120-05 SB
12 Bague de réduction 90-12174 1
13 Boulon à tête de vis à six pans de 5/16 po. 90-23056-02 2
14 Plaque de base du cadre principal 90-41019 1
15 Assemblage de commutateur de réparation avec
2 fils conducteurs de 3 pieds (91 cm) (y compris
deux jonctions d’arrêt pour branchement
sur l’ancien harnais) 1519 1
16 Assemblage crochet et câble métallique de
5/32 po. x 25 pieds (4mm x 7,62 m) 1535 1
17 Assemblage du disjoncteur 12 volts (pas illustré) 90-22873-03 1
18 Dispositif de retenue du câble métallique 90-12419 1
19 Palan de 7 000 livres (3 178 kg) (Figure 15) 2227 —
20 Guide-câble à écubier (pas illustré) 1507 —
21 Guide-câble à rouleau (Figure 17) 1560 —
22 Quickconnect (connexion rapide) (pas illustré) 1551 —
SB - selon besoins
1
18
16
2
3
6
545
7
8
9
11
12
13
14
15
10
