39
LISTA DE PIEZAS
DE REFACCIÓ N
Número de Número
Referencia Descripción de Pieza Cant.
1 Base 89-52021 1
2 Clavija de ranura 89-23303-01 2
3 Protector del Cable 89-32268 1
4 Cojinete Principal 89-22268 1
5 Tornillo prisionero de punta redonda M6 x 1 x 8 mm 90-23164-12 1
7 Cojinete del tambor 89-22269 1
8 Soporte del tambor 89-40092 1
9 Arandela de empuje 90-12574 2
10 Placa motriz 89-32263 1
11 Engranaje anular giratorio 89-32265 1
12 Conjunto de cargador planetario 89-22141 1
14 Engranaje central 89-33303 1
15 Engranaje anular estacionario 89-32266 1
16 Juego de reparación de rueda libre 89-10580 1
(Incluye flecha, palanca, asa y remache)
17 Resorte de rueda libre 90-23152-08 1
18 Tornillo de cabeza plana M6 x 1 x 16 mm 89-22291-01 4
20 Conjunto de carcasa (incluye 21 y 22) 89-40104 1
21 Cojinete de aguja (.8125 X 1.125 X .750) 89-23263-03 1
22 Cojinete de la flecha del motor 89-12002 1
23 Logotipo S5000 89-17332 1
Logotipo S4000 89-17331 1
Logotipo S3000 89-17330 1
27 Tornillo de cabeza redonda M6 x 1 x 13 mm 89-22290-01 2
29 Resorte de tensión de cable 89-32295 1
30 Barra protectora para manos 87-31120 1
31 Conjunto de cable de alambre con gancho
1/4 x 50 (S5000) 1577A 1
Conjunto de cable de alambre con gancho
7/32 x 60 (S4000) 1514A 1
Conjunto de cable de alambre con gancho
3/16 x 60 (S3000) 1511C 1
32 Tornillo de cabeza redonda M6 x 1 x 16 mm 89-22290-02 5
33 Motor 12 Voltios Completo (S5000) 90-33294 1
Motor 24 Voltios Completo 89-33298 1
Motor 12 Voltios Completo (S4000) 90-32295 1
Motor 24 Voltios Completo 89-33297 1
Motor 12 Voltios Completo (S3000) 90-33276 1
Motor 24 Voltios Completo 89-33296 1
37 Tapa del motor 89-52024 1
38 Placa de nombre «Superwinch» 89-22277 1
39 Tornillo con arandela de cabeza hexagonal M4 x 0,7 x 6 mm 89-22292-01 4
42 Tambor 89-40085 1
43 Resorte del freno 89-22342 1
44 Adaptador del freno 89-22287 1
45 Guía de entrada con rodillos 89-40123 1
46 Marco de la guía de rodillos 89-40113 1
47 Flecha del marco de la guía de rodillos (Largo) 89-22334-02 2
48 Anillo retenedor 90-23029-08 4
49 Rodillo de 5/8 X 2.352" 90-12568-04 2
50 Rodillo de 5/8 X 4.735" 90-12568-06 2
51 Flecha de la guía de rodillos (Corta) 89-22334-01 2
38

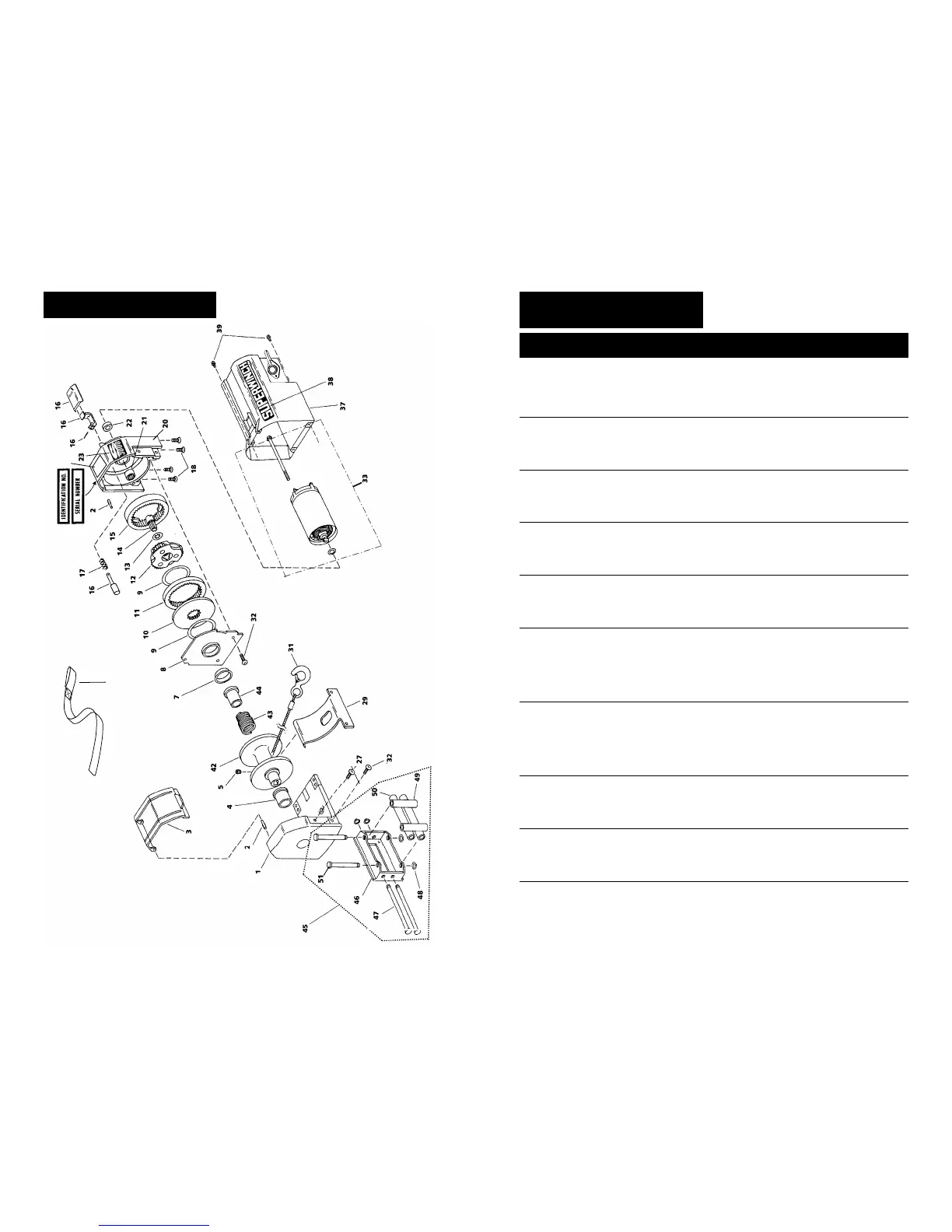

CONJUNTO DEL
CABRESTANTE
Safety
69
30
