Superwinch S3000 - Especificaciones

52 Conjunto del solenoide de 12V, cableado 89-32327 1
Conjunto del solenoide de 24V, cableado 89-32328 1
53 Conjunto de cables eléctricos 8AWG x 5' (neg.) 89-23306-01 1
para S3000 y S4000
Conjunto de cables eléctricos 2AWG x 5'(pos.) 89-22635-34 1
para S5000
54
Conjunto de cables eléctricos de 8AWG x 5' (pos.)
89-23306-04 1
para S3000 y S4000
Conjunto de cables eléctricos de 6AWG x 5' (neg.) 90-20187-06 1
para S5000
55
Correa de conexión a tierra
89-22356 1
56 Arandela elástica de seguridad helicoidal de 5/16 92-23227-08 1
57 Tuerca, hexagonal 5/16-18 92-23149-07 1
60 Conjunto de cables eléctricos de 6AWG x 3 1/2 90-23292-06 1
61 Solenoide, 12 Voltios 90-20329 2
Solenoide, 24 Voltios 90-20331 2
62 Conjunto de barra general 92-10200 1
63 Barra general 92-20126 2
64 Conjunto de cables eléctricos de 8AWG x 9 3/8" 89-23292-21 1
para S3000 y S4000
Conjunto de cables eléctricos de 6AWG x 9 3/8" 90-20187-08 1
para S5000
65 Conjunto de cables eléctricos de 8AWG x 6" 89-23306-02 1
para S3000 y S4000
Conjunto de cables eléctricos de 6AWG x 6" 89-23292-19 1
para S5000
66 Subconjunto del solenoide de 12V 90-32250 1
Subconjunto del solenoide de 24V 90-32250-01 1
67 Medio conector de enchufe hembra 90-25048 1
68 Conjunto de control remoto 90-40270-02 1
69 Etiqueta de seguridad, icono de 3/4 pul, 3 x 2 89-20330 1
41
LISTA DE PIEZAS
DE REFACCIÓ N
Número de Número
Referencia Descripción de Pieza Cant.
Tornillos de la base
Tornillos
del escobén
(Guía de rodillos)
Tornillos de la placa
base del tambor
Tornillos del motor
ESPECIFICACIONES
DE TORSIÓN
Tornillos de la placa 50-60 in-lbs.
base del tambor
Tornillos del escobén 45-55 in-lbs.
(Guía de rodillos)
Tornillos de la base 65-75 in-lbs.
Motor 35-40 in-lb
ESPECIFICACIONES DE TORSIÓN
Dar demasiada
torsión puede
dañar su cabrestante y anuylar su
garantía.

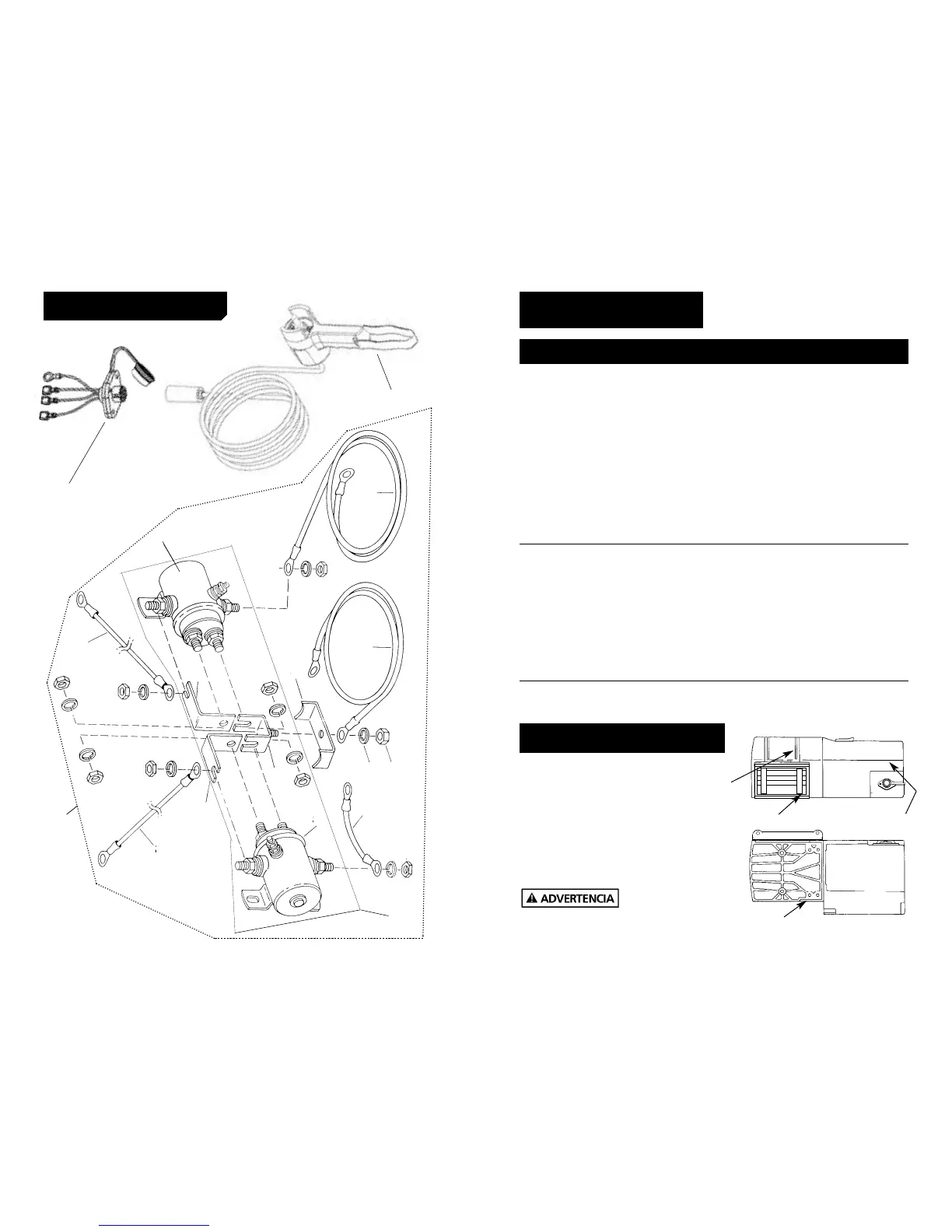

CONJUNTO DE SOLENOIDE
40
67
68
61
54
64
63
62
61
60
56
57
55
53
65
63
67
68
52
66
