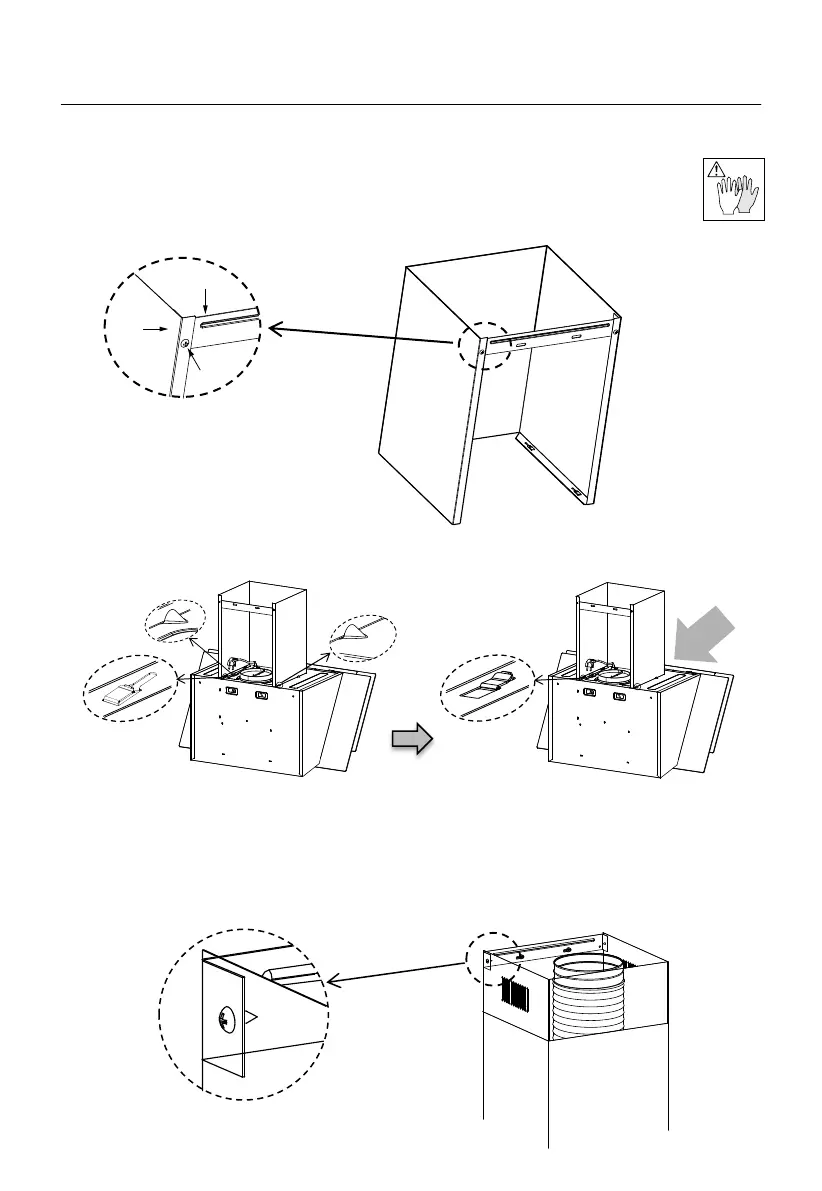

ENSAMBLE DE CHIMENEA
La chimenea solo se puede instalar con campana extractora.
Chimenea decorativa inferior
 Coloque un soporte de fijación de chimenea 21 en la chimenea decorativa inferior
con 2 tornillos 12 (4.2 x 9.5) suministrados con la campana.
Chimenea decorativa superior
 Ensanche ligeramente los dos lados de la chimenea superior y engánchelos entre la pared y
el soporte 21 que está fijado en la chimenea decorativa inferior.
 Fije la chimenea superior en el soporte 21 con 2 tornillos 12 (4.2 x 9.5) suministrados con la
campana
ES-7
21
2.1
12
 Ensanche ligeramente los dos lados de la chimenea y engánchelos al cuerpo de la
campana, comprobando que están bien asentados.
PUSH
