Svan SGW5900X - Posición

ES-15
Posición

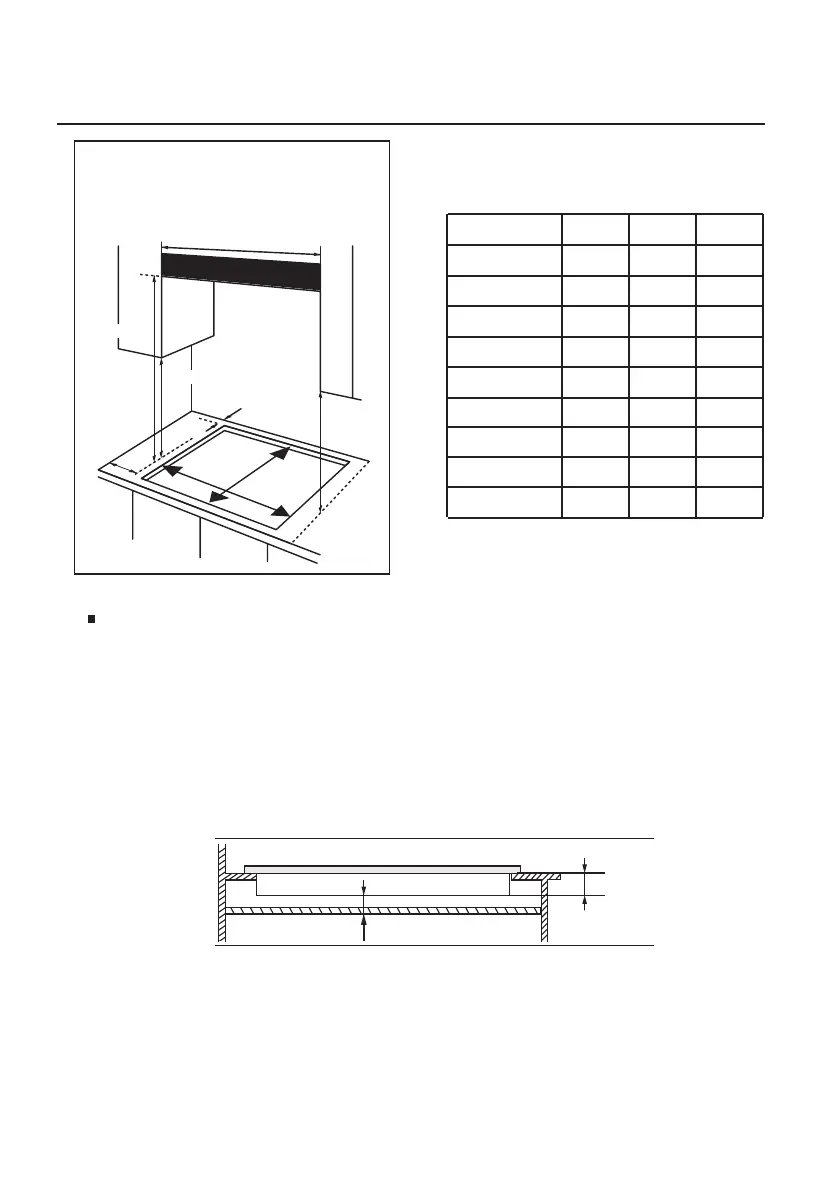

Zmm cooker hood
700mm
400mm
400mm
60mm
200mm
Min.
X
Y
CLEARANCES REQUIRED
WHEN FITTING THE HOB
WITH A COOKER HOOD ABOVE
Este aparato debe ser instalado dentro de una cocina, asegurando la mínima
distancia permitida:
•
•
•
Los bordes de la placa deberían tener un mínimo de distancia de 60mm de un lado
o la parte trasera.
700mm entre el punto alto de la superficie de la placa(incluyendo los hornillos) y la
parte inferior de cualquier superficie horizontal sobre la que se encuentra.
400mm entre la superficie de la placa, siempre y cuando que la parte inferior de la
superficie horizontal esté en linea con el otro borde de la placa. Si la parte inferior
es más baja que 400mm, entonces debería de haber al menos 50mm en horizontal
hasta el borde de la placa.
25mm(MIN)
45mm
- El horno deberá tener ventilación forzada para instalar una placa sobre el mismo.
- Compruebe las dimensiones del horno en el manual de instalación.
Modelo
X Y Z
560 480 600
560 480 600
560 490 600
560 480 600
560 490 600
560 480 600
SGW3600B
SGW3600N
SGW3600X
SGW4600N
SGW4600X
SG4600X
815 490 900
SGW5900X
560 490 750
SGW57500X
830 480 900
SGW5900N
