(32)
Электрическое подключение

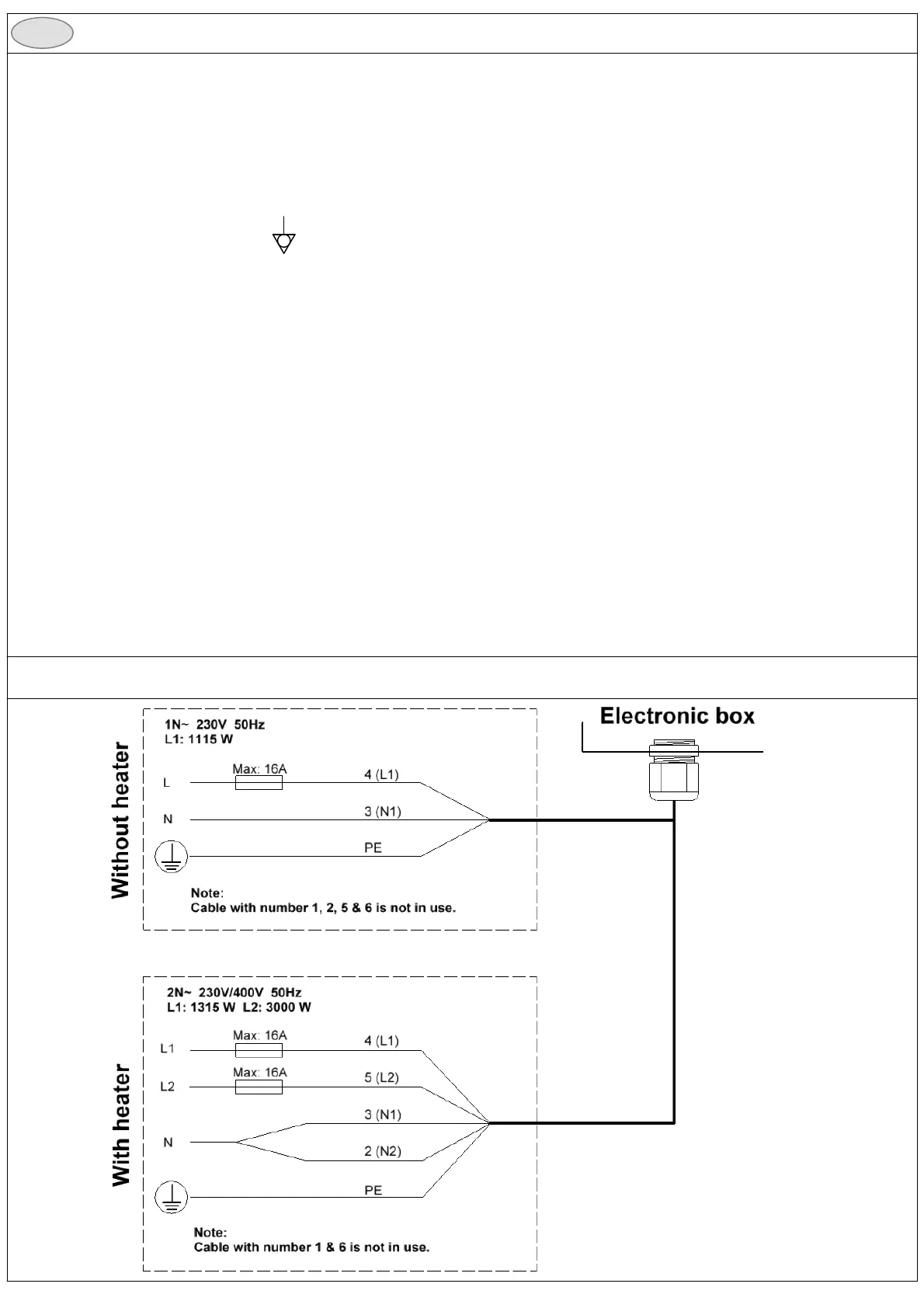

Электрическая схема
RU
- ВНИМ! Электрическое подключение к сети должно быть постоянным и должно быть произведено
квалифицированным мастером.
- Подведите электрический кабель к распределительному щиту через многопозиционный выключатель с
расстоянием между контактами не менее 3 мм.
- Установка дифференциального выключателя с порогом срабатывания по току утечки не более 30 мА
обязательна. При подключении соблюдайте полярность.
- ВНИМ! Регулярно проверяйте работу дифференциального прерывателя тока.
- В центральном блоке управления находятся таблички с данными об обозначениях массажной ванны.
- Изделие подготовлено для выравнивания потенциалов.
- Клемма обозначена символом .
- Детали, включающие электрические компоненты, должны быть размещены вне досягаемости купальщика.
(Исключение составляют детали с особо низким напряжением, не выше 12 В)
- Детали, которые содержат электрические компоненты - как исключение пуль управления- должны быть
закреплены так, чтобы не упали в воду.
В комплект к ванне входит соединительный кабель длинной 2 метра (7G1,5 mm²), который нельзя укорачивать,
поскольку должен быть обеспечен доступ для обслуживания после установки и подключения. Соединительный
кабель должен располагаться свободно, чтобы он не был
поврежден во время обслуживания, когда ванну поднимают
и отодвигают со своего места. Кабель также нельзя располагать в месте, где существует опасность касания с водой.
Соединительный кабель нельзя сворачивать, складывать или изолировать другим способом.
Цвета соединительных проводов:
- Желтый/Зеленый провод: PE (заземление)
- Черный провод, обозначен номером 1: N3 (Нулевой провод 3) (не используется)
-
Черный провод, обозначен номером 2: N2 (Нулевой провод 2) (используется только вместе с дополнительной
опцией подогревателя)
- Черный провод, обозначен номером 3: N1 (Нулевой провод 1)
- Черный провод, обозначен номером 4: L1 (Провод фаза 1)
- Черный провод, обозначен номером 5: L2 (Провод фаза 2) (используется только вместе с дополнительной
опцией подогревателя)
- Черный провод, обозначен номером 6: L3 (Провод фаза 3) (не используется)
Подключение к сети постоянного тока смотрите на электрической схеме.
